Instrukcja dotyczy montażu lampy sufitowej Golden Lighting 2073-OFM. Ze względów bezpieczeństwa, wszystkie prace instalacyjne powinny być wykonywane przez wykwalifikowanego elektryka. Przed przystąpieniem do pracy należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.

Przygotowanie do instalacji

Przed rozpoczęciem montażu należy:

  • Wyłączyć zasilanie elektryczne.
  • Usunąć starą oprawę oświetleniową wraz ze starym wspornikiem montażowym.
  • Przygotować wspornik montażowy (B) z zestawu, dopasowując go do otworów w puszce przyłączeniowej.
  • Upewnić się, że śruby montażowe (A i D) są prawidłowo osadzone we wsporniku.

Identyfikacja przewodów

Prawidłowe podłączenie przewodów jest kluczowe dla bezpieczeństwa:

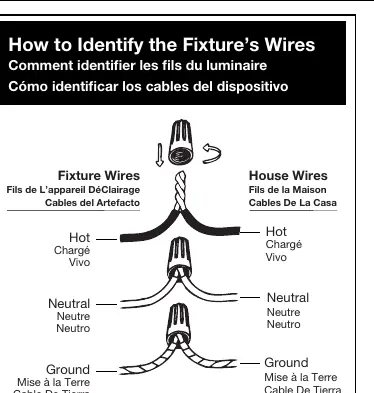

Schemat identyfikacji przewodów
Schemat identyfikacji przewodów
  • Przewód fazowy (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym gwintem.
  • Przewód neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym gwintem.
  • Przewód uziemiający (Ground): Miedziany, goły metal, zielony lub przezroczysty z wewnętrznym gwintem.

Jeśli w puszce nie ma przewodu uziemiającego, należy użyć śruby uziemiającej (E) na wsporniku montażowym i owinąć wokół niej przewód uziemiający lampy.

Montaż lampy

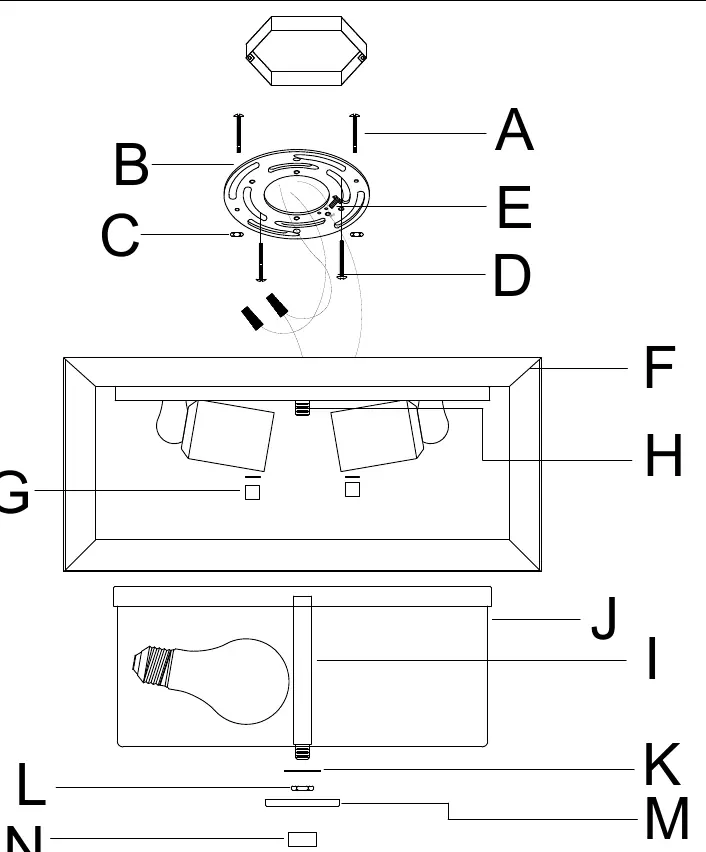

Schemat montażu części
Schemat montażu części
  1. Przymocuj wspornik montażowy (B) do puszki przyłączeniowej za pomocą śrub (D).
  2. Podłącz przewody lampy do przewodów zasilających zgodnie z powyższymi oznaczeniami, używając złączek.
  3. Podnieś czaszę (F) na wspornik (B) tak, aby śruby (A) wystawały przez otwory.
  4. Zabezpiecz czaszę nakrętkami dekoracyjnymi (G).
  5. Zainstaluj żarówki (brak w zestawie), przestrzegając maksymalnej dopuszczalnej mocy.
  6. Przykręć pręt (I) do słupka (H), a następnie zamontuj szklany klosz (J) przy użyciu podkładki (K), nakrętki (L), nasadki (M) i zwieńczenia (N).
  7. Na koniec uszczelnij przestrzeń między obudową a sufitem za pomocą przezroczystego silikonu.

Wskazówki dotyczące rozmieszczenia oświetlenia

Instrukcja zawiera również zalecenia dotyczące wysokości montażu:

  • Nad wyspą kuchenną: Lampy powinny wisieć co najmniej 30 cali (ok. 76 cm) nad blatem.
  • Nad stołem w jadalni: Lampy powinny wisieć co najmniej 30 cali (ok. 76 cm) nad stołem.
  • W otwartych przestrzeniach: Dolna część lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi.

Informacje o producencie

Golden Lighting

Profil marki

Praktyczna pomoc

Typowe problemy

Brak uziemienia w puszce przyłączeniowej

Zlokalizuj śrubę uziemiającą (E) na wsporniku montażowym i owiń wokół niej przewód uziemiający lampy, a następnie dokręć śrubę.

Wspornik montażowy nie pasuje do puszki

Wspornik (B) posiada wiele par otworów. Znajdź parę, która odpowiada rozstawowi otworów w Twojej puszce przyłączeniowej.

Przed użyciem

  • Wyłącz zasilanie w bezpiecznikach
  • Upewnij się, że instalację wykonuje wykwalifikowany elektryk
  • Sprawdź, czy posiadasz wszystkie części (A-N)
  • Przygotuj żarówki o odpowiedniej mocy (nie przekraczaj limitu)
