Instrukcja montażu lampy sufitowej Golden Lighting 2072-FM41
Dowiedz się, jak bezpiecznie zamontować lampę sufitową Golden Lighting 2072-FM41. Instrukcja zawiera schematy podłączenia przewodów, wskazówki dotyczące wysokości montażu oraz kroki instalacji.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu lampy sufitowej 2072-FM41, w tym identyfikację przewodów oraz kroki instalacji wspornika i czaszy. str. 3, 4
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem prac str. 3
- Podłącz przewody: fazowy do fazowego, neutralny do neutralnego, uziemienie do uziemienia str. 2, 3
Pierwsze uruchomienie
- Po zakończeniu montażu włącz zasilanie i przetestuj lampę str. 3, 4
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Wskazówki dotyczące oświetlenia str. 1
- Schemat podłączenia przewodów str. 2
- Instrukcja montażu str. 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu lampy sufitowej Golden Lighting 2072-FM41. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Należy używać wyłącznie żarówek o mocy zgodnej ze specyfikacją produktu.
Przygotowanie do instalacji
Przed montażem należy ostrożnie wyjąć lampę z opakowania. Upewnij się, że posiadasz wszystkie elementy zestawu. Usuń starą oprawę oświetleniową wraz ze starym wspornikiem montażowym.
- Przygotuj wspornik montażowy (B) z zestawu.
- Zamontuj wspornik (B) do puszki przyłączeniowej za pomocą śrub montażowych (D).
- Przeciągnij przewody zasilające przez środek wspornika (B).
Podłączenie przewodów
Podczas podłączania przewodów zaleca się pomoc drugiej osoby, która podtrzyma ciężar lampy. Należy połączyć przewody lampy z przewodami zasilającymi z puszki przyłączeniowej:
- Przewód fazowy (Hot): Czarny, gładki lub przezroczysty z czarnym wątkiem.
- Przewód neutralny (Neutral): Biały, żebrowany lub przezroczysty z białym wątkiem.
- Przewód uziemiający (Ground): Zielony, miedziany lub przezroczysty z zielonym wątkiem.
Skręć końcówki przewodów razem i zabezpiecz je złączką. Upewnij się, że wszystkie połączenia są wykonane w tym samym kierunku. Jeśli w puszce nie ma przewodu uziemiającego, należy wykorzystać śrubę uziemiającą (E) na wsporniku montażowym.
Montaż lampy
- Umieść czaszę (F) nad wspornikiem montażowym (B), tak aby otwory w obu elementach się pokrywały.
- Przykręć nakrętki dekoracyjne (G) na wystające gwinty śrub montażowych (A), aż czasza będzie ściśle przylegać do sufitu.
- Zainstaluj żarówki (brak w zestawie) w oprawkach (I).
- Włącz zasilanie i przetestuj działanie lampy.
Wskazówki dotyczące oświetlenia
Instrukcja zawiera również zalecenia dotyczące wysokości montażu lamp wiszących i żyrandoli:
- Nad wyspą kuchenną: lampy powinny wisieć co najmniej 30 cali (ok. 76 cm) nad blatem.
- Nad stołem w jadalni: lampy powinny znajdować się co najmniej 30 cali (ok. 76 cm) nad blatem stołu.
- W otwartych przestrzeniach: dolna krawędź lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce przyłączeniowej
Zlokalizuj śrubę uziemiającą (E) na wsporniku montażowym i owiń wokół niej przewód uziemiający lampy, a następnie dokręć śrubę.
Trudności z dopasowaniem czaszy do sufitu
Upewnij się, że śruby montażowe (A) są odpowiednio wkręcone we wspornik (B) i mają właściwą długość, testując dopasowanie przed ostatecznym dokręceniem nakrętek (G).
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Usuń starą oprawę i wspornik
- Przygotuj narzędzia (śrubokręt)
- Poproś o pomoc przy podtrzymaniu lampy podczas podłączania przewodów
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Neutral Wire
- Przewód neutralny (biały, żebrowany lub przezroczysty z białym wątkiem)
Ilustracje i schematy

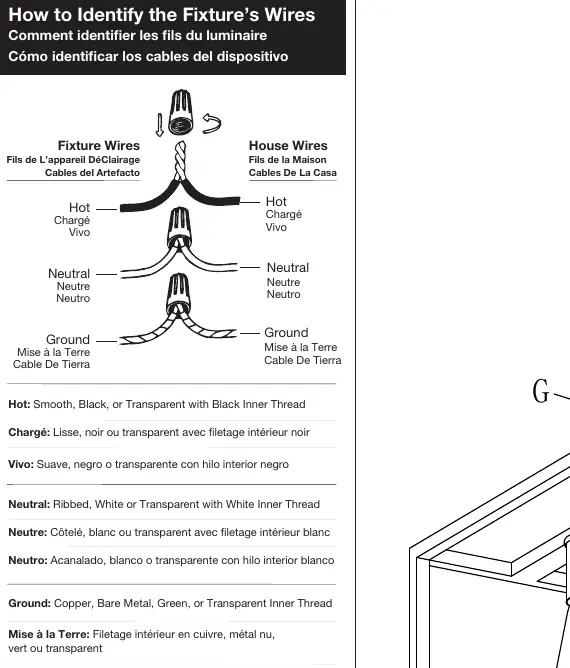

- Schemat identyfikacji przewodów (strona 2) pokazuje różnice między przewodami fazowymi, neutralnymi i uziemiającymi

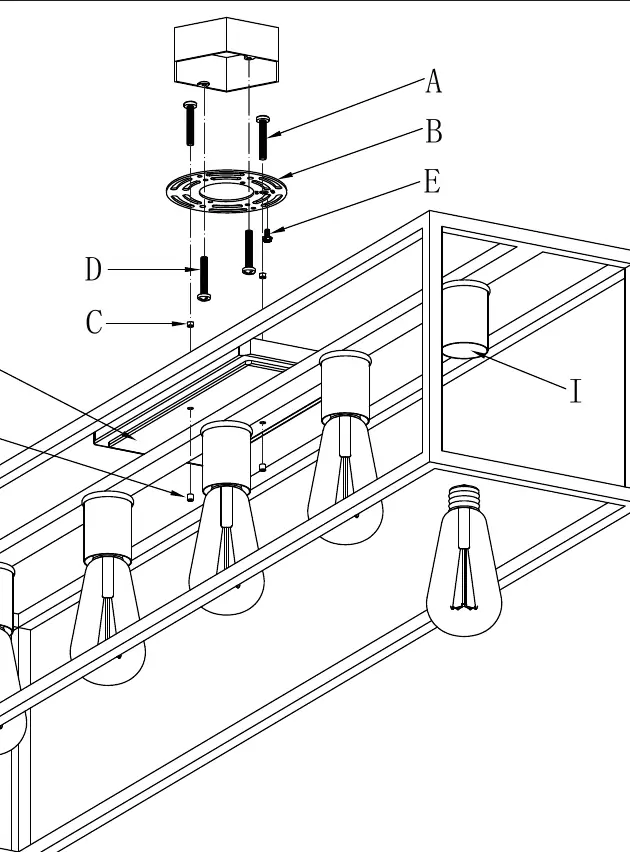

- Rysunek montażowy (strona 2) przedstawia kolejność montażu wspornika (B), śrub (A, D) i czaszy (F)
Zgodność modelu
- Lampa wymaga montażu przez wykwalifikowanego profesjonalistę
- Nie przekraczaj maksymalnej zalecanej mocy żarówek
