Instrukcja montażu lampy wiszącej Golden Lighting 2049-SF/2049-M4
Instrukcja montażu i instalacji lampy Golden Lighting 2049-SF/2049-M4. Dowiedz się, jak bezpiecznie zamontować lampę w wersji wiszącej lub półwpuszczanej, podłączyć przewody oraz dobrać wysokość zawieszenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa może być zainstalowana jako półwpuszczana (Semi-Flush) lub wisząca (Pendant). Wybór zależy od preferencji i wysokości pomieszczenia. Należy postępować zgodnie z odpowiednim diagramem (1 dla półwpuszczanej, 2 dla wiszącej). str. 3, 4
Najważniejsze czynności
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac. str. 3, 4
- Zidentyfikuj przewody (fazowy, neutralny, uziemiający) i połącz je zgodnie z instrukcją. str. 2, 3, 4
Gdzie szukać w PDF
- Wytyczne dotyczące wysokości montażu str. 1
- Schematy montażowe i identyfikacja przewodów str. 2
- Instrukcja montażu (angielski/francuski) str. 3
- Instrukcja montażu (francuski/hiszpański) str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa Golden Lighting 2049-SF/2049-M4 może być zainstalowana na dwa sposoby: jako lampa półwpuszczana (Semi-Flush) lub jako lampa wisząca (Pendant). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Instalacja powinna być wykonana przez wykwalifikowanego elektryka.
Zasady montażu i wysokość zawieszenia
Aby zapewnić optymalne oświetlenie, należy przestrzegać następujących wytycznych dotyczących wysokości:
- Nad wyspą kuchenną: Lampa powinna znajdować się co najmniej 30 cali (ok. 76 cm) nad blatem. W przypadku wielu lamp, stosuj jedną na każde 24 cale (ok. 60 cm) długości wyspy.
- Nad stołem w jadalni: Lampa powinna znajdować się co najmniej 30 cali (ok. 76 cm) nad blatem stołu. Zaleca się użycie lampy o 12 cali (ok. 30 cm) węższej niż szerokość stołu.
- W otwartych przestrzeniach: Dolna krawędź lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi, z uwzględnieniem miejsca na otwierające się drzwi.
Przygotowanie do instalacji
Po wyjęciu lampy z opakowania, należy zidentyfikować elementy montażowe. W zależności od wybranego typu instalacji (półwpuszczana lub wisząca), należy przygotować odpowiedni zestaw montażowy (pasek montażowy, śruby, pętla sufitowa).
Podłączenie przewodów

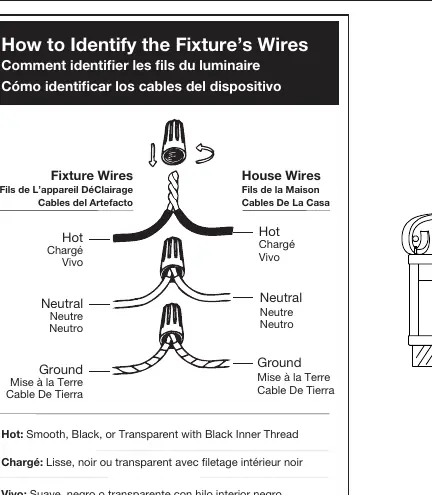

Podłączenie elektryczne wykonuje się zgodnie z poniższymi oznaczeniami przewodów:
- Przewód fazowy (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym gwintem.
- Przewód neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym gwintem.
- Przewód uziemiający (Ground): Miedziany, goły metal, zielony lub przezroczysty z zielonym wewnętrznym gwintem.
Przewody należy skręcić ze sobą i zabezpieczyć złączką elektryczną. Jeśli w puszce przyłączeniowej nie ma przewodu uziemiającego, należy użyć śruby uziemiającej (E) na wsporniku montażowym.
Montaż lampy
Instalacja półwpuszczana (Semi-Flush):
- Zamontuj pasek montażowy (B) do puszki przyłączeniowej.
- Wsuń szklany klosz (V) do ramy (R).
- Zamontuj zespół gniazd (S) na ramie (R) za pomocą nakrętek dekoracyjnych (Q).
- Zamontuj czaszę (G) do sufitu, zabezpieczając ją nakrętkami dekoracyjnymi (F).
Instalacja wisząca (Pendant):
- Zdemontuj czaszę półwpuszczaną i przygotuj zestaw do zawieszenia (łańcuch J, pętla L, pętla sufitowa H).
- Przeciągnij przewody przez łańcuch i pętle.
- Dostosuj długość łańcucha (J) do pożądanej wysokości.
- Zamontuj czaszę (G) do sufitu za pomocą kołnierza pętli (I).
Wykończenie
Po zakończeniu montażu elektrycznego i mechanicznego, zawieś kryształowe elementy (O) na haczykach (N). Włącz zasilanie i przetestuj działanie lampy.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce sufitowej
Użyj śruby uziemiającej (E) znajdującej się na wsporniku montażowym, aby podłączyć przewód uziemiający lampy.
Trudności z dopasowaniem wysokości lampy wiszącej
Użyj szczypiec, aby otworzyć i usunąć nadmiar ogniw łańcucha (J) przed ostatecznym montażem.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Upewnij się, że posiadasz odpowiednie narzędzia (śrubokręt, szczypce).
- Zidentyfikuj typ instalacji (półwpuszczana lub wisząca).
- Sprawdź, czy puszka przyłączeniowa jest odpowiednio zamocowana.
- Upewnij się, że używasz żarówek o mocy nieprzekraczającej maksymalnej dopuszczalnej wartości.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Przewód fazowy (Hot)
- Przewód pod napięciem; oznaczony jako gładki, czarny lub przezroczysty z czarnym gwintem.
- Przewód neutralny (Neutral)
- Przewód powrotny; oznaczony jako żebrowany, biały lub przezroczysty z białym gwintem.
- Przewód uziemiający (Ground)
- Przewód ochronny; miedziany, goły, zielony lub przezroczysty z zielonym gwintem.
Ilustracje i schematy
- Diagram (1) przedstawia montaż w wersji półwpuszczanej (Semi-Flush).

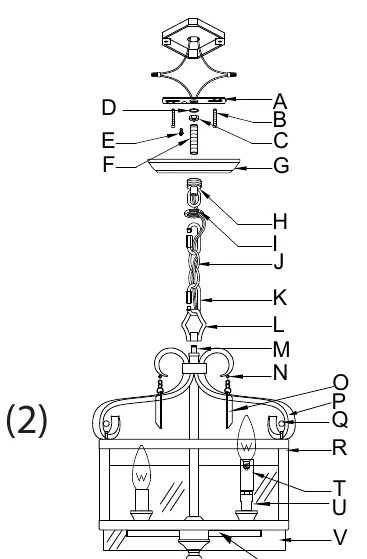

- Diagram (2) przedstawia montaż w wersji wiszącej (Pendant) z użyciem łańcucha.
