Instrukcja obsługi kinkietu zewnętrznego Golden Lighting 2073-OWM
Szybki przewodnik instalacji kinkietu zewnętrznego Golden Lighting 2073-OWM. Dowiedz się, jak bezpiecznie zamontować lampę, podłączyć przewody i zabezpieczyć ją przed wilgocią.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu kinkietu zewnętrznego, w tym identyfikację przewodów, montaż wspornika, instalację żarówki oraz konieczność uszczelnienia oprawy silikonem. str. 3, 4
Najważniejsze czynności
- Wyłącz zasilanie str. 3
- Podłącz przewody str. 2, 3
- Zastosuj uszczelnienie silikonowe str. 3
Gdzie szukać w PDF
- Wskazówki oświetleniowe str. 1
- Schemat okablowania i części str. 2
- Instrukcja montażu str. 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu kinkietu zewnętrznego Golden Lighting 2073-OWM. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Kluczowym elementem montażu zewnętrznego jest odpowiednie uszczelnienie oprawy silikonem, przy jednoczesnym pozostawieniu dolnej części bez uszczelnienia, aby umożliwić odprowadzanie wody.
Przygotowanie do instalacji
Przed przystąpieniem do prac należy:
- Wyłączyć zasilanie w skrzynce bezpiecznikowej lub wyłączniku głównym.
- Zdemontować starą oprawę oświetleniową wraz ze starym wspornikiem montażowym.
- Przygotować niezbędne narzędzia, w tym śrubokręt oraz silikon uszczelniający.
Podłączenie przewodów
Podłącz przewody oprawy do przewodów zasilających w puszce przyłączeniowej zgodnie z poniższymi zasadami:
- Przewód fazowy (Hot): Czarny, gładki lub przezroczysty z czarnym wewnętrznym splotem.
- Przewód neutralny (Neutral): Biały, żebrowany lub przezroczysty z białym wewnętrznym splotem.
- Przewód uziemiający (Ground): Zielony, miedziany lub przezroczysty z zielonym wewnętrznym splotem.
Jeśli w puszce nie ma przewodu uziemiającego, należy podłączyć przewód uziemiający oprawy do śruby uziemiającej (E) na wsporniku montażowym.
Montaż kinkietu
- Zamontuj wspornik montażowy (A) do puszki przyłączeniowej za pomocą śrub (B).
- Przełóż przewody przez środek wspornika.
- Po podłączeniu przewodów, umieść płytę tylną (F) na śrubach montażowych (C).
- Zabezpiecz płytę tylną za pomocą nakrętek dekoracyjnych (G).
- Zainstaluj żarówkę (brak w zestawie) w oprawce (H), przestrzegając maksymalnej mocy zalecanej dla urządzenia.
- Nałóż szklany klosz (I) na żarówkę i oprawkę, a następnie przekręć, aby go zabezpieczyć.
Konserwacja i uszczelnianie
Po zakończeniu instalacji należy nałożyć przezroczysty silikon uszczelniający w miejscu styku obudowy z powierzchnią montażową. Ważne: Pozostaw dolną część obudowy nieuszczelnioną, aby umożliwić drenaż wody, która mogłaby dostać się do wnętrza.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Woda dostaje się do wnętrza oprawy
Upewnij się, że dolna część oprawy nie jest uszczelniona silikonem, aby umożliwić drenaż wody.
Brak przewodu uziemiającego w puszce
Podłącz przewód uziemiający oprawy do śruby uziemiającej (E) na wsporniku montażowym.
Przed użyciem
- Wyłącz zasilanie w bezpiecznikach
- Przygotuj śrubokręt
- Upewnij się, że masz odpowiednią żarówkę (brak w zestawie)
- Przygotuj silikon uszczelniający do montażu zewnętrznego
Pokaż więcej Pokaż mniej
Ilustracje i schematy

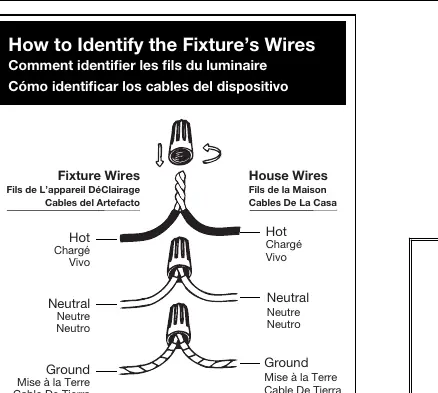

- Schemat okablowania pokazuje połączenie przewodów fazowych, neutralnych i uziemiających za pomocą złączek.

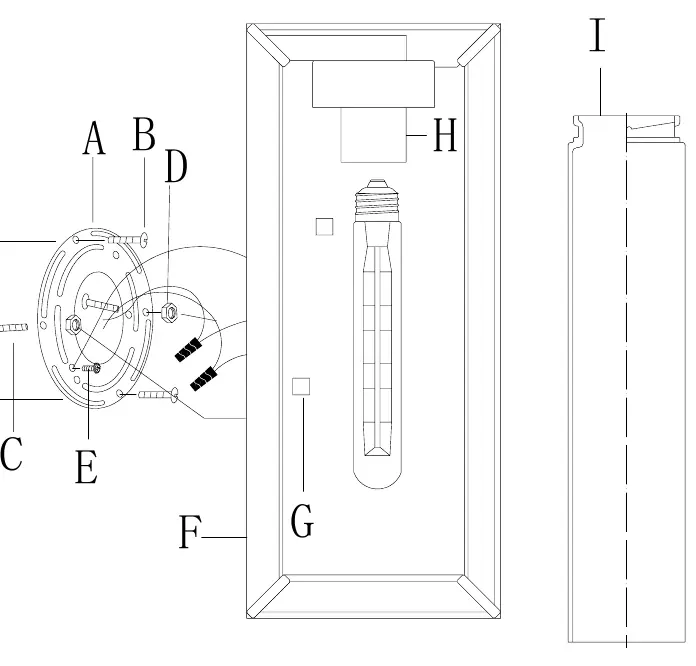

- Rysunek montażowy przedstawia kolejność nakładania elementów: wspornik (A), płyta tylna (D/F), nakrętki (G) i klosz (I).
Zgodność modelu
- Produkt przeznaczony do użytku zewnętrznego.
- Wymaga żarówki zgodnej ze specyfikacją urządzenia (nie dołączona).
