Instrukcja obsługi złącza taśmy LED Lightpro 220L
Pobierz instrukcję obsługi złącza taśmy LED Lightpro 220L. Dowiedz się, jak bezpiecznie przycinać taśmę, montować złącze, używać kleju oraz poznaj parametry techniczne systemu 12V.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Złącze 220L służy do łączenia taśm LED Lightpro (175L) w systemie 12V. Montaż wymaga przycięcia taśmy w wyznaczonym miejscu, włożenia pinu, przetestowania połączenia, a następnie sklejenia elementów zgodnie z instrukcją. str. 3, 4
Najważniejsze czynności
- Cięcie taśmy LED str. 3, 4
- Montaż złącza str. 3, 4
Pierwsze uruchomienie
- Przetestuj działanie taśmy przed nałożeniem kleju. str. 3, 4
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 12V AC/DC | Wymagane napięcie zasilania. | str. 3, 4 |
| Maksymalna moc | 36W | Limit mocy dla złącza. | str. 3, 4 |
Gdzie szukać w PDF
- Zawartość i montaż str. 2, 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Złącze Lightpro 220L jest przeznaczone do łączenia taśm LED (model 175L) w systemie oświetlenia zewnętrznego 12V. Przed przystąpieniem do montażu należy upewnić się, że posiadany system zasilania jest zgodny z wymaganiami produktu. Niewłaściwe użycie może wpłynąć na bezpieczeństwo i gwarancję.
Opis produktu

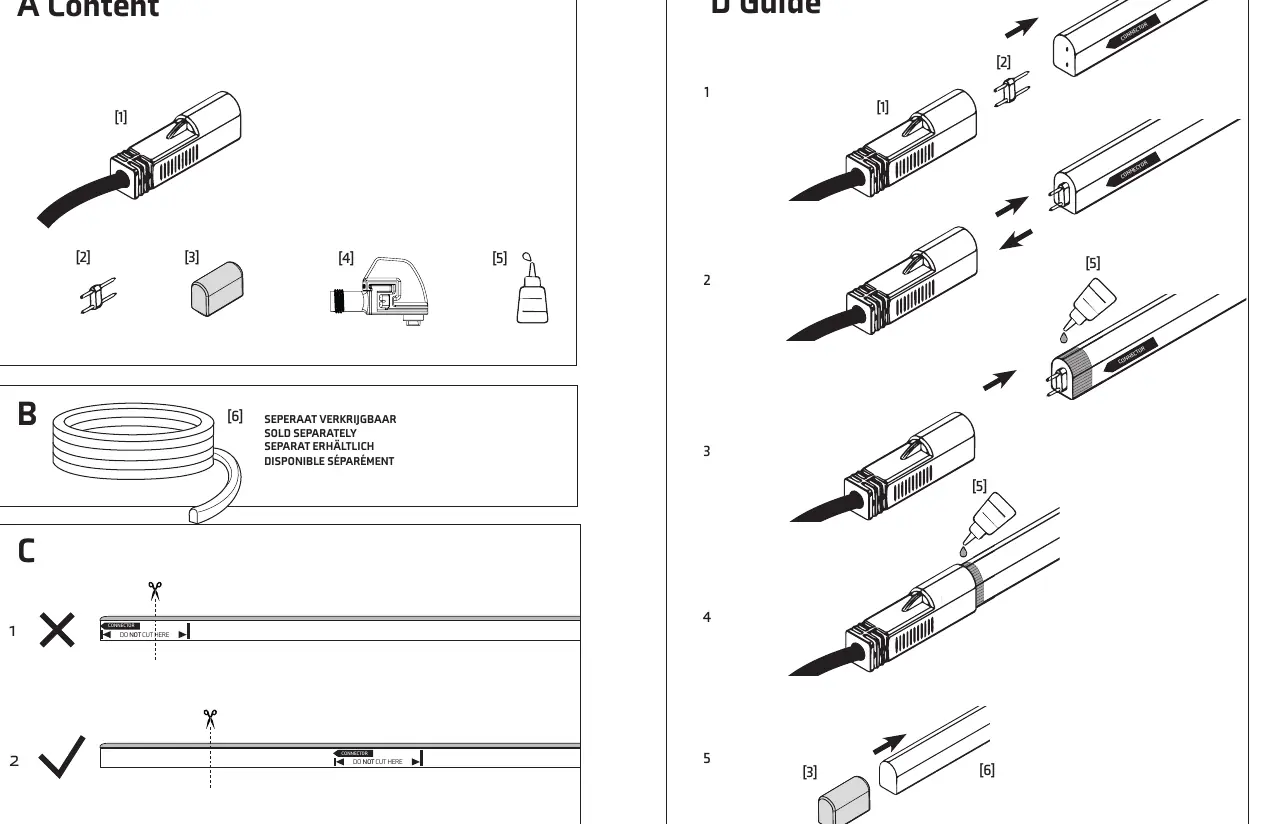

Zestaw zawiera złącze, pin, zaślepkę, złącze F oraz klej. Produkt jest przeznaczony do użytku zewnętrznego. Taśma LED (sprzedawana oddzielnie) może być przycinana na wymiar przed instalacją.
Przygotowanie i cięcie taśmy
Taśmę LED można przycinać, ale należy przestrzegać następujących zasad:
- Na taśmie znajdują się oznaczenia DO NOT CUT HERE – w tych miejscach nigdy nie wolno ciąć.
- Cięcie należy wykonać w jednym ruchu od strony przezroczystej.
- Część taśmy podłączana do złącza musi zawierać co najmniej jedno oznaczenie.
- Krótkie fragmenty taśmy bez oznaczeń nie będą świecić po podłączeniu.

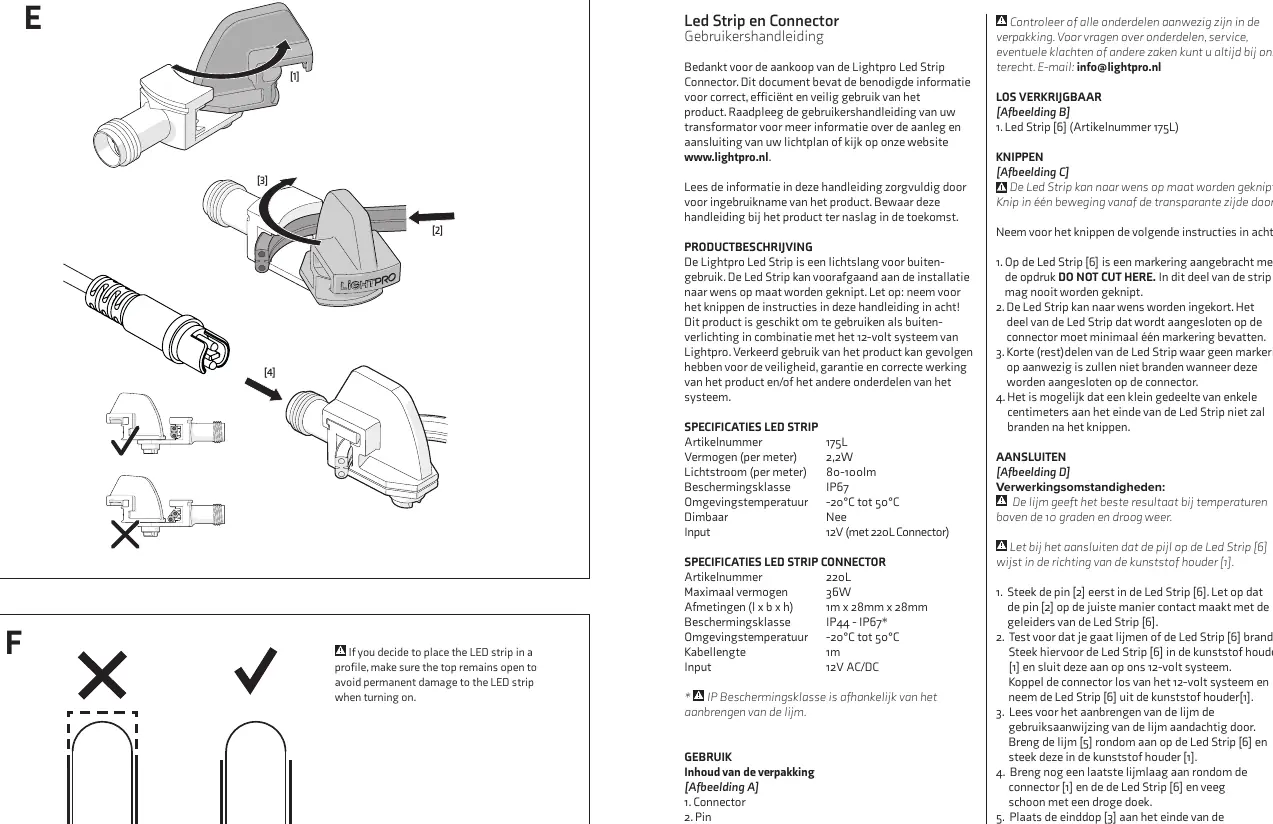

Montaż złącza
Przed nałożeniem kleju należy przetestować połączenie:
- Włóż pin do taśmy LED, upewniając się, że styka się z przewodami.
- Włóż taśmę do plastikowego uchwytu złącza i podłącz do systemu 12V, aby sprawdzić, czy świeci.
- Odłącz złącze od systemu i wyjmij taśmę.
- Nałóż klej wokół taśmy LED i włóż ją do uchwytu.
- Nałóż ostatnią warstwę kleju wokół złącza i taśmy, a następnie wytrzyj do czysta suchą szmatką.
- Nałóż zaślepkę na koniec taśmy LED.
Warunki pracy: Klej najlepiej wiąże w temperaturze powyżej 10°C przy wilgotności powietrza 50-70%. Podczas łączenia zwróć uwagę na strzałkę z napisem CONNECTOR na taśmie – musi ona wskazywać kierunek złącza.
Dane techniczne
Złącze 220L:
- Maksymalna moc: 36W
- Wymiary: 1m x 28mm x 28mm
- Klasa ochrony: IP44 - IP67 (zależnie od użycia kleju)
- Temperatura pracy: -20°C do 50°C
- Zasilanie: 12V AC/DC
Taśma LED 175L:
- Moc: 2,2W na metr
- Strumień świetlny: 80-100lm na metr
- Klasa ochrony: IP67
Bezpieczeństwo i ostrzeżenia
Klej zawarty w zestawie zawiera cyjanoakrylan. Jest niebezpieczny, ponieważ skleja skórę i powieki w kilka sekund. Przechowywać poza zasięgiem dzieci. W przypadku kontaktu ze skórą nie odrywać na siłę – klej odpadnie samoistnie po czasie. W przypadku kontaktu z oczami płukać wodą i skontaktować się z lekarzem.
Informacje o producencie
Lightpro
Praktyczna pomoc
Typowe problemy
Taśma nie świeci po podłączeniu
Sprawdź, czy taśma została przycięta w odpowiednim miejscu (musi zawierać oznaczenie) oraz czy pin styka się z przewodami.
Klej nie wiąże prawidłowo
Upewnij się, że temperatura otoczenia wynosi powyżej 10°C, a wilgotność powietrza mieści się w zakresie 50-70%.
Przed użyciem
- Sprawdź zawartość opakowania (złącze, pin, zaślepka, klej).
- Upewnij się, że posiadasz system zasilania 12V.
- Przetestuj działanie taśmy przed nałożeniem kleju.
- Przygotuj suchą szmatkę do wytarcia nadmiaru kleju.
Pokaż więcej Pokaż mniej
Zgodność modelu
- Złącze 220L jest dedykowane do taśm LED Lightpro 175L.
- Wymaga systemu oświetlenia 12V.
