Instrukcja obsługi żyrandola 4ModernHome MX19171-8BK-P
Szybki przewodnik po montażu i instalacji żyrandola 4ModernHome MX19171-8BK-P. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować elementy i przygotować oświetlenie do użytku.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera kroki montażu żyrandola 4ModernHome MX19171-8BK-P, w tym schemat podłączenia elektrycznego oraz listę części. str. 2
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem prac str. 2
Pierwsze uruchomienie
- Montaż krok po kroku: od przykręcenia ramion, przez podłączenie przewodów, aż po zawieszenie kryształów. str. 2
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 110-130V/60Hz | Zasilanie | str. 2 |
| Moc żarówki | 60W | Maksymalna moc na żarówkę | str. 2 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Instrukcja montażu i schemat str. 2
Spis treści
Najważniejsze informacje z instrukcji
Przed przystąpieniem do montażu żyrandola 4ModernHome MX19171-8BK-P należy bezwzględnie wyłączyć zasilanie w głównym wyłączniku elektrycznym. Zaleca się, aby instalację przeprowadził wykwalifikowany elektryk. Produkt zawiera elementy szklane, które są delikatne i wymagają ostrożności podczas obsługi. Należy również pamiętać o ostrzeżeniu dotyczącym propozycji 65 (California Residents Proposition 65) – produkt zawiera ołów, dlatego po kontakcie z elementami należy umyć ręce.
Lista części
- Wspornik montażowy (A)
- Czasza (B)
- Łańcuch (C)
- Rura centralna (D)
- Kryształy (E) - 155 szt.
- Gałązki 1 (F) - 8 szt.
- Ramię lampy 1 (G) - 3 szt.
- Ramię lampy 2 (H) - 3 szt.
- Gałązki 2 (I) - 8 szt.
- Osłona dekoracyjna (J)
- Kryształowa kula (K)
Instrukcja montażu
- Odkręć osłonę, podłącz przewody, a następnie dokręć.
- Przymocuj każde ramię lampy do ramy głównej.
- Przymocuj ramię lampy, podłącz czarny przewód do przewodu dodatniego (L) głównego zasilania, a biały przewód do przewodu ujemnego (N) głównego zasilania.
- Skręć elementy razem (krok 4).
- Skręć elementy razem (krok 5).
- Skręć elementy razem (krok 6).
- Zablokuj wspornik poprzeczny do puszki przyłączeniowej sufitu za pomocą 2 śrub z zestawu akcesoriów. Podłącz przewody (L i N) oraz przewód uziemiający. Przymocuj czaszę do sufitu za pomocą śrub.
- Przełóż gwoździe przez elementy i zegnij je, aby zamocować kryształy.
Podłączenie elektryczne
Schemat połączeń wymaga podłączenia przewodów zgodnie ze standardami bezpieczeństwa. Czarny przewód (L) to przewód fazowy, biały przewód (N) to przewód neutralny. Należy upewnić się, że połączenia są trwałe i bezpieczne, aby uniknąć ryzyka pożaru.
Dane techniczne
Żyrandol jest przystosowany do zasilania 110-130V/60Hz. Maksymalna moc żarówki wynosi 60W na gniazdo (typ gwintu E12). Żarówki nie są dołączone do zestawu.
Praktyczna pomoc
Typowe problemy
Brak zasilania po montażu
Sprawdź poprawność połączenia przewodów (czarny do L, biały do N) oraz czy żarówki są prawidłowo wkręcone.
Ryzyko pożaru
Upewnij się, że używasz żarówek o mocy nieprzekraczającej 60W.
Przed użyciem
- Wyłącz zasilanie w głównym wyłączniku
- Przygotuj narzędzia
- Sprawdź kompletność części zgodnie z listą
- Upewnij się, że masz odpowiednie żarówki E12
Pokaż więcej Pokaż mniej
Ilustracje i schematy

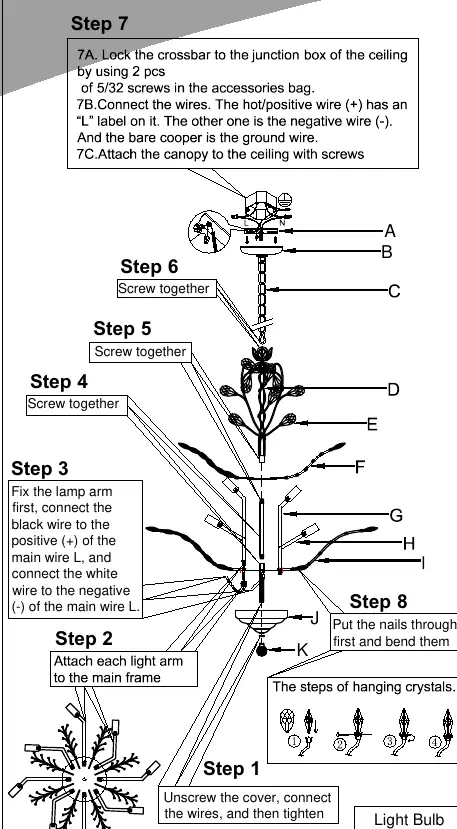

- Schemat pokazuje kolejność montażu ramion żyrandola, centralnej rury oraz łańcucha.
- Instrukcja podłączenia przewodów wskazuje na konieczność połączenia czarnego przewodu z fazą (L) i białego z zerem (N).
Zgodność modelu
- Wymaga żarówek z gwintem E12.
- Zasilanie 110-130V/60Hz.
