Instrukcja montażu żyrandola Maxax MX19176-4CH-P

Praktyczny przewodnik montażu żyrandola Maxax MX19176-4CH-P. Sprawdź schemat podłączenia przewodów, listę części oraz instrukcję instalacji krok po kroku.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja zawiera procedurę montażu żyrandola Maxax MX19176-4CH-P, w tym schemat podłączenia elektrycznego oraz listę części. str. 2

Najważniejsze czynności

  • Montaż żyrandola str. 2
  • Podłączenie przewodów str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 110-130V Zasilanie str. 2
Moc 60W Maksymalna moc żarówki str. 2
Pokaż 1 kolejne odpowiedzi Pokaż mniej

Gdzie szukać w PDF

  • Instrukcja montażu str. 2
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera instrukcję montażu i instalacji żyrandola Maxax MX19176-4CH-P. Przed przystąpieniem do prac należy upewnić się, że zasilanie elektryczne jest wyłączone w głównym wyłączniku. Zaleca się, aby instalację przeprowadził wykwalifikowany elektryk.

Bezpieczeństwo

  • Przed rozpoczęciem instalacji należy wyłączyć zasilanie elektryczne.
  • Produkt zawiera ołów (zgodnie z California Proposition 65) – nie umieszczać w ustach i myć ręce po kontakcie.
  • Wszystkie elementy szklane są kruche – należy zachować ostrożność podczas obsługi.
  • W przypadku stosowania specjalnych urządzeń sterujących należy postępować zgodnie z instrukcjami, aby zapewnić zgodność z wymogami N.E.C.

Lista części

  • A: Wspornik montażowy (1 szt.)
  • B: Czasza (1 szt.)
  • C: Łańcuch (1 szt.)
  • D: Osłona (1 szt.)
  • E: Korpus żyrandola (1 szt.)
  • F: Klosz (1 szt.)
  • G: Rura centralna (1 szt.)
  • 1: Kryształowy sznur 2 (16 szt.)
  • 2: Kryształowy sznur 3 (8 szt.)
  • 3: Kryształowy sznur 1 (1 szt.)

Montaż i instalacja

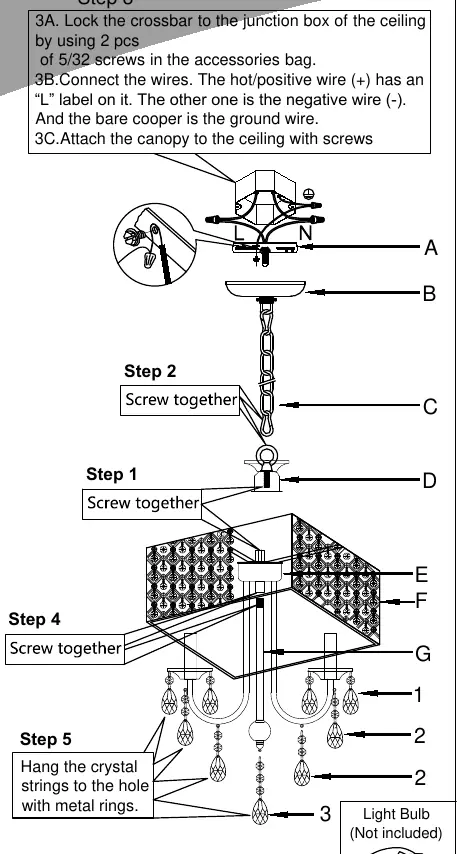

Schemat montażu żyrandola
Schemat montażu żyrandola
  1. Skręć ze sobą elementy korpusu żyrandola (rura centralna, korpus, klosz).
  2. Przymocuj wspornik montażowy do puszki przyłączeniowej w suficie za pomocą dwóch śrub 5/32.
  3. Podłącz przewody elektryczne zgodnie ze schematem.
  4. Przymocuj czaszę do sufitu za pomocą śrub.
  5. Zawieś kryształowe sznury na otworach za pomocą metalowych pierścieni.

Podłączenie elektryczne

Przewody muszą spełniać standardy bezpieczeństwa. Przewód pod napięciem (L) jest oznaczony etykietą "L". Drugi przewód to przewód neutralny (N). Goły drut miedziany służy jako uziemienie.

Schemat podłączenia przewodów
Schemat podłączenia przewodów

Dane techniczne

  • Napięcie: 110-130V/60Hz
  • Moc żarówki: Maksymalnie 60W
  • Typ gwintu: E12

Praktyczna pomoc

Typowe problemy

Ryzyko pożaru

Upewnij się, że przewody są podłączone zgodnie ze standardami bezpieczeństwa i instrukcją.

Kruchość elementów

Zachowaj szczególną ostrożność podczas obsługi szklanych elementów i żarówek.

Przed użyciem

  • Wyłącz zasilanie w głównym wyłączniku przed rozpoczęciem prac.
  • Upewnij się, że posiadasz wszystkie części z listy.
  • Przygotuj odpowiednie żarówki E12 (brak w zestawie).
  • Sprawdź, czy puszka przyłączeniowa w suficie jest odpowiednio przygotowana.
Pokaż więcej Pokaż mniej

Ilustracje i schematy

  • Schemat pokazuje podłączenie przewodów: L (pod napięciem), N (neutralny) oraz uziemienie (goły drut).
  • Kroki montażu ilustrują kolejność łączenia elementów od korpusu po zawieszenie kryształów.

Zgodność modelu

  • Produkt wymaga żarówek z gwintem E12.
  • Zalecany montaż przez wykwalifikowanego elektryka.
