Instrukcja montażu lampy wiszącej Minka Lavery 1-Light
Kompletna instrukcja instalacji i bezpiecznego użytkowania lampy wiszącej Minka Lavery 1-Light. Dowiedz się, jak poprawnie zamontować oprawę, podłączyć przewody i dobrać odpowiednie źródło światła.
Spis treści
Bezpieczeństwo przede wszystkim
Przed przystąpieniem do jakichkolwiek prac instalacyjnych przy lampie wiszącej Minka Lavery, kluczowe jest zapewnienie pełnego bezpieczeństwa. Zawsze wyłączaj zasilanie w głównej skrzynce bezpiecznikowej lub wyłączniku automatycznym. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka, aby zapewnić prawidłowe połączenia elektryczne i stabilność montażu. Nieprzestrzeganie tych zasad może prowadzić do porażenia prądem lub uszkodzenia instalacji domowej.
Przygotowanie i montaż oprawy
Rozpocznij od rozpakowania wszystkich elementów lampy w czystym i przestronnym miejscu, upewniając się, że żadna z drobnych części nie została zgubiona. Zamontuj płytę montażową do puszki elektrycznej za pomocą dołączonych śrub. Pamiętaj, że strona płyty oznaczona jako GND musi być skierowana na zewnątrz. Jeśli potrzebujesz dostosować długość zwisu lampy, użyj śruby znajdującej się przy uchwycie przewodu, a po ustawieniu odpowiedniej wysokości, dokładnie ją dokręć. Jeśli przewód jest pognieciony, można go delikatnie wyprostować przy użyciu suszarki do włosów.
Podłączenie elektryczne
Podłączenie przewodów powinno odbywać się zgodnie z załączonym schematem. Przewód czarny (lub gładki) lampy łączy się z przewodem fazowym (czarnym) instalacji domowej. Przewód biały (lub żebrowany) lampy łączy się z przewodem neutralnym (białym). Przewód uziemiający (zielony lub miedziany) należy podłączyć do przewodu uziemiającego w puszce lub bezpośrednio do płyty montażowej za pomocą dołączonej zielonej śruby. Upewnij się, że wszystkie złącza są solidnie zabezpieczone, a przewody starannie schowane w puszce elektrycznej.
Wykończenie i konserwacja
Po zakończeniu podłączeń, umieść czaszę lampy na płycie montażowej i zabezpiecz ją śrubami. Ostatnim krokiem jest montaż żarówki z gwintem E26. Pamiętaj, aby nie przekraczać maksymalnej mocy 60W dla pojedynczego źródła światła. Możesz stosować żarówki typu CFL lub LED o odpowiednim ekwiwalencie mocy. Po zakończeniu montażu włącz zasilanie i przetestuj działanie lampy. Regularnie sprawdzaj stabilność mocowania oraz czystość oprawy, używając miękkiej, suchej szmatki.
Informacje o producencie
Minka Lavery
Praktyczna pomoc
Typowe problemy
Przewód lampy jest pognieciony po wyjęciu z opakowania
Użyj suszarki do włosów, aby delikatnie podgrzać i wyprostować przewód.
Brak uziemienia w puszce elektrycznej
Podłącz przewód uziemiający lampy bezpośrednio do płyty montażowej za pomocą dołączonej zielonej śruby.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpiecznikowej
- Sprawdź kompletność wszystkich części
- Upewnij się, że puszka elektryczna jest odpowiednia do montażu
- Przygotuj śrubokręt płaski do regulacji długości przewodu
- Upewnij się, że posiadasz żarówkę E26 o mocy do 60W
Ilustracje i schematy

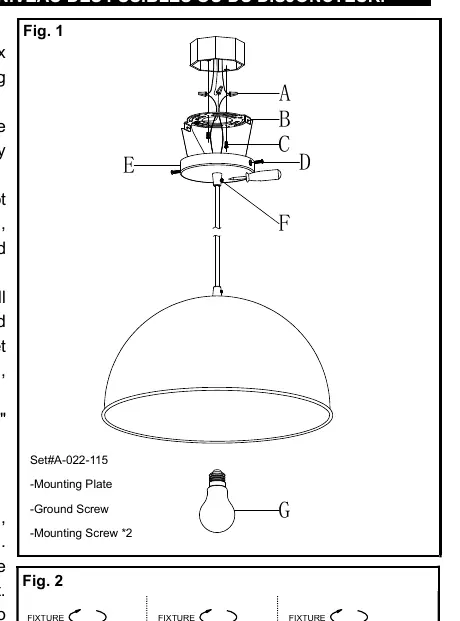

- Fig. 1 przedstawia schemat montażu płyty do puszki oraz sposób regulacji długości przewodu.
- Fig. 2 ilustruje prawidłowe połączenie przewodów elektrycznych (faza, neutralny, uziemienie).
Zgodność modelu
- Lampa jest kompatybilna z żarówkami typu LED oraz CFL o gwincie E26.
- Wymaga standardowej puszki elektrycznej (brak w zestawie).
