Instrukcja montażu lampy łazienkowej Minka Lavery 6734-1
Praktyczny przewodnik instalacji lampy Minka Lavery 6734-1. Dowiedz się, jak bezpiecznie zamontować płytę montażową, podłączyć przewody elektryczne oraz zainstalować klosze i żarówki zgodnie z zaleceniami producenta.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego montażu oprawy oświetleniowej Minka Lavery 6734-1. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpiecznikowej. Instalacja wymaga podstawowej wiedzy elektrycznej; w razie wątpliwości należy skonsultować się z wykwalifikowanym elektrykiem.
Montaż oprawy
- Wyłącz zasilanie elektryczne w skrzynce bezpieczników i zdemontuj starą oprawę wraz z poprzeczką montażową.
- Rozpakuj nową lampę i upewnij się, że posiadasz wszystkie elementy zestawu.
- Przymocuj płytę montażową (A) do puszki elektrycznej za pomocą śrub (B). Strona płyty oznaczona jako GND musi być skierowana na zewnątrz.
- Wykonaj połączenia elektryczne zgodnie z instrukcją okablowania.
- Umieść płytę tylną oprawy (D) na płycie montażowej (A) i zabezpiecz ją śrubami montażowymi (E).
- Nałóż szklany klosz (H) na oprawkę (I) i zabezpiecz go pierścieniem (G).
- Zainstaluj żarówkę zgodnie ze specyfikacją oprawy, pamiętając, aby nie przekraczać maksymalnej dopuszczalnej mocy (W).
Podłączenie elektryczne
Podczas łączenia przewodów należy postępować zgodnie z poniższymi zasadami:
- Czarny przewód oprawy połącz z czarnym przewodem fazowym (HOT) instalacji domowej.
- Biały przewód oprawy połącz z białym przewodem neutralnym (Neutral) instalacji domowej.
- Przewód uziemiający (zielony lub miedziany) oprawy połącz z przewodem uziemiającym instalacji domowej lub śrubą uziemiającą na płycie montażowej.
- Upewnij się, że wszystkie połączenia są zabezpieczone nakrętkami przewodów; opcjonalnie można użyć taśmy izolacyjnej.
- Po zakończeniu połączeń starannie wsuń przewody do puszki przyłączeniowej w ścianie.
Informacje o producencie
Minka Lavery
Praktyczna pomoc
Typowe problemy
Brak uziemienia w puszce elektrycznej
Podłącz miedziany przewód uziemiający oprawy bezpośrednio do zielonej śruby uziemiającej znajdującej się na płycie montażowej.
Ryzyko uszkodzenia oprawy lub pożaru
Nigdy nie przekraczaj maksymalnej mocy żarówki określonej w specyfikacji technicznej urządzenia.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Sprawdź kompletność części przed montażem
- Upewnij się, że płyta montażowa jest skierowana stroną GND na zewnątrz
- Zabezpiecz wszystkie połączenia przewodów nakrętkami
- Sprawdź poprawność dokręcenia pierścienia klosza
Parametry w praktyce
- Maksymalna moc (Wattage Rating)
- Limit mocy żarówki, którego nie wolno przekraczać, aby uniknąć przegrzania oprawy.
- Płyta montażowa (GND)
- Element mocujący, który musi być poprawnie zorientowany, aby zapewnić właściwe uziemienie oprawy.
Ilustracje i schematy

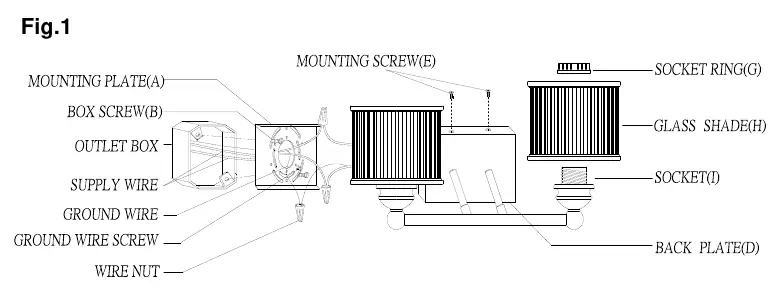

- Fig.1 przedstawia schemat montażu płyty do puszki oraz sposób mocowania klosza za pomocą pierścienia.
- Fig.2 ilustruje schemat połączeń elektrycznych: czarny-czarny, biały-biały oraz uziemienie.
Zgodność modelu
- Oprawa przeznaczona do montażu na standardowych puszkach elektrycznych ściennych.
