Instrukcja obsługi żyrandola Minka Lavery 10-LIGHT 5907-655
Szybki przewodnik instalacji żyrandola Minka Lavery 10-LIGHT. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody elektryczne oraz dobrać odpowiednie żarówki.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu żyrandola Minka Lavery 10-LIGHT (model 5907-655). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku głównym. Urządzenie waży ponad 10 funtów (ok. 4,5 kg), dlatego podczas demontażu lub przeglądu należy zachować ostrożność i zdjąć elementy dekoracyjne (kwiaty), aby móc pewnie chwycić korpus lampy.
Przygotowanie i montaż
Przed rozpoczęciem upewnij się, że posiadasz wszystkie elementy zestawu. Proces montażu obejmuje następujące kroki:
- Ustaw ramiona żyrandola w odpowiedniej pozycji.
- Określ pożądaną wysokość zawieszenia, łącząc pręty (G1, G2) z korpusem lampy. Przeciągnij przewody przez każdy pręt podczas montażu.
- Przykręć pętlę (F1) do pręta (G1).
- Zamocuj szybkozłączkę (E) do pętli (F1) oraz pętli (F2) na czaszy (C).
- Przykręć płytę montażową (A) do puszki przyłączeniowej za pomocą śrub (B). Strona płyty z oznaczeniem GND oraz dwoma wypukłymi punktami musi być skierowana na zewnątrz.
Podłączenie przewodów
Podłącz przewody elektryczne zgodnie ze schematem:
- Przewód czarny lub gładki (zasilanie) do przewodu czarnego (Hot).
- Przewód biały lub żebrowany (neutralny) do przewodu białego (Neutral).
- Przewód miedziany (uziemienie) do przewodu zielonego lub miedzianego (Ground). Jeśli puszka nie posiada uziemienia, podłącz przewód uziemiający lampy bezpośrednio do płyty montażowej (A) za pomocą dołączonej zielonej śruby.
Po podłączeniu starannie umieść złącza w puszce przyłączeniowej.
Wykończenie i oświetlenie
Nasunąć czaszę (C) na śruby montażowe (U) i zabezpieczyć pokrętłami (D). Nałożyć elementy dekoracyjne (kwiaty I) na osłony świec (H). Zainstalować 10 żarówek z gwintem kandelabrowym o mocy maksymalnej 60W każda (lub odpowiedniki LED/CFL). Nie przekraczać maksymalnej mocy znamionowej.
Informacje o producencie
Minka Lavery
Praktyczna pomoc
Typowe problemy
Żyrandol waży ponad 10 funtów (4,5 kg)
Podczas demontażu lub przeglądu przewodów należy najpierw zdjąć elementy dekoracyjne (kwiaty), aby móc bezpiecznie i pewnie chwycić korpus lampy.
Brak przewodu uziemiającego w puszce przyłączeniowej
Podłącz przewód uziemiający lampy bezpośrednio do płyty montażowej (A) za pomocą dołączonej zielonej śruby.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Sprawdź, czy posiadasz wszystkie elementy z zestawu (płyta montażowa, śruby, pręty, szybkozłączka).
- Upewnij się, że puszka przyłączeniowa jest odpowiednio zamocowana.
- Przygotuj 10 żarówek o gwincie kandelabrowym (max 60W każda).
Parametry w praktyce
- Maksymalna moc żarówki
- 60W na gniazdo (łącznie 600W dla 10 żarówek). Nie przekraczać tej wartości.
- Waga urządzenia
- Powyżej 10 funtów (4,5 kg) – wymaga solidnego montażu do puszki przyłączeniowej.
Ilustracje i schematy

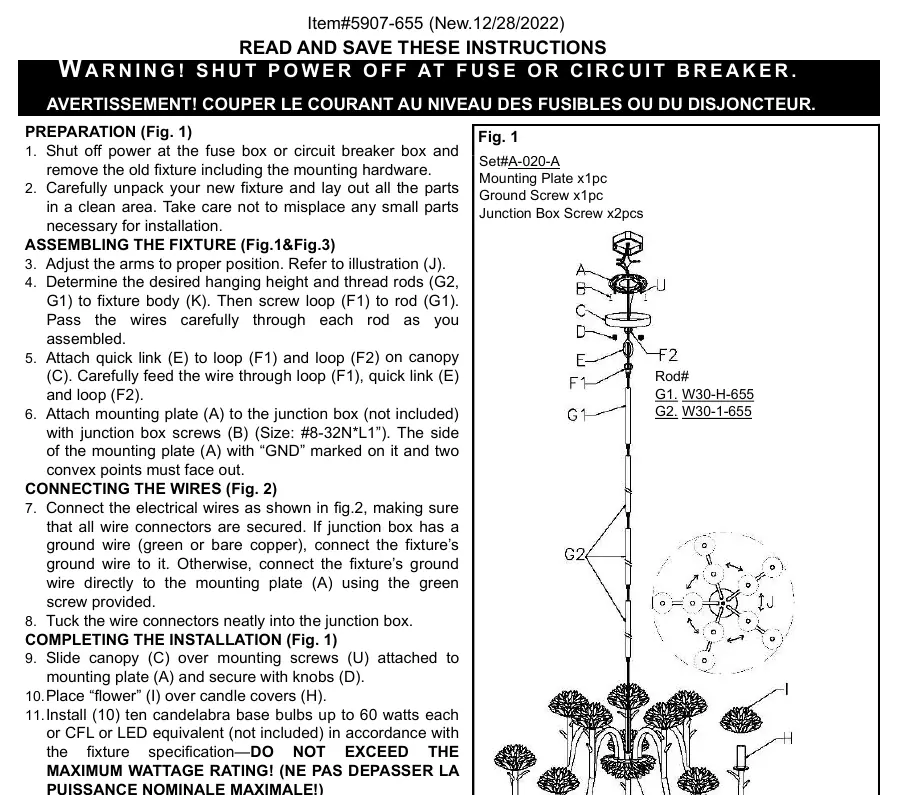

- Fig. 1: Schemat montażu prętów, pętli i czaszy do płyty montażowej.
- Fig. 2: Schemat poprawnego łączenia przewodów (czarny-czarny, biały-biały, miedź-zielony).
- Fig. 3: Widok rozstrzelony elementów montażowych (A, B, C, D, E, F1, F2, G1, U).
Zgodność modelu
- Kompatybilne z żarówkami kandelabrowymi typu żarowego, CFL lub LED.
- Wymaga standardowej puszki przyłączeniowej (nie dołączona do zestawu).
