Instrukcja montażu lampy łazienkowej Minka Lavery 5723
Szybki przewodnik montażu lampy łazienkowej Minka Lavery 5723. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować płytę montażową oraz zainstalować klosze i żarówki.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu lampy łazienkowej Minka Lavery model 5723. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Lampa wymaga montażu do puszki elektrycznej i podłączenia przewodów zgodnie z zasadami bezpieczeństwa elektrycznego.
Montaż urządzenia
- Wyłącz zasilanie w skrzynce bezpieczników lub wyłączniku automatycznym.
- Wymontuj starą oprawę, jeśli jest obecna.
- Przymocuj płytę montażową (A) do puszki elektrycznej za pomocą śrub (B). Upewnij się, że strona płyty oznaczona jako GND jest skierowana na zewnątrz.
Podłączenie przewodów
Podłącz przewody elektryczne zgodnie z poniższym schematem:
- Przewód czarny (lub gładki) lampy do przewodu czarnego (fazowego) instalacji domowej.
- Przewód biały (lub żebrowany) lampy do przewodu białego (neutralnego) instalacji domowej.
- Przewód zielony (lub miedziany) lampy do przewodu uziemiającego instalacji domowej. Jeśli puszka nie posiada uziemienia, podłącz przewód uziemiający lampy bezpośrednio do płyty montażowej za pomocą dołączonej zielonej śruby.
Po podłączeniu starannie umieść przewody wewnątrz puszki elektrycznej.
Wykończenie instalacji
- Umieść korpus lampy (D) na płycie montażowej (A) i zabezpiecz śrubami (C).
- Nałóż klosz szklany (F) na oprawkę (G).
- Włóż śruby kulkowe (E) przez ozdobne ramiona korpusu (D) i klosz (F), a następnie dokręć je do oprawki (G).
- Zainstaluj żarówki (brak w zestawie) zgodnie ze specyfikacją lampy. Nie przekraczaj maksymalnej dopuszczalnej mocy żarówek.
Informacje o producencie
Minka Lavery
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce elektrycznej
Podłącz przewód uziemiający lampy bezpośrednio do płyty montażowej za pomocą dołączonej zielonej śruby.
Ryzyko uszkodzenia lampy
Nie przekraczaj maksymalnej mocy żarówek określonej w specyfikacji urządzenia.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Sprawdź zawartość zestawu (płyta montażowa, śruby, śruba uziemiająca)
- Upewnij się, że posiadasz odpowiednie żarówki
- Przygotuj narzędzia do montażu
Parametry w praktyce
- Maksymalna moc
- Należy przestrzegać limitu mocy żarówek, aby uniknąć przegrzania oprawy.
Ilustracje i schematy

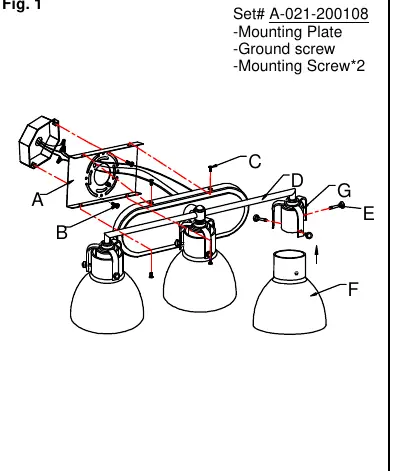

- Fig. 1 przedstawia sposób montażu płyty do puszki oraz mocowanie korpusu lampy.
- Fig. 2 ilustruje prawidłowe połączenie przewodów elektrycznych (fazowy, neutralny, uziemienie).
Zgodność modelu
- Lampa wymaga standardowej puszki elektrycznej.
- Żarówki nie są dołączone do zestawu.
