Instrukcja montażu lampy ściennej Minka Lavery 5172
Szybki przewodnik instalacji lampy ściennej Minka Lavery 5172. Dowiedz się, jak bezpiecznie zamontować uchwyt, podłączyć przewody elektryczne oraz zainstalować klosze i żarówki.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu ściennej oprawy oświetleniowej Minka Lavery 5172. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Instalacja wymaga podstawowej wiedzy elektrycznej; w razie wątpliwości należy skontaktować się z wykwalifikowanym elektrykiem.
Przygotowanie do montażu
- Wyłącz zasilanie w głównym wyłączniku lub skrzynce bezpieczników.
- Zdemontuj starą oprawę i usuń zbędne elementy montażowe.
- Rozpakuj nową lampę i upewnij się, że posiadasz wszystkie elementy zestawu (wspornik, śruby, wkręty).
Montaż oprawy
- Przymocuj wspornik montażowy (A) do puszki elektrycznej za pomocą śrub (B). Upewnij się, że strona wspornika oznaczona jako GND jest skierowana na zewnątrz.
- Podłącz przewody elektryczne zgodnie ze schematem: przewód czarny (fazowy) do czarnego, biały (neutralny) do białego, a przewód uziemiający do zielonego lub nieizolowanego przewodu w puszce. Jeśli puszka nie posiada uziemienia, podłącz przewód uziemiający lampy bezpośrednio do wspornika za pomocą zielonej śruby.
- Po połączeniu przewodów ostrożnie wsuń je do puszki elektrycznej.
- Zamontuj płytę tylną (D) na wsporniku (A) i zabezpiecz ją śrubami montażowymi (C).
- Umieść szklany klosz (F) na oprawce (E) i zabezpiecz go pierścieniem (G) przy użyciu klucza (H).
- Wkręć żarówki zgodnie z maksymalną dopuszczalną mocą określoną w specyfikacji urządzenia.
Bezpieczeństwo
Nie przekraczaj maksymalnej mocy żarówek podanej na oprawie. Po zakończeniu montażu włącz zasilanie i przetestuj działanie lampy.
Informacje o producencie
Minka Lavery
Praktyczna pomoc
Typowe problemy
Brak uziemienia w puszce elektrycznej
Podłącz przewód uziemiający lampy bezpośrednio do wspornika montażowego za pomocą dołączonej zielonej śruby.
Trudności z dokręceniem klosza
Użyj dołączonego klucza (H), aby pewnie zamocować pierścień (G) na oprawce (E).
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Sprawdź kompletność części (wspornik, śruby, klucz)
- Upewnij się, że wspornik GND jest skierowany na zewnątrz
- Zweryfikuj poprawność połączeń przewodów (fazowy, neutralny, uziemienie)
- Sprawdź maksymalną dopuszczalną moc żarówek
Parametry w praktyce
- Maksymalna moc
- Nie wolno przekraczać mocy znamionowej żarówek określonej dla tej oprawy.
- Śruby #8-32*0.6”L
- Standardowe śruby do mocowania wspornika do puszki elektrycznej.
Ilustracje i schematy

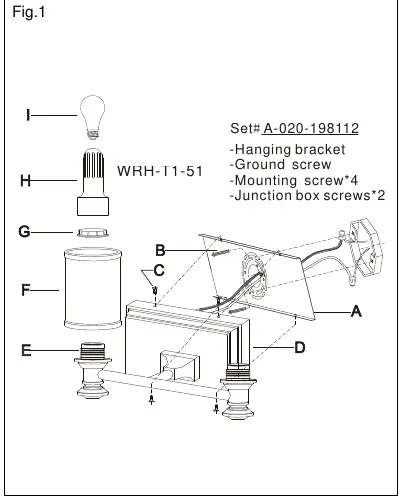

- Fig.1 przedstawia kolejność montażu wspornika, płyty tylnej oraz mocowanie klosza.
- Fig.2 ilustruje prawidłowy sposób łączenia przewodów elektrycznych (fazowych, neutralnych i uziemienia).
Zgodność modelu
- Produkt przeznaczony wyłącznie do montażu ściennego.
