Instrukcja obsługi stacji dokującej MOKiN 13-w-1 USB-C

Najważniejsze informacje z instrukcji

Stacja dokująca MOKiN 13-w-1 (UC0231) to wielofunkcyjny hub USB-C. Kluczowe ograniczenia dotyczą obsługi monitorów: system macOS obsługuje tylko tryb lustrzany (SST), podczas gdy Windows obsługuje tryb rozszerzony (MST). Urządzenie wymaga zasilania PD (Power Delivery) do 100W, przy czym część mocy jest rezerwowana dla samego huba. W przypadku problemów z obrazem, należy sprawdzić jakość kabli HDMI/DP.

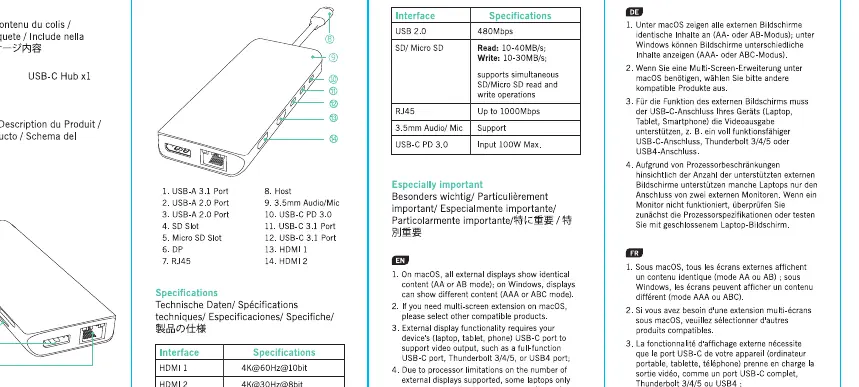

Opis urządzenia

Urządzenie posiada 14 portów i złączy:

• Porty USB-A oraz USB-C do przesyłania danych.
• Czytniki kart SD oraz Micro SD.
• Porty wideo: HDMI oraz DisplayPort (DP).
• Port Ethernet RJ45 (do 1000Mbps).
• Gniazdo audio 3.5mm.
• Port USB-C PD (Power Delivery) do 100W.

Specyfikacja techniczna

• HDMI: 4K@60Hz/30Hz.
• DP: 4K@60Hz/30Hz.
• USB 3.1: Obsługa szybkiego transferu danych.
• Zasilanie: PD do 100W (rezerwa mocy dla huba: 8W-15W w zależności od modelu).

Podłączenie i użytkowanie

Podłącz stację dokującą do portu USB-C w laptopie. Jeśli wymagane jest ładowanie laptopa, podłącz zasilacz USB-C do portu PD w stacji dokującej. Upewnij się, że używasz wysokiej jakości kabli wideo, aby uniknąć problemów z wyświetlaniem obrazu.

Ważne uwagi dotyczące wyświetlania

Systemy operacyjne różnią się w obsłudze wielu monitorów przez ten hub:

• Windows: Obsługuje tryb MST (Multi-Stream Transport), co pozwala na rozszerzenie pulpitu na różne monitory.
• macOS: Obsługuje tylko tryb SST (Single-Stream Transport), co oznacza, że na zewnętrznych monitorach będzie wyświetlany ten sam obraz (tryb lustrzany).

Rozwiązywanie problemów

Jeśli wystąpią problemy z obrazem (migotanie, czarny ekran):

• Sprawdź, czy kable HDMI/DP są poprawnie podłączone.
• Upewnij się, że używasz kabli o odpowiedniej przepustowości.
• W przypadku dalszych problemów, skontaktuj się z obsługą klienta, podając model urządzenia oraz numer seryjny (SN).

Gwarancja

Produkt objęty jest 18-miesięczną gwarancją od daty zakupu.
