Instrukcja obsługi obudowy dysku zewnętrznego OWC Express 1M2

Dowiedz się, jak zainstalować dysk NVMe M.2 w obudowie OWC Express 1M2, skonfigurować ją dla systemów macOS, Windows i innych oraz jak zarządzać wydajnością dysku.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • OWC Express 1M2 to obudowa dla dysków NVMe M.2. Wymaga instalacji dysku (jeśli kupiono samą obudowę) i podłączenia przez USB4/Thunderbolt. Fabrycznie sformatowana dla Mac, wymaga reformatowania dla Windows/innych systemów. str. 1, 2, 4, 12

Najważniejsze czynności

  • Instalacja dysku NVMe str. 4, 5, 6, 7
  • Bezpieczne odłączanie str. 12, 13

Pierwsze uruchomienie

  • Podłączenie i formatowanie str. 3, 4, 12

Problemy i rozwiązania

Wolna prędkość transferu

Zmień politykę usuwania dysku w Windows na 'Lepsza wydajność'.

str. 12, 14

Dane techniczne

Parametr Wartość Znaczenie Strony
Kompatybilność dysków NVMe M.2 (2280, 2242, 2230) Obsługiwane fizyczne formaty dysków SSD. str. 2
Interfejs USB4 40Gb/s Maksymalna przepustowość portu. str. 2, 3

Gdzie szukać w PDF

  • Wymagania systemowe str. 1, 2
  • Instalacja dysku str. 4, 5, 6, 7
  • Zarządzanie urządzeniem str. 12, 13
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Widok portów i wskaźników Strona 3 Dodatkowe zdjęcie montażowe ze strony 4 Strona 4 Otwieranie obudowy Strona 5 Dostosowanie słupka montażowego Strona 8 Wkładanie dysku do złącza Strona 9 Zamykanie obudowy Strona 10

Najważniejsze informacje z instrukcji

OWC Express 1M2 to obudowa dla dysków NVMe M.2, która umożliwia szybki transfer danych przez port USB4. Urządzenie jest fabrycznie sformatowane w systemie plików APFS dla komputerów Mac. Użytkownicy systemów Windows, ChromeOS lub Android muszą sformatować dysk w swoim systemie operacyjnym przed rozpoczęciem użytkowania. Otwarcie obudowy w przypadku modelu z fabrycznie zainstalowanym dyskiem powoduje utratę gwarancji.

Zawartość zestawu

  • Obudowa OWC Express 1M2
  • Kabel USB4 (0,3 m)
  • Śrubokręt
  • Karta z kodem QR do instrukcji

Opis urządzenia

Urządzenie posiada wskaźnik LED, który informuje o stanie pracy:

Widok portów i wskaźników
Widok portów i wskaźników
  • Stałe białe światło: Zasilanie i połączenie aktywne.
  • Migające białe światło: Aktywność danych.

Z tyłu obudowy znajduje się port USB4 40Gb/s oraz mocowania dla stabilizatora kabla OWC ClingOn (sprzedawany oddzielnie).

Instalacja dysku NVMe

Aby zainstalować dysk w obudowie, wykonaj następujące kroki:

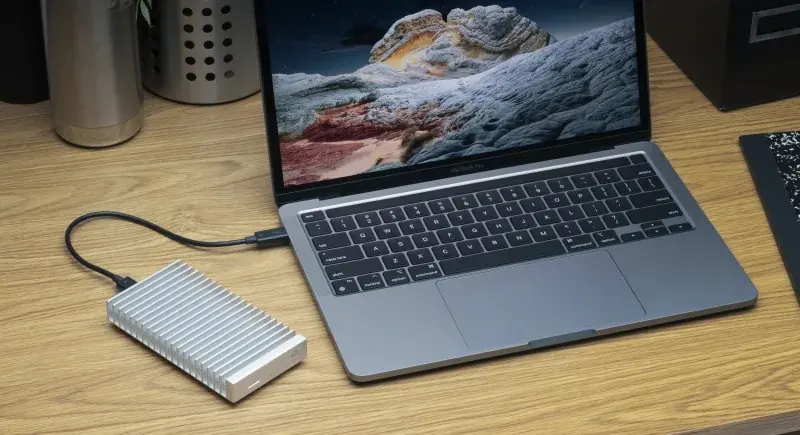

Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4
Otwieranie obudowy
Otwieranie obudowy
Dostosowanie słupka montażowego
Dostosowanie słupka montażowego
Wkładanie dysku do złącza
Wkładanie dysku do złącza
Zamykanie obudowy
Zamykanie obudowy
  1. Połóż obudowę spodem do góry na płaskiej, antystatycznej powierzchni.
  2. Odkręć dwie śruby obudowy za pomocą dołączonego śrubokręta.

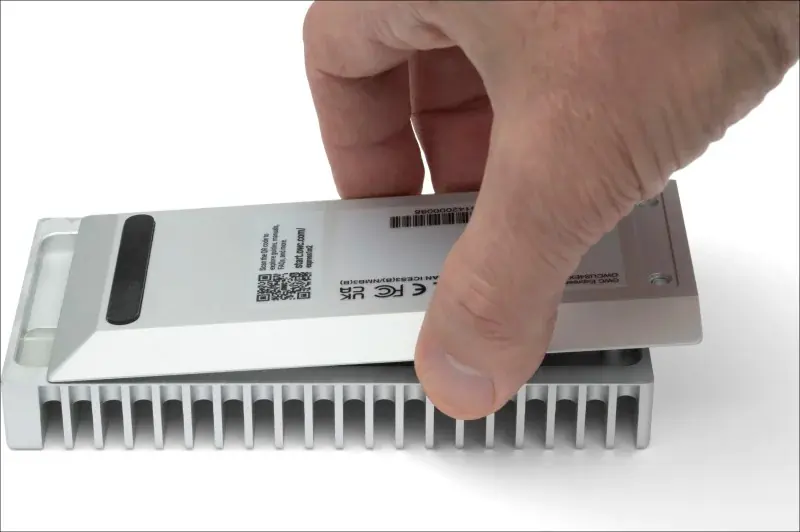

  3. Zdejmij dolną tackę, przesuwając ją od gumowej nóżki.

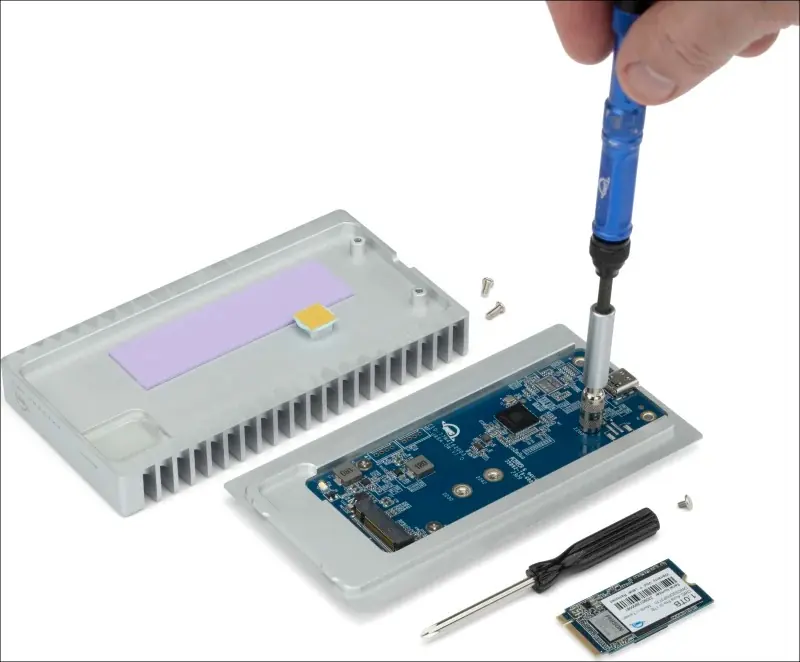

  4. Jeśli instalujesz dysk inny niż 2280 (np. 2242 lub 2230), przesuń słupek montażowy w odpowiednią pozycję (wymaga klucza nasadowego 5mm, brak w zestawie).

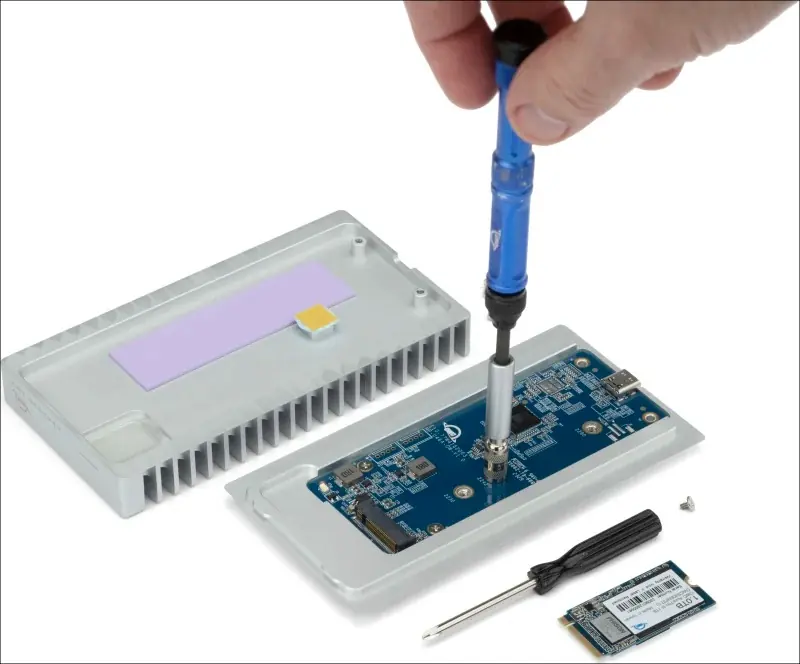

  5. Wsuń dysk NVMe M.2 pod lekkim kątem do złącza na płytce drukowanej.
  6. Zabezpiecz dysk śrubą montażową.

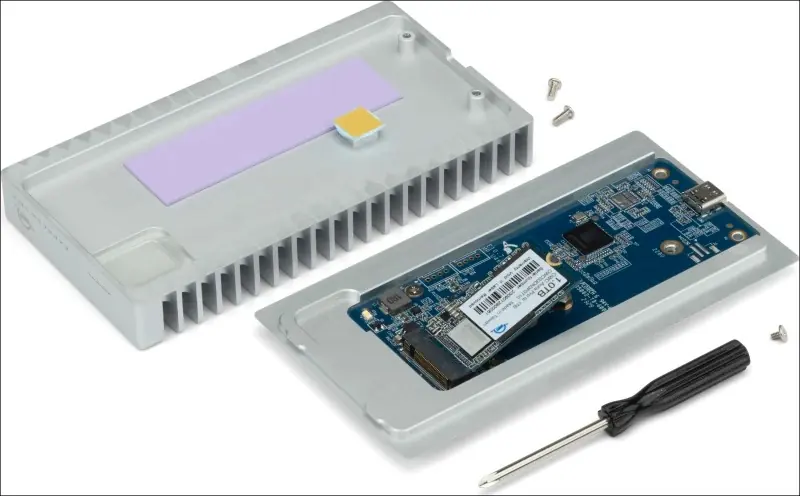

  7. Nałóż dolną tackę na obudowę, upewniając się, że podkładka termiczna przylega do dysku.
  8. Przykręć obudowę i przyklej gumową nóżkę.

Zarządzanie urządzeniem

Aby zapewnić optymalną wydajność w systemie Windows (wersja 1809 lub nowsza), zaleca się zmianę polityki usuwania dysku z "Szybkie usuwanie" na "Lepsza wydajność". Zawsze pamiętaj o bezpiecznym wysunięciu lub odmontowaniu woluminu w systemie operacyjnym przed odłączeniem kabla, aby uniknąć utraty danych.

Środki ostrożności

  • Nie używaj dysków NVMe z radiatorami, ponieważ nie zmieszczą się w obudowie.
  • Urządzenie nie jest kompatybilne z przednimi portami USB-C/USB-A w konsoli Sony Playstation 5.
  • Unikaj wystawiania urządzenia na działanie wilgoci, deszczu oraz ekstremalnych temperatur (zakres pracy: 5°C – 35°C).
  • Nie blokuj otworów wentylacyjnych.

Praktyczna pomoc

Typowe problemy

Wolna prędkość odczytu/zapisu w systemie Windows

Zmień politykę usuwania dysku w ustawieniach systemu Windows z 'Szybkie usuwanie' na 'Lepsza wydajność'.

Dysk nie jest widoczny w systemie Windows/ChromeOS/Android

Urządzenie jest fabrycznie sformatowane dla Mac (APFS). Musisz sformatować dysk w systemie operacyjnym, którego używasz.

Przed użyciem

  • Sprawdź, czy Twój komputer posiada port USB4 lub Thunderbolt (USB-C).
  • Przygotuj dołączony śrubokręt.
  • Jeśli instalujesz dysk 2242 lub 2230, przygotuj klucz nasadowy 5mm (brak w zestawie).
  • Upewnij się, że dysk NVMe M.2 nie posiada radiatora.

Parametry w praktyce

Obsługiwane formaty dysków
NVMe M.2 w rozmiarach 2280, 2242 oraz 2230.
Wskaźnik LED
Stałe światło oznacza połączenie, migające oznacza przesył danych.

Ilustracje i schematy

  • Porty: A - Wskaźnik LED, B - Mocowania stabilizatora kabla, C - Port USB4 40Gb/s.

Zgodność modelu

  • Wymaga portu USB4 lub Thunderbolt (USB-C).
  • Niekompatybilne z przednimi portami USB-C/USB-A w Sony Playstation 5.
  • Dyski z radiatorami nie pasują do obudowy.
