Instrukcja obsługi stacji dokującej OWC Flex 1U4

Poznaj OWC Flex 1U4: 4-kieszeniowa stacja dokująca Thunderbolt z obsługą PCIe. Instrukcja zawiera montaż dysków, instalację kart PCIe, konfigurację RAID i rozwiązywanie problemów.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • OWC Flex 1U4 to stacja dokująca Thunderbolt z 4 kieszeniami na dyski U.2/SATA oraz slotem PCIe, przeznaczona do montażu w szafie rack. str. 1, 3

Najważniejsze czynności

  • Instalacja dysków str. 7
  • Instalacja karty PCIe str. 8

Pierwsze uruchomienie

  • Podłącz zasilanie i kabel Thunderbolt 4 do komputera. str. 9

Problemy i rozwiązania

Urządzenie nie działa

Sprawdź zasilanie, kabel Thunderbolt 4 oraz podłączenie do komputera.

str. 9

Konserwacja i reset

  • Zaleca się odmontowanie dysków przed ich fizycznym wyjęciem. str. 5

Dane techniczne

Parametr Wartość Znaczenie Strony
Zgodność systemowa macOS 10.15.1+ Wymagany system operacyjny dla poprawnego działania. str. 3
Slot PCIe PCIe 3.0 x4 Prędkość slotu PCIe x16. str. 3

Gdzie szukać w PDF

  • Wprowadzenie i wymagania str. 3
  • Opis portów str. 4
  • Instalacja str. 7, 8
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Panel przedni OWC Flex 1U4 Strona 4 Instalacja karty PCIe Strona 8

Najważniejsze informacje z instrukcji

OWC Flex 1U4 to zaawansowane rozwiązanie typu rackmount, łączące 4-kieszeniową pamięć masową Thunderbolt, stację dokującą oraz możliwość rozbudowy o karty PCIe. Urządzenie jest przeznaczone do pracy z komputerami Mac wyposażonymi w porty Thunderbolt 3, Thunderbolt 4 lub USB4/Thunderbolt (USB-C) z systemem macOS 10.15.1 lub nowszym.

Opis urządzenia

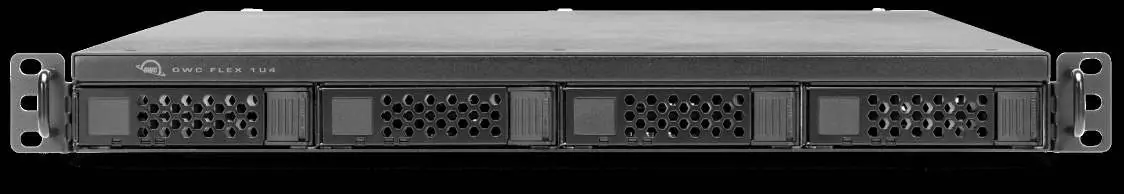

Panel przedni: Zawiera cztery kieszenie na dyski U.2/SATA oraz diody LED informujące o stanie zasilania i aktywności danych. Dioda A (biała) oznacza zasilanie i połączenie danych. Diody B (niebieska) i C (zielona) wskazują aktywność dysków U.2 lub SATA.

Panel przedni OWC Flex 1U4
Panel przedni OWC Flex 1U4

Panel tylny: Wyposażony w slot PCIe (x16 fizyczny, x4 elektryczny), porty USB 3.2 Gen 2 (Type-C i Type-A), dwa porty Thunderbolt 3 (85W dla hosta i 15W dla urządzeń peryferyjnych), port DisplayPort 1.4, włącznik zasilania oraz wejście zasilania.

Instalacja dysków

  1. Odblokuj kieszeń dysku, przesuwając zatrzask w prawo. Wyjmij tackę.
  2. Umieść dysk 3,5-calowy w tacce etykietą do góry, złączem w stronę otwartego końca. W przypadku dysków 2,5-calowych użyj dołączonego dystansu.
  3. Wyrównaj otwory i przykręć dysk śrubami.
  4. Wsuń tackę z dyskiem z powrotem do obudowy. Może być wymagane użycie dodatkowej siły, aby zapewnić poprawne połączenie ze złączem na płycie głównej.

Instalacja karty PCIe

Instalacja karty PCIe
Instalacja karty PCIe
  1. Odkręć pięć śrub zabezpieczających pokrywę obudowy (trzy na górze, dwie z tyłu) i zdejmij ją.
  2. Odkręć śrubę mocującą zaślepkę slotu PCIe.
  3. Wsuń kartę PCIe do slotu, upewniając się, że złącze jest poprawnie wyrównane. Nie używaj nadmiernej siły.
  4. Przykręć kartę do wspornika, a następnie zamknij obudowę, przykręcając z powrotem pięć śrub.

Użytkowanie i konserwacja

Urządzenie obsługuje funkcję hot-swap (wymiana dysków podczas pracy), jednak zaleca się odmontowanie dysków w systemie operacyjnym przed ich fizycznym wyjęciem. Do bezpiecznego wysuwania dysków zaleca się użycie aplikacji OWC Dock Ejector. Pamiętaj, aby nie blokować otworów wentylacyjnych i chronić urządzenie przed kurzem oraz ekstremalnymi temperaturami (zakres pracy: 10°C – 35°C).

Rozwiązywanie problemów

Jeśli urządzenie nie działa, sprawdź:

  • Czy kabel zasilający jest poprawnie podłączony do gniazdka i urządzenia.
  • Czy kabel Thunderbolt 4 jest prawidłowo wpięty w komputer i stację.
  • Czy włącznik zasilania na listwie (jeśli używana) jest włączony.
  • Spróbuj podłączyć urządzenie do innego komputera lub użyć innego kabla Thunderbolt 4.

Praktyczna pomoc

Typowe problemy

Urządzenie nie jest wykrywane przez komputer

Sprawdź połączenie kabla Thunderbolt 4 oraz zasilanie urządzenia. Upewnij się, że używasz certyfikowanego kabla.

Dysk nie jest widoczny w systemie

Upewnij się, że dysk został poprawnie zamontowany w kieszeni i dociśnięty do złącza. Sprawdź, czy dysk został sformatowany.

Przed użyciem

  • Sprawdź wymagania systemowe (macOS 10.15.1 lub nowszy)
  • Przygotuj śrubokręt Philips PH02
  • Upewnij się, że masz wolny slot 1U w szafie rack (opcjonalnie)
  • Pobierz oprogramowanie SoftRAID dla optymalnej wydajności

Parametry w praktyce

PCIe x16 slot
Slot o prędkości PCIe 3.0 x4, obsługuje karty o pełnej wysokości i pojedynczej szerokości.
Thunderbolt 3 (85W)
Port do podłączenia komputera hosta, zapewniający ładowanie o mocy 85W.
USB 3.2 Gen 2
Porty o przepustowości 10Gb/s dla szybkich transferów danych.

Ilustracje i schematy

  • Panel przedni pokazuje diody LED dla każdego z 4 dysków.
  • Panel tylny zawiera porty PCIe, USB, Thunderbolt, DisplayPort oraz włącznik zasilania.

Zgodność modelu

  • Wymaga komputera Mac z Thunderbolt 3, 4 lub USB4.
  • Karty GPU nie są obsługiwane.
  • Karty PCIe muszą działać bez sterowników lub posiadać sterowniki zgodne z Thunderbolt.
