Instrukcja obsługi obudowy dyskowej OWC Flex 1U4

Najważniejsze informacje

OWC Flex 1U4 to wydajna obudowa dyskowa typu rack, przeznaczona do pracy z komputerami Mac. Urządzenie wymaga systemu macOS 10.15 lub nowszego oraz komputera z portem Thunderbolt (USB-C). Obudowa obsługuje do czterech dysków 3.5”/2.5” SATA, SAS oraz NVMe U.2.

Opis urządzenia

Panel przedni zawiera uchwyty do wysuwania urządzenia z szafy rack oraz wskaźniki LED stanu dysków (zielony dla SATA, niebieski dla U.2). Panel tylny wyposażony jest w porty USB 3.2 Gen 2 (Type-C i Type-A), porty Thunderbolt 4 (85W dla hosta, 15W dla urządzeń), DisplayPort 1.4 oraz przełącznik zasilania.

Instalacja dysków

Aby zainstalować dyski w obudowie:

1. Umieść urządzenie na powierzchni wolnej od ładunków elektrostatycznych.
2. Odblokuj mechanizm tacki dysku, naciskając go (czerwony wskaźnik oznacza zablokowanie).
3. Wysuń tackę, naciskając tabulator w prawo.
4. Umieść dysk w tacce etykietą do góry i zabezpiecz go śrubami.
5. Wsuń tackę z powrotem do wnęki i dociśnij drzwiczki, aby zakończyć połączenie.

Instalacja karty PCIe

Instalacja karty PCIe jest opcjonalna:

1. Odkręć pięć śrub zabezpieczających pokrywę obudowy (trzy na górze, dwie z tyłu) i zdejmij ją.

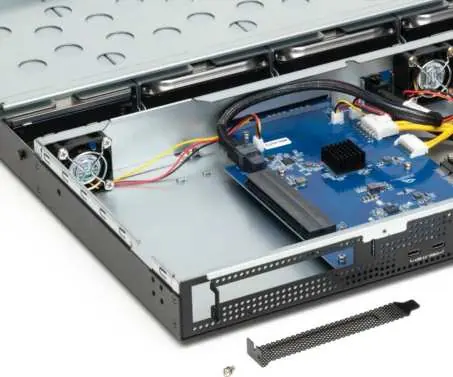

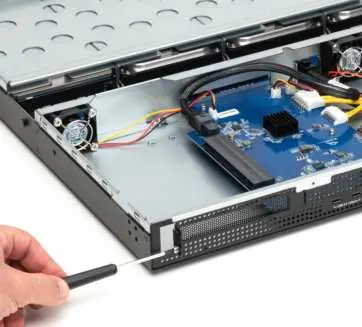

2. Odkręć śrubę mocującą zaślepkę slotu PCIe.
3. Dopasuj złącze karty do slotu PCIe i delikatnie ją wsuń. Nie używaj siły.

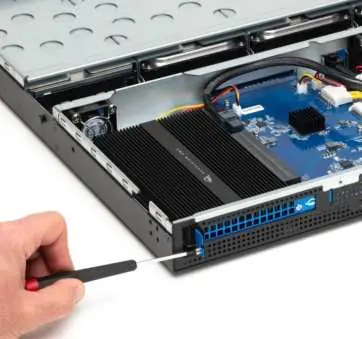

4. Przykręć kartę do wspornika, załóż pokrywę i zabezpiecz ją śrubami.

Konfiguracja RAID

Zaleca się pobranie i instalację najnowszej wersji oprogramowania OWC SoftRAID dla uzyskania najlepszej wydajności. SoftRAID pomaga w formatowaniu dysków i tworzeniu woluminów RAID (0, 1, 5, itp.). Licencja na oprogramowanie znajduje się na spodzie urządzenia.

Montaż w szafie rack

1. Przygotuj dwie uszy montażowe (rack ears) i śruby.
2. Dopasuj uszy do otworów montażowych w obudowie. Upewnij się, że wygięte końce skierowane są na zewnątrz.
3. Przykręć uszy do obudowy.
4. Umieść urządzenie w szafie rack i przykręć uszy do szyn szafy.

Zarządzanie urządzeniem

W przypadku awarii dysku w konfiguracji RAID 5, system wyemituje sygnał dźwiękowy. Należy wtedy wymienić uszkodzony dysk na identyczny model. Zawsze wysuwaj lub odmontowuj woluminy w systemie operacyjnym przed wyłączeniem lub odłączeniem urządzenia.

Rozwiązywanie problemów

Jeśli urządzenie nie działa poprawnie, sprawdź:

• Czy kabel zasilający jest podłączony do sprawnego gniazdka.
• Czy przełącznik zasilania na listwie (jeśli używana) jest włączony.
• Czy kabel Thunderbolt jest poprawnie podłączony do komputera i obudowy.
• Czy sterownik jest zainstalowany (sprawdź w System Information > PCIe na Macu).

Bezpieczeństwo

Nie wystawiaj urządzenia na działanie wilgoci, deszczu ani ekstremalnych temperatur. Nie blokuj otworów wentylacyjnych. Używaj zabezpieczeń antystatycznych podczas obsługi wnętrza urządzenia.
