Instrukcja obsługi pompy zatapialnej Pedrollo MC-F
Szybki przewodnik po instrukcji obsługi pompy zatapialnej Pedrollo serii MC-F. Sprawdź dane techniczne, limity pracy, wymiary, schematy montażu oraz informacje o akcesoriach.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

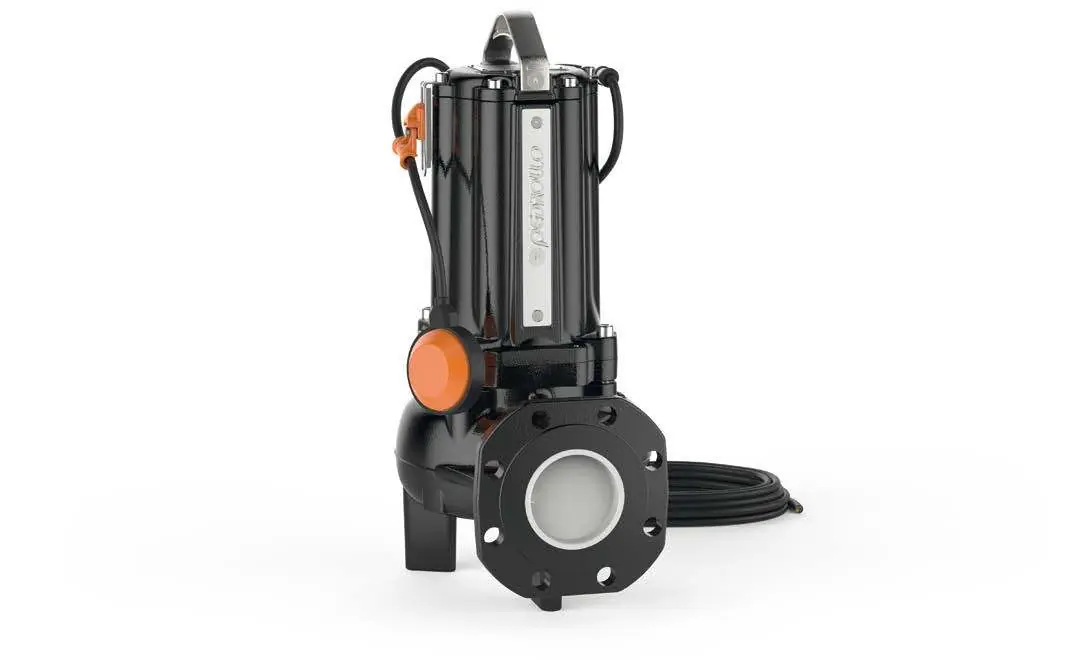

Pompy serii Pedrollo MC-F to zatapialne pompy dwukanałowe, zaprojektowane do pracy z cieczami zawierającymi ciała stałe, ściekami, wodą brudną, osadami oraz wodami gruntowymi. Urządzenia charakteryzują się wysoką wytrzymałością dzięki konstrukcji z żeliwa.
- Zastosowanie: Budynki mieszkalne, obiekty użyteczności publicznej, zakłady przemysłowe, parkingi i myjnie.
- Limity pracy: Maksymalna temperatura cieczy wynosi +40 °C. Maksymalna głębokość zanurzenia to 10 m (przy odpowiednim kablu zasilającym).
- Wymagania dla modeli trójfazowych: Gwarancja jest ważna tylko wtedy, gdy wbudowany termik silnika jest prawidłowo podłączony do panelu sterowania.
Dane techniczne
Pompy oferują wydajność do 1600 l/min (96 m³/h) oraz wysokość podnoszenia do 25 m. Średnica przelotu ciał stałych zależy od modelu:
- MC /50-F: do Ø 50 mm.
- MC /65-F: do Ø 65 mm.
Wszystkie modele posiadają kabel zasilający o długości 10 m. Modele jednofazowe (MCm) są wyposażone w wyłącznik pływakowy oraz skrzynkę sterowniczą.
Instalacja i użytkowanie
Pompy mogą być instalowane w systemach podnoszenia ścieków z wykorzystaniem akcesoriów montażowych. Dostępne są wersje z poziomym lub pionowym wylotem oraz prowadnicami o średnicy 3/4" lub 2".
- Akcesoria: Dostępne są zestawy stóp sprzęgających, prowadnice, wsporniki rur prowadzących oraz panele sterowania QES dla pomp trójfazowych.
- Stabilność: W przypadku użycia rur prowadzących, należy stosować wsporniki pośrednie co 2 metry (dla rur 3/4") lub co 3 metry (dla rur 2").
Budowa i komponenty
Główne elementy pompy obejmują:
- Korpus pompy z żeliwa z obróbką kataforetyczną.
- Wirnik dwukanałowy ze stali nierdzewnej AISI 304.
- Podwójne uszczelnienie mechaniczne z komorą olejową.
- Silnik z izolacją klasy F i stopniem ochrony IP X8.
Konserwacja i bezpieczeństwo
Przed przystąpieniem do jakichkolwiek prac przy pompie należy upewnić się, że zasilanie jest odłączone. W przypadku modeli trójfazowych, konieczne jest zapewnienie zewnętrznego zabezpieczenia termicznego silnika, aby zachować warunki gwarancji.
Praktyczna pomoc
Typowe problemy
Gwarancja dla modeli trójfazowych nie jest uznawana.
Upewnij się, że wbudowany termik silnika jest prawidłowo podłączony do zewnętrznego panelu sterowania.
Pompa nie działa w trybie ciągłym.
Sprawdź, czy głębokość zanurzenia jest zgodna z limitem (min. 320 mm dla MC/50, 360 mm dla MC/65).
Przed użyciem
- Sprawdź, czy temperatura cieczy nie przekracza +40 °C.
- Upewnij się, że średnica ciał stałych w cieczy nie przekracza limitu (50 mm lub 65 mm w zależności od modelu).
- Dla modeli jednofazowych sprawdź podłączenie wyłącznika pływakowego.
- Upewnij się, że kabel zasilający ma odpowiednią długość i jest zabezpieczony.
- W przypadku modeli trójfazowych upewnij się, że posiadasz panel sterowania QES.
Parametry w praktyce
- Protection rating
- IP X8 – pompa jest całkowicie wodoszczelna przy zanurzeniu.
Ilustracje i schematy
- Schemat wymiarów pokazuje kluczowe punkty montażowe (a, b, c, h, h1) niezbędne do instalacji w systemie podnoszenia ścieków.
- Rysunek przekrojowy przedstawia budowę pompy, w tym wirnik dwukanałowy i uszczelnienie mechaniczne.
Zgodność modelu
- Modele jednofazowe (MCm) posiadają wbudowany wyłącznik pływakowy i skrzynkę sterowniczą.
- Modele trójfazowe wymagają zewnętrznego panelu sterowania (QES) z podłączeniem zabezpieczenia termicznego.
