Katalog części silnika Danfoss Series 51 160cc - Instrukcja

Szybki przewodnik po katalogu części dla silników o zmiennej pojemności Danfoss Series 51 160cc. Znajdź numery części, schematy montażowe i informacje serwisowe.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z katalogu

Niniejszy dokument jest katalogiem części zamiennych dla silników o zmiennej pojemności Danfoss Series 51 160cc. Służy on do identyfikacji poszczególnych komponentów, zestawów naprawczych oraz zrozumienia konfiguracji urządzenia w celu poprawnego zamawiania części.

Identyfikacja części

Aby poprawnie zidentyfikować potrzebną część, należy skorzystać z tabliczki znamionowej umieszczonej na obudowie silnika. Kluczowe informacje to:

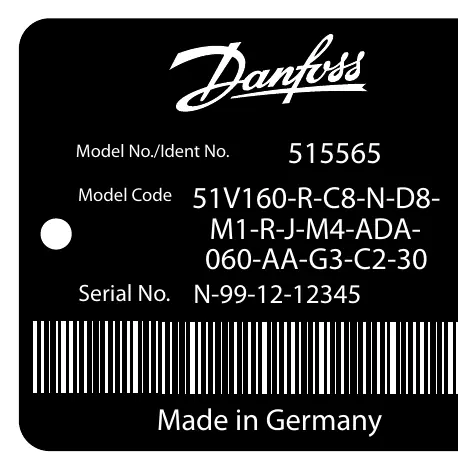

Tabliczka znamionowa silnika
Tabliczka znamionowa silnika
  • Kod modelu (Model code) – definiuje specyficzną jednostkę.
  • Numer modelu/materiału (Model/material number) – używany przez fabrykę do produkcji.
  • Numer seryjny (Serial number) – zawiera datę produkcji (rok i tydzień) oraz numer seryjny jednostki.

W przypadku części z różnymi konfiguracjami, należy sprawdzić datę produkcji urządzenia, aby dobrać właściwy numer części.

Korzystanie z katalogu

Katalog jest podzielony na sekcje odpowiadające różnym podzespołom silnika. Każda sekcja zawiera schemat konfiguracji części (exploded view) oraz tabelę z wykazem części, numerami katalogowymi i ilością na model. Warto zwrócić uwagę na biuletyny serwisowe (Service Bulletins), które zawierają ważne informacje o zmianach konstrukcyjnych i zamienności części.

Przegląd sekcji części

Katalog obejmuje następujące główne podzespoły:

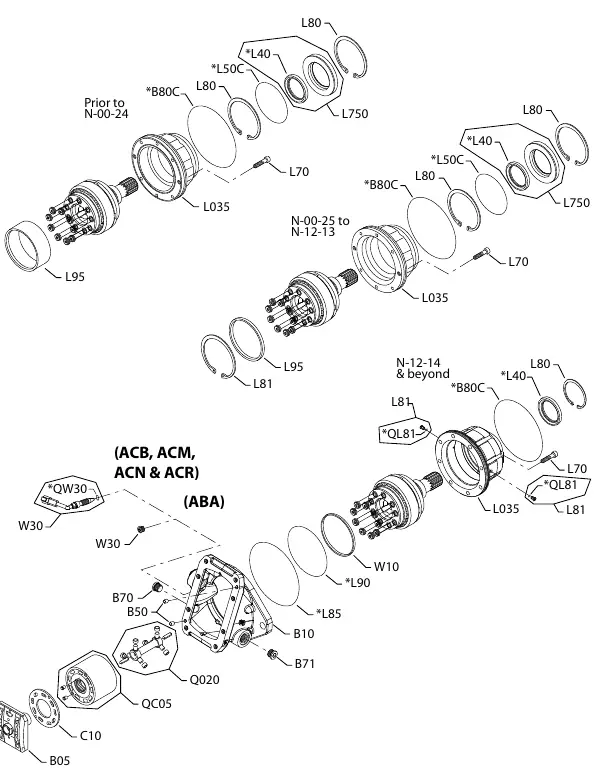

Schemat konfiguracji części (Special hardware)
Schemat konfiguracji części (Special hardware)

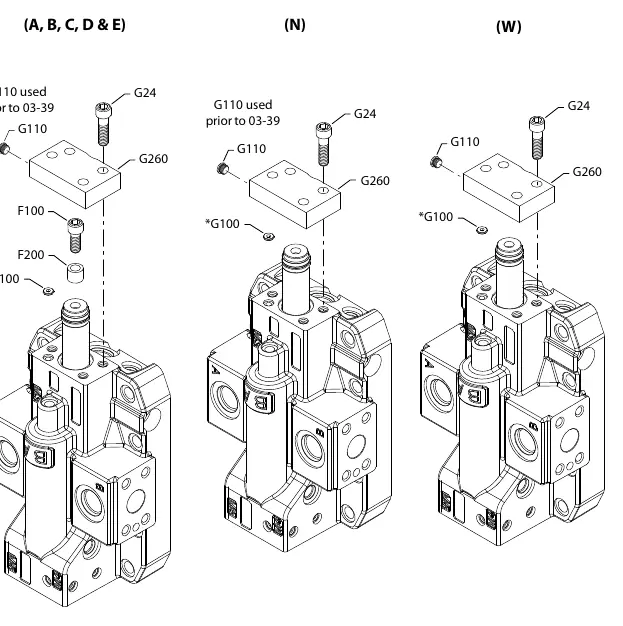

Schemat maksymalnej pojemności
Schemat maksymalnej pojemności
  • Hardware specjalny (Special hardware)
  • Maksymalna pojemność (Maximum displacement)
  • Pokrywa końcowa (Endcap)
  • Próg/zakres (Threshold/range)
  • Zawór ciśnienia ładowania (Charge relief)
  • Wał wyjściowy (Output shaft)
  • Sterowanie (Control)
  • Zasilanie serwo (Servo supply)
  • Płukanie pętli (Loop flushing)
  • Rampa sterowania (Control ramp)
  • Kryza (Orifice)
  • Minimalna pojemność (Minimum displacement)
  • Regulator PCOR
  • Zestaw uszczelek (Overhaul seal kit)

Biuletyny serwisowe

Na końcu katalogu znajdują się biuletyny serwisowe. Są one kluczowe dla prawidłowej konserwacji i naprawy, ponieważ informują o wycofanych częściach, zmianach w procedurach montażu oraz o tym, które części są zamienne, a które nie.

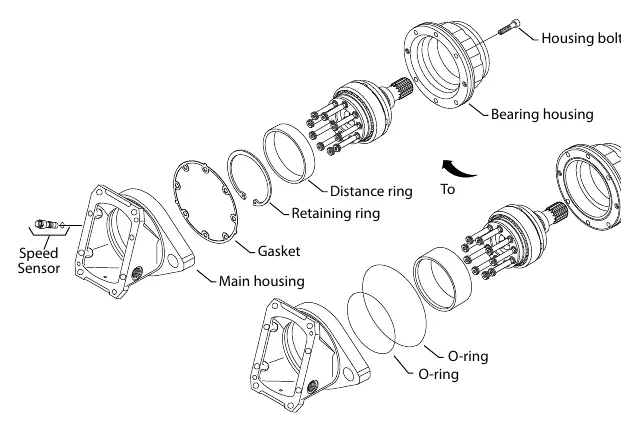

Schemat montażu czujnika prędkości
Schemat montażu czujnika prędkości

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Trudności z identyfikacją części

Sprawdź kod modelu i datę produkcji na tabliczce znamionowej silnika.

Część nie pasuje

Sprawdź biuletyny serwisowe na końcu katalogu, czy nie nastąpiła zmiana konstrukcyjna dla danego numeru seryjnego.

Brak pewności co do konfiguracji

Skorzystaj z diagramu kodów zamówień na stronie 9, aby zrozumieć konfigurację swojego silnika.

Przed użyciem

  • Zlokalizuj tabliczkę znamionową na obudowie silnika.
  • Zapisz kod modelu (Model code).
  • Zapisz numer seryjny (Serial number).
  • Określ datę produkcji na podstawie numeru seryjnego.
  • Sprawdź, czy dla danego podzespołu nie wydano biuletynu serwisowego.

Ilustracje i schematy

  • Schematy typu 'exploded view' pokazują kolejność montażu części.
  • Elementy oznaczone gwiazdką (*) wchodzą w skład zestawu uszczelek (base motor seal kit Q210).

Zgodność modelu

  • Części mogą różnić się w zależności od daty produkcji (rok-tydzień).
  • Biuletyny serwisowe zawierają informacje o zamienności części.
