Instrukcja obsługi konwertera RGBlink TAO 1tiny v2

Szybki przewodnik po obsłudze konwertera RGBlink TAO 1tiny v2. Dowiedz się, jak podłączyć urządzenie, skonfigurować sieć, zarządzać NDI oraz przeprowadzić aktualizację oprogramowania.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • TAO 1tiny v2 to konwerter wideo UVC na HDMI z obsługą NDI. Wymaga zasilania 5V/2A. Domyślny adres IP to 192.168.5.100, a dane logowania to admin/admin. str. 2, 5

Najważniejsze czynności

  • Podłączanie kamery USB str. 3
  • Konfiguracja sieci str. 4, 6

Pierwsze uruchomienie

  • Podłącz zasilanie 5V/2A, podłącz kabel HDMI do monitora, ustaw statyczny adres IP komputera w podsieci 192.168.5.x, zaloguj się przez przeglądarkę na 192.168.5.100. str. 2, 4, 5

Problemy i rozwiązania

NDI encoding/decoding conflict

NDI encoding and decoding cannot be performed simultaneously.

str. 9

Konserwacja i reset

  • Aktualizacja firmware przez USB str. 13

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 5V/2A Wymagane zasilanie zewnętrzne str. 2

Gdzie szukać w PDF

  • Opis interfejsu str. 2
  • Podłączenie kamery str. 3
  • Konfiguracja sieci str. 4, 6
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Opis portów urządzenia Strona 2 Dodatkowe zdjęcie montażowe ze strony 6 Strona 6 Monitorowanie statusu urządzenia Strona 7 Dodatkowe zdjęcie montażowe ze strony 8 Strona 8 Ustawienia dekodowania NDI Strona 9 Dodatkowe zdjęcie montażowe ze strony 10 Strona 10

Najważniejsze informacje z instrukcji

Konwerter RGBlink TAO 1tiny v2 służy do konwersji sygnału wideo UVC na HDMI oraz obsługi kodowania i dekodowania NDI. Urządzenie wymaga zasilania 5V/2A (nie należy używać portu USB komputera). Domyślny adres IP urządzenia to 192.168.5.100, a dane logowania do panelu zarządzania to admin/admin.

Opis urządzenia

Urządzenie posiada następujące porty:

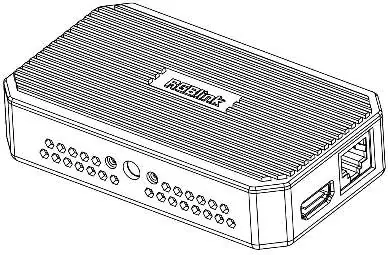

Opis portów urządzenia
Opis portów urządzenia
  • 01: Wejście zasilania USB-C
  • 02: Port sterowania USB 2.0
  • 03: Wejście USB-C
  • 04: Wyjście HDMI 2.0
  • 05: Port Gigabit Ethernet

Podłączenie i instalacja

Aby podłączyć kamerę USB:

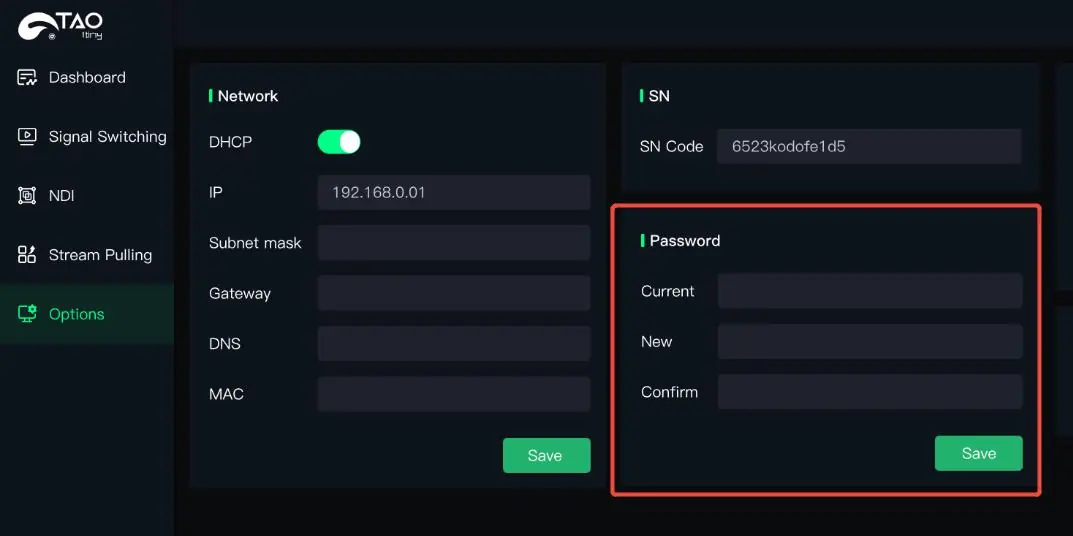

Dodatkowe zdjęcie montażowe ze strony 6
Dodatkowe zdjęcie montażowe ze strony 6

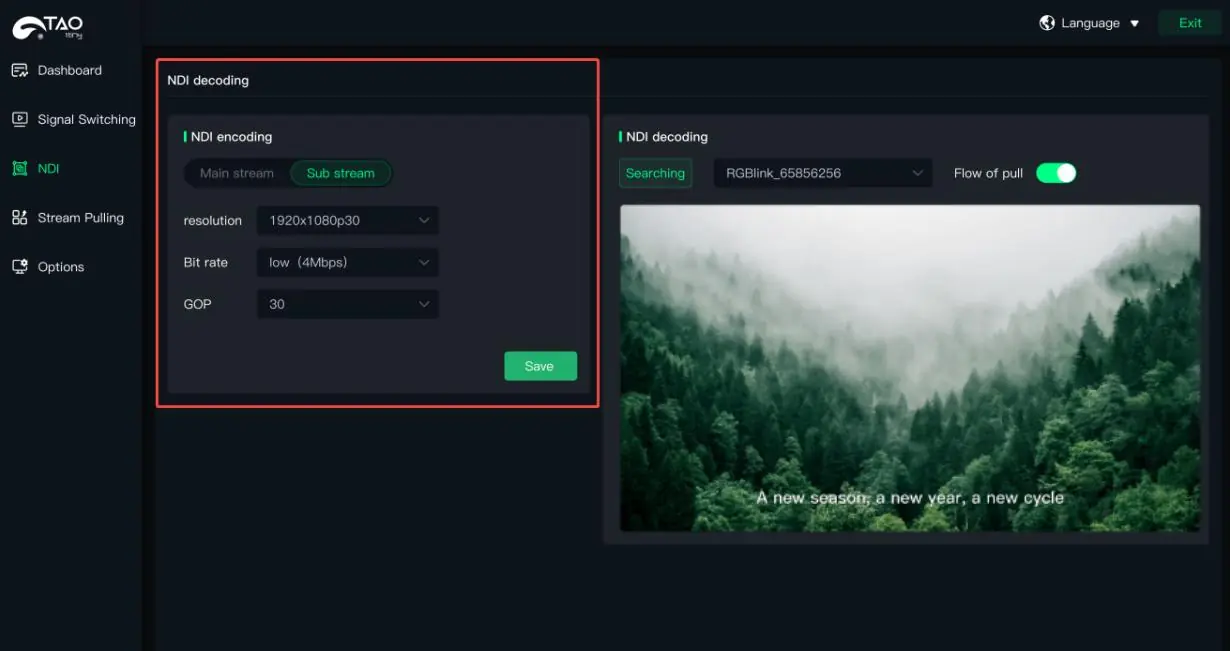

Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 8

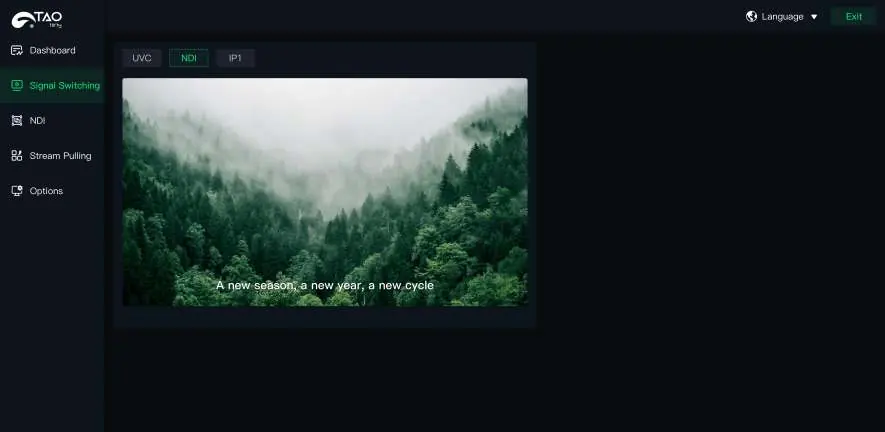

Dodatkowe zdjęcie montażowe ze strony 10
Dodatkowe zdjęcie montażowe ze strony 10
  1. Podłącz zasilanie USB-C do urządzenia.
  2. Podłącz kamerę USB do portu wejściowego USB-C (urządzenie może zasilać kamerę napięciem 5V/1A).
  3. Podłącz wyjście HDMI do monitora.

Ważne: Odstęp między wyłączeniem a ponownym włączeniem zasilania musi wynosić co najmniej 30 sekund.

Konfiguracja sieci

Dostęp do panelu zarządzania odbywa się przez przeglądarkę internetową. Aby uzyskać dostęp:

  1. Podłącz urządzenie do wyświetlacza, aby sprawdzić adres IP.
  2. Ustaw statyczny adres IP komputera w tej samej podsieci (np. 192.168.5.x).
  3. Wpisz adres 192.168.5.100 w przeglądarce.
  4. Zaloguj się używając domyślnych danych: admin/admin.

Po zalogowaniu zaleca się zmianę hasła oraz włączenie DHCP w ustawieniach sieciowych, jeśli sieć automatycznie przydziela adresy.

NDI (Kodowanie i Dekodowanie)

Urządzenie obsługuje kodowanie NDI (przesył wideo z kamery USB do sieci) oraz dekodowanie NDI (odbiór sygnału NDI i wyświetlanie przez HDMI). Uwaga: Kodowanie i dekodowanie NDI nie mogą być wykonywane jednocześnie.

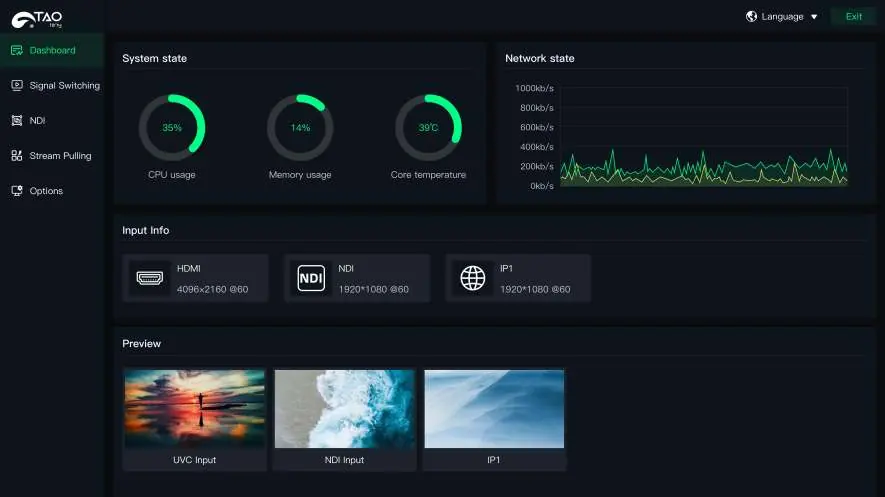

Monitorowanie statusu urządzenia
Monitorowanie statusu urządzenia

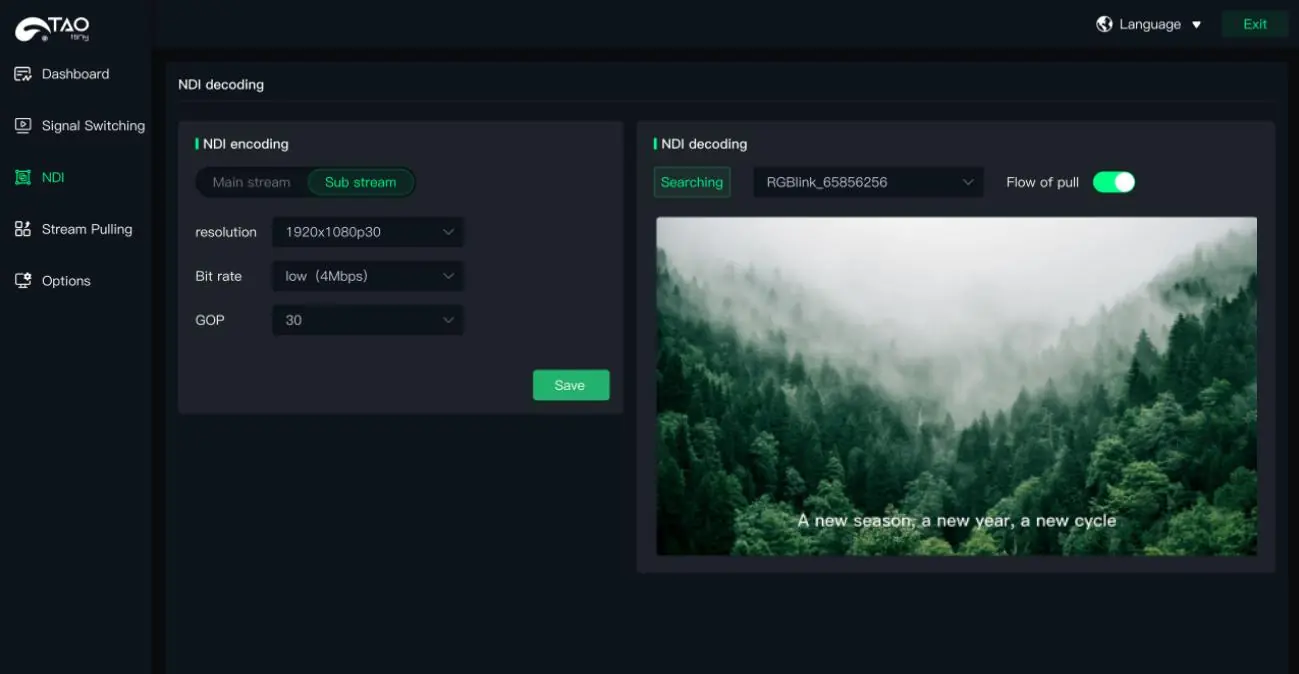

Ustawienia dekodowania NDI
Ustawienia dekodowania NDI

Aktualizacja oprogramowania

Aktualizację przeprowadza się za pomocą pamięci USB:

  1. Pobierz plik firmware ze strony RGBlink i skopiuj go na pamięć USB.
  2. Włóż pamięć do portu USB 2.0 urządzenia.
  3. Urządzenie zaktualizuje się automatycznie i zrestartuje.

Praktyczna pomoc

Typowe problemy

Urządzenie nie jest rozpoznawane po włączeniu

Upewnij się, że odstęp między wyłączeniem a włączeniem zasilania wynosi ponad 30 sekund.

Brak dostępu do strony zarządzania

Upewnij się, że komputer znajduje się w tej samej podsieci (np. 192.168.5.x) co urządzenie (domyślnie 192.168.5.100).

Przed użyciem

  • Użyj zasilacza 5V/2A (nie używaj portu USB komputera).
  • Podłącz kabel HDMI do wyświetlacza.
  • Podłącz kamerę USB lub switcher do odpowiedniego portu.
  • Upewnij się, że sieć LAN jest skonfigurowana.

Ilustracje i schematy

  • Schemat połączeń pokazuje podłączenie kamery USB do portu wejściowego USB-C oraz monitora do wyjścia HDMI.
  • Schemat sieci pokazuje podłączenie urządzenia do switcha w celu komunikacji z komputerem.

Zgodność modelu

  • Kompatybilne z RGBlink mini, mini-pro, mini-edge, mini-mx, vue PTZ 2K.
  • Kompatybilne z Blackmagic Design ATEM mini.
  • Kompatybilne z kamerami DJI Osmo Action 5, 4, POCKET 3.
  • Kompatybilne z Insta360 X3, link UHD4KAI WEBCAM.
