Instrukcja obsługi modulatora wideo Channel Vision CVT 1stereo/1ub/2ub/3ub/uhf-II

Szybki przewodnik po instalacji i konfiguracji modulatora wideo Channel Vision CVT. Dowiedz się, jak podłączyć źródła sygnału, ustawić kanały, rozwiązywać problemy z obrazem i zaprojektować system dystrybucji sygnału TV.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Modulator wideo Channel Vision CVT służy do przesyłania sygnałów audio/wideo z różnych źródeł (np. kamer, odtwarzaczy) do wielu telewizorów w domu poprzez istniejącą sieć kablową. str. 1, 2

Najważniejsze czynności

  • Ustawianie kanałów str. 2, 3
  • Konfiguracja wejść str. 2

Pierwsze uruchomienie

  • Podłączenie i konfiguracja str. 2

Problemy i rozwiązania

Śnieżenie obrazu

Sprawdź pasmo kanałów (UHF/Cable) i połączenia.

str. 4
Brak modulacji

Sprawdź wentylację urządzenia.

str. 4

Dane techniczne

Parametr Wartość Znaczenie Strony
RF Output 35dBmV Maksymalna moc wyjściowa str. 7
Input Voltage 115 VAC, 50/60Hz Zasilanie str. 7

Gdzie szukać w PDF

  • Instrukcja instalacji str. 2
  • Schematy połączeń str. 3, 6
  • Rozwiązywanie problemów str. 4, 5
  • Specyfikacje techniczne str. 7
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Modulator wideo Channel Vision CVT umożliwia mapowanie sygnałów audio/wideo z maksymalnie trzech źródeł (np. kamer, odtwarzaczy DVD, systemów stereo) na nieużywane kanały telewizyjne w domu. Dzięki temu sygnał z tych urządzeń jest dostępny na każdym telewizorze podłączonym do sieci kablowej. Urządzenie jest przeznaczone do profesjonalnej instalacji przez certyfikowanych dealerów.

Instalacja i konfiguracja

Podstawowa instalacja polega na podłączeniu źródeł wideo do wejść modulatora, ustawieniu odpowiedniego zakresu kanałów za pomocą przełączników DIP oraz podłączeniu wyjścia RF do sieci telewizyjnej za pomocą dostarczonego sumatora.

Schemat podstawowej instalacji (Basic Setup)
Schemat podstawowej instalacji (Basic Setup)
Tabela ustawień przełączników DIP
Tabela ustawień przełączników DIP
Schemat Splitter/Home Run Design
Schemat Splitter/Home Run Design

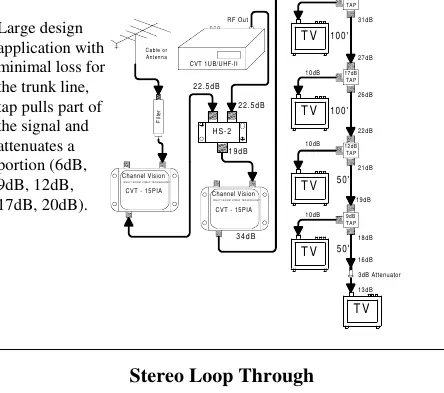

Schemat Tap System
Schemat Tap System

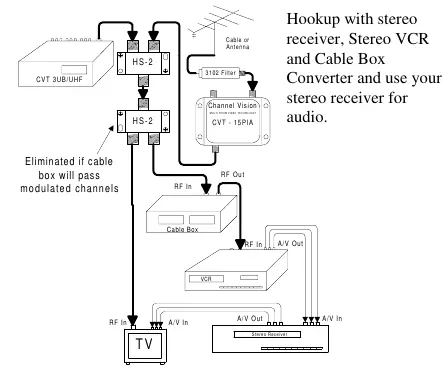

Schemat Bypass Cable Box Converter
Schemat Bypass Cable Box Converter
  • Ustawienia kanałów: Przed podłączeniem zasilania ustaw przełączniki DIP zgodnie z tabelą w instrukcji, aby wybrać odpowiednie pasmo (UHF lub Cable).
  • Konfiguracja kanałów: Po włączeniu telewizora użyj przycisku SELECT na modulatorze, aby wybrać wejście (A, B lub C). Przytrzymaj SELECT przez 2 sekundy, aż dioda zacznie migać, aby wejść w tryb zmiany kanału, a następnie użyj przycisków UP/DOWN.
  • Poziom sygnału: System powinien zapewniać około 10dBmV sygnału do każdego telewizora. Zbyt słaby sygnał powoduje śnieżenie, zbyt silny może przesterować starsze odbiorniki.

Rozwiązywanie problemów

W przypadku problemów z obrazem lub dźwiękiem, instrukcja sugeruje następujące kroki:

  • Brak modulacji: Sprawdź wentylację urządzenia. Jeśli urządzenie jest gorące, odłącz je i pozwól mu ostygnąć.
  • Śnieżenie: Upewnij się, że modulator i telewizor są ustawione na to samo pasmo (UHF lub Cable). Sprawdź połączenia kablowe.
  • Czarny obraz: Sprawdź, czy źródło wideo (np. VCR) działa poprawnie, podłączając je bezpośrednio do telewizora.
  • Zakłócenia (duchy, linie): Sprawdź jakość kabli (zalecane RG6 Quad) oraz czy wszystkie nieużywane porty są zakończone terminatorem 75Ω.

Dane techniczne

Modulator obsługuje standard NTSC. Posiada wejścia RCA dla wideo i audio. Zasilanie wynosi 115 VAC, 50/60Hz. Urządzenie posiada regulowany tłumik (attenuator) do balansu sygnału.

Praktyczna pomoc

Typowe problemy

Brak modulacji (urządzenie nie działa)

Sprawdź wentylację. Urządzenie wymaga odpowiedniego przepływu powietrza. Odłącz zasilanie, pozwól urządzeniu ostygnąć i zainstaluj w dobrze wentylowanym miejscu.

Śnieżenie obrazu

Sprawdź, czy modulator i telewizor są ustawione na to samo pasmo (UHF lub Cable). Sprawdź połączenia kablowe i upewnij się, że kanał nie jest blokowany przez auto-programowanie telewizora.

Czarny obraz

Sprawdź, czy źródło wideo (np. VCR) działa, podłączając je bezpośrednio do telewizora. Sprawdź zasilanie źródła.

Duchy na obrazie

Zakończ wszystkie nieużywane porty terminatorem 75Ω. Sprawdź jakość kabla koncentrycznego (zalecane RG6 Quad).

Przed użyciem

  • Upewnij się, że wszystkie splittery i wzmacniacze są szerokopasmowe (5MHz do 1GHz).
  • Dąż do uzyskania siły sygnału 10dBmV przy każdym telewizorze.
  • Ustaw przełączniki DIP przy wyłączonym zasilaniu.
  • Pozostaw odstęp 1-2 kanałów między kanałami modulowanymi a aktywnymi kanałami telewizyjnymi.
  • Używaj dobrze ekranowanych kabli RG6 Quad lub RG11.

Parametry w praktyce

Input Voltage
Wymagane zasilanie: 115 VAC, 50/60Hz.

Ilustracje i schematy

  • Schemat 'Basic Setup' pokazuje poprawne podłączenie modulatora do anteny/kabla oraz telewizorów.
  • Schemat 'Dip Switch Settings' wyjaśnia, jak ustawić przełączniki dla różnych zakresów kanałów (UHF, Cable).
  • Schematy na stronie 6 pokazują zaawansowane konfiguracje, takie jak 'Splitter/Home Run Design' czy 'Bypass Cable Box'.

Zgodność modelu

  • Urządzenie przeznaczone do systemów NTSC.
  • Wymaga profesjonalnej instalacji przez certyfikowanych dealerów.
  • Nie używać w systemach z sygnałami powyżej 15.5dBmV wchodzącymi do telewizora.
