Instrukcja obsługi monitora LCD Samsung SyncMaster 2233BW/2233GW
Szybki przewodnik po instrukcji obsługi monitora LCD Samsung SyncMaster 2233BW/2233GW. Dowiedz się, jak podłączyć monitor, skonfigurować ustawienia obrazu, zainstalować sterowniki i rozwiązywać typowe problemy.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja obsługi monitora Samsung SyncMaster 2233BW/2233GW zawiera szczegółowe informacje dotyczące instalacji, konfiguracji ustawień obrazu, obsługi menu OSD oraz rozwiązywania typowych problemów technicznych. str. 1, 10, 15, 44
Najważniejsze czynności
- Podłączanie monitora do komputera str. 15
- Regulacja ustawień obrazu (OSD) str. 32, 33
Pierwsze uruchomienie
- Podłącz kabel zasilający i sygnałowy, a następnie włącz komputer i monitor. str. 15
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak obrazu
Sprawdź podłączenie kabli, upewnij się, że komputer nie jest w trybie oszczędzania energii.
str. 45, 46
Komunikat 'Not Optimum Mode'
Zmień rozdzielczość karty graficznej na 1680 x 1050 przy 60 Hz.
str. 45, 46Konserwacja i reset
- Przywracanie ustawień fabrycznych: MENU -> Setup -> Reset -> Yes. str. 41
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość | 1680 x 1050 @ 60 Hz | Optymalna i maksymalna rozdzielczość. | str. 50, 53 |
| Zasilanie | AC 100 - 240 V~ | Napięcie zasilania. | str. 50, 53 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 2, 8
- Instalacja i podłączenia str. 10, 15
- Regulacja monitora (OSD) str. 31, 43
- Rozwiązywanie problemów str. 44, 49
- Dane techniczne str. 50, 53
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego użytkowania, instalacji oraz konfiguracji monitora LCD Samsung SyncMaster 2233BW/2233GW. Kluczowe aspekty obejmują prawidłowe podłączenie kabli, instalację sterowników oraz korzystanie z menu ekranowego (OSD) w celu optymalizacji jakości obrazu.
Opis urządzenia i przyciski

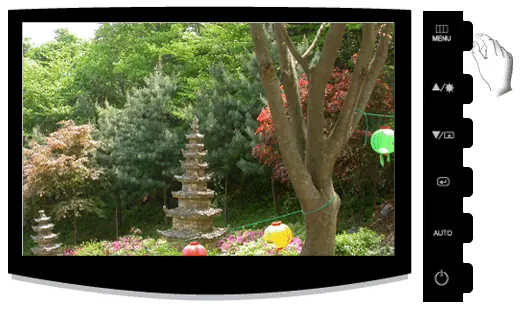

Panel przedni monitora wyposażony jest w przyciski sterujące:
- MENU: Otwiera menu OSD i służy do wyjścia z niego.
- Brightness: Regulacja jasności, gdy menu OSD nie jest aktywne.
- Customized Key: Przycisk z możliwością przypisania funkcji.
- AUTO: Automatyczna regulacja ustawień obrazu (dostępna w trybie analogowym).
- Power: Włączanie i wyłączanie monitora.
Podłączenie monitora
Monitor posiada porty zasilania, DVI oraz RGB (D-Sub). Aby podłączyć monitor do komputera:
- Podłącz kabel zasilający do portu POWER.
- Podłącz kabel sygnałowy (D-Sub lub DVI) do odpowiedniego portu w monitorze i karcie graficznej komputera.
- Włącz monitor i komputer.
Montaż i podstawka
Monitor obsługuje standard montażu VESA 100 mm x 100 mm. Aby zamontować monitor na uchwycie ściennym lub ramieniu:
- Wyłącz monitor i odłącz kabel zasilający.
- Połóż monitor ekranem do dołu na miękkiej powierzchni.
- Odkręć cztery śruby i zdejmij podstawę.
- Przymocuj uchwyt VESA za pomocą odpowiednich śrub.
Konfiguracja obrazu (OSD)
Menu OSD pozwala na zaawansowaną regulację parametrów obrazu, takich jak:
- Picture: Jasność, kontrast, MagicBright.
- Color: MagicColor, tonacja kolorów, balans RGB.
- Image: Coarse, Fine, ostrość, pozycja H/V.
- OSD: Język, przezroczystość, czas wyświetlania menu.
Oprogramowanie
Dołączone oprogramowanie (Natural Color, MagicTune, MultiScreen) pomaga w zarządzaniu kolorami, ustawieniami monitora oraz układem okien na pulpicie. Instalacja wymaga systemu Windows 2000 lub nowszego.
Rozwiązywanie problemów
W przypadku problemów z obrazem:
- Brak obrazu: Sprawdź podłączenie kabla zasilającego i sygnałowego.
- Komunikat "Not Optimum Mode": Ustaw rozdzielczość na 1680 x 1050 przy 60 Hz.
- Zablokowane OSD: Przytrzymaj przycisk MENU przez co najmniej 5 sekund, aby odblokować.
Dane techniczne
Monitor oferuje optymalną rozdzielczość 1680 x 1050 przy 60 Hz. Zasilanie: AC 100-240V, 50/60 Hz. Pobór mocy w trybie pracy wynosi 45W, a w trybie oszczędzania energii poniżej 1W.
Informacje o producencie
Samsung Electronics
Praktyczna pomoc
Typowe problemy
Brak obrazu na ekranie
Sprawdź, czy kabel zasilający i sygnałowy są poprawnie podłączone. Upewnij się, że komputer nie jest w trybie oszczędzania energii.
Komunikat 'Not Optimum Mode'
Rozdzielczość sygnału z karty graficznej przekracza możliwości monitora. Zmień rozdzielczość na 1680 x 1050 przy 60 Hz.
Menu OSD jest zablokowane
Przytrzymaj przycisk MENU przez co najmniej 5 sekund, aby odblokować funkcje OSD.
Przed użyciem
- Sprawdź, czy w zestawie znajdują się wszystkie kable (zasilający, sygnałowy).
- Upewnij się, że monitor jest ustawiony na stabilnej powierzchni.
- Sprawdź, czy karta graficzna w komputerze obsługuje wymaganą rozdzielczość.
- Upewnij się, że gniazdko elektryczne jest uziemione.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Optymalna rozdzielczość
- 1680 x 1050 przy 60 Hz zapewnia najlepszą jakość obrazu.
Ilustracje i schematy

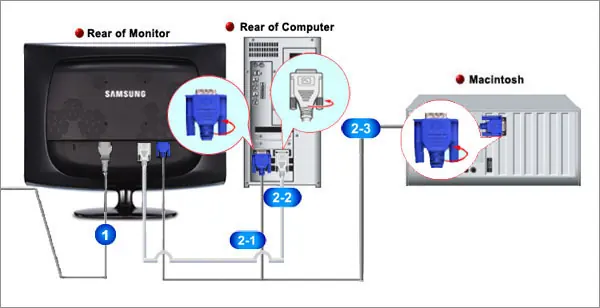

- Schemat podłączenia kabli pokazuje poprawne połączenie monitora z komputerem (D-Sub lub DVI).
- Opis przycisków na panelu przednim ułatwia nawigację w menu OSD.
Zgodność modelu
- Monitor wymaga karty graficznej obsługującej standard VESA DDC dla funkcji Plug & Play.
- Oprogramowanie MagicTune wymaga systemu Windows 2000 lub nowszego.
