Instrukcja obsługi automatycznego spłukiwacza toalet Sanela SLW 10NKB
Szybki przewodnik po instalacji i obsłudze automatycznego spłukiwacza toalet Sanela SLW 10NKB oraz SLW 10NKBX. Dowiedz się, jak zamontować urządzenie, ustawić parametry przepływu wody, wymienić baterie i interpretować sygnały świetlne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Automatyczny spłukiwacz toalet Sanela SLW 10NKB/SLW 10NKBX jest urządzeniem zasilanym bateryjnie (6 V). Do poprawnego działania wymaga ciśnienia wody w zakresie 0,15 - 0,6 MPa oraz filtra o rozmiarze oczka sitka ≤ 90 µm. Urządzenie posiada regulowany zasięg czujnika (0,3 - 0,7 m) oraz regulowany czas spłukiwania.
Instalacja
Montaż urządzenia wymaga przygotowania wnęki w ścianie i instalacji stelaża montażowego. Instrukcja zawiera szczegółowe kroki montażu stelaża, podłączenia wody oraz montażu końcowego.
- Przygotowanie: Przed instalacją należy zapoznać się z instrukcjami bezpieczeństwa.

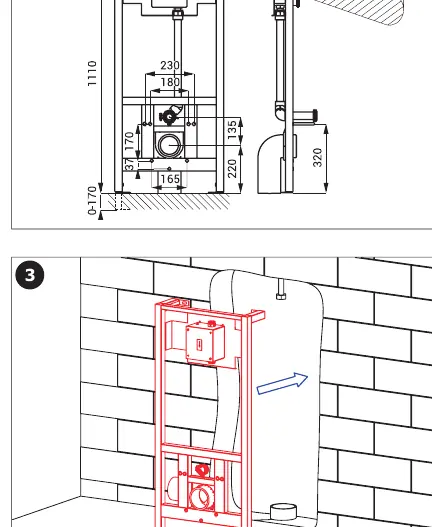

- Montaż stelaża: Wykorzystaj dołączone elementy montażowe do osadzenia stelaża w ścianie.

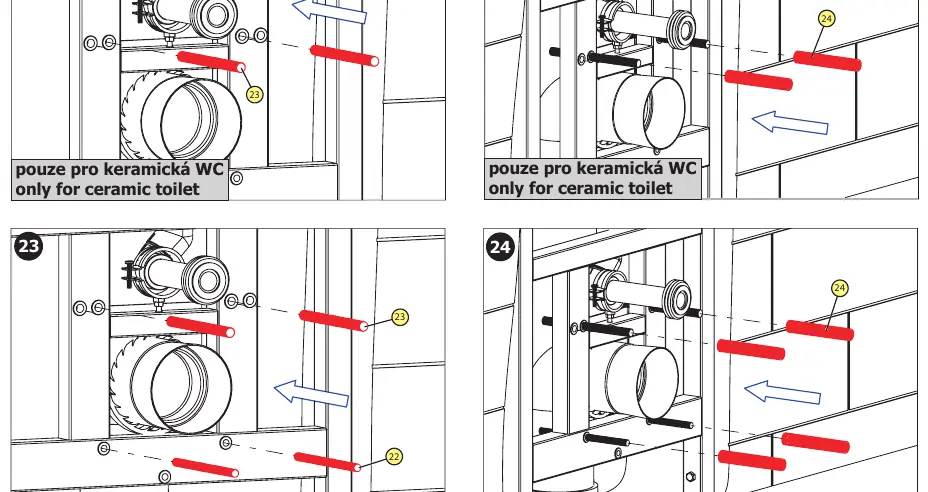

- Różnice montażowe: Instrukcja wyraźnie rozróżnia montaż dla toalet ceramicznych oraz toalet ze stali nierdzewnej (patrz rysunki 21-24). Upewnij się, że używasz odpowiednich elementów dystansowych dla swojego typu toalety.
Ustawienia i obsługa

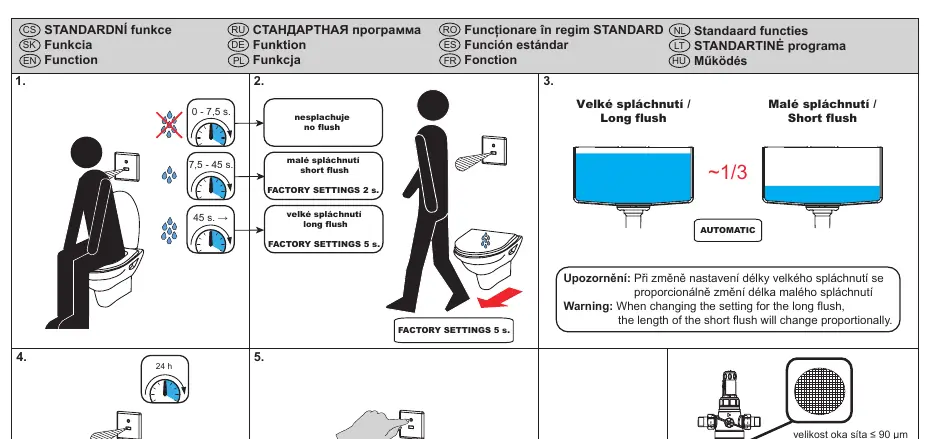

Urządzenie posiada fabryczne ustawienia czasu spłukiwania (5 sekund dla długiego spłukiwania). Użytkownik może dostosować parametry pracy:

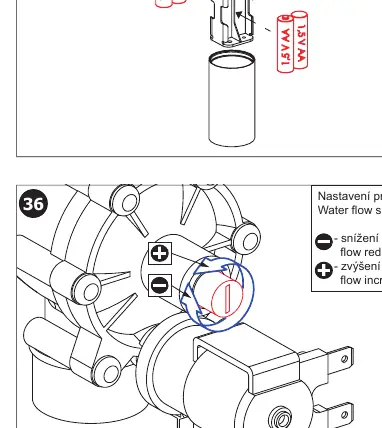

- Regulacja przepływu wody: Możliwa za pomocą śruby regulacyjnej na zaworze elektromagnetycznym. Obrót w stronę znaku minus zmniejsza przepływ, w stronę plusa zwiększa.
- Zasięg czujnika: Można regulować w zakresie 0,3 - 0,7 m.
Wymiana baterii i diagnostyka

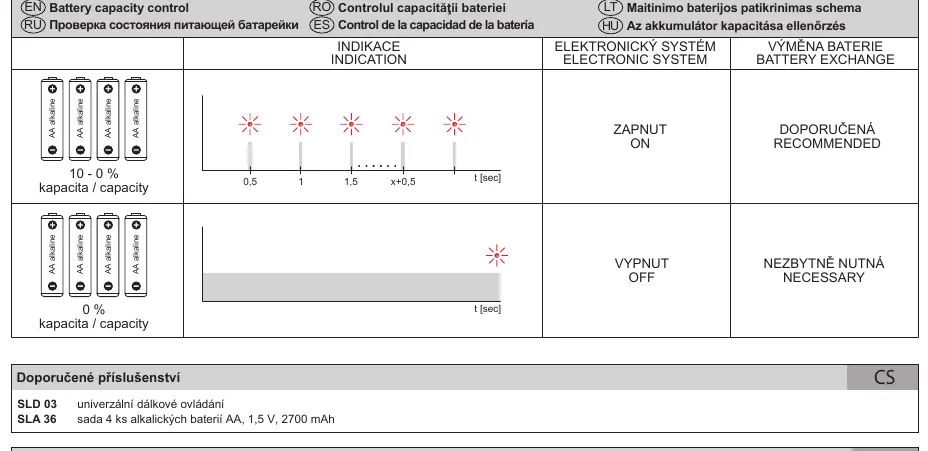

Stan baterii jest sygnalizowany przez diodę LED:
- Dioda miga (0,5 - 1,5s): Bateria jest sprawna, system działa.
- Dioda miga (pojedynczy błysk przy 0%): Bateria jest rozładowana, konieczna jest natychmiastowa wymiana.
Wymiana baterii polega na wyjęciu pojemnika z bateriami (zazwyczaj 4x AA) i wymianie na nowe. Zaleca się stosowanie baterii alkalicznych.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak spłukiwania lub słaba bateria
Sprawdź stan baterii zgodnie z tabelą wskaźników LED. Jeśli dioda miga przy 0% pojemności, wymień baterie na nowe.
Zbyt duży lub mały przepływ wody
Wyreguluj przepływ wody za pomocą śruby regulacyjnej na zaworze elektromagnetycznym (zgodnie z rysunkiem 36).
Przed użyciem
- Upewnij się, że ciśnienie wody mieści się w zakresie 0,15 - 0,6 MPa.
- Sprawdź, czy rozmiar oczka sitka wynosi ≤ 90 µm.
- Zapoznaj się z instrukcjami bezpieczeństwa przed rozpoczęciem montażu.
- Przygotuj narzędzia do montażu w ścianie.
Parametry w praktyce
- Ciśnienie wody
- 0,15 - 0,6 MPa (wymagane dla poprawnego działania zaworu).
- Zasięg czujnika
- 0,3 - 0,7 m (regulowany).
Ilustracje i schematy
- Rysunki 1-8: Montaż stelaża i podłączenie do ściany.
- Rysunki 21-24: Różnice w montażu dla toalet ceramicznych i ze stali nierdzewnej.
- Rysunek 36: Regulacja przepływu wody.
- Rysunek 41: Ustawienie zasięgu czujnika.
Zgodność modelu
- Urządzenie jest kompatybilne zarówno z toaletami ceramicznymi, jak i ze stali nierdzewnej, przy czym wymagane są różne elementy montażowe (patrz rysunki 21-24).
