Instrukcja obsługi elektronicznego systemu spłukującego Sanela SLW 10NK / SLW 10NKX
Instrukcja obsługi i montażu elektronicznego systemu spłukującego Sanela SLW 10NK oraz SLW 10NKX. Dowiedz się, jak zainstalować urządzenie, ustawić parametry spłukiwania i przeprowadzić konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do instalacji elektronicznego systemu spłukującego Sanela SLW 10NK / SLW 10NKX należy bezwzględnie zapoznać się z dołączonymi instrukcjami bezpieczeństwa. Urządzenie wymaga stałego zasilania napięciem 24 V DC. Ważne: Nie należy podłączać zasilacza za wyłącznikiem światła, ponieważ urządzenie musi być stale pod napięciem, aby działać poprawnie.

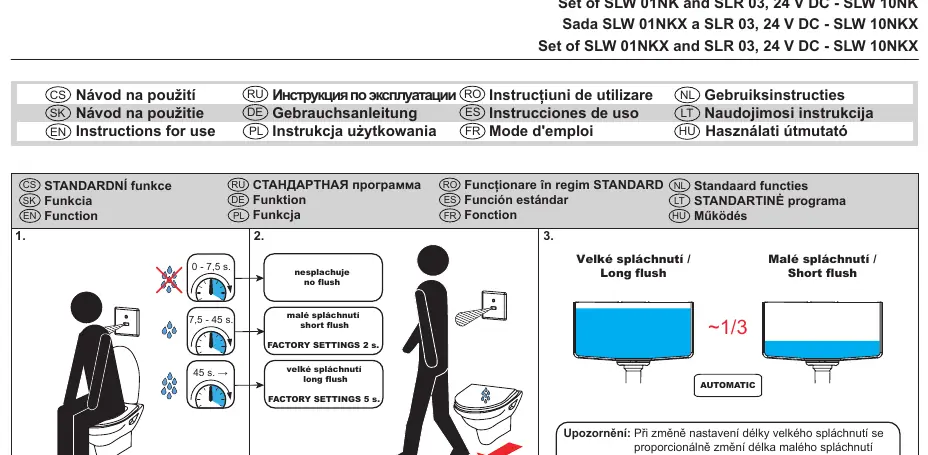

Opis funkcji i ustawienia
System oferuje automatyczne spłukiwanie z możliwością regulacji parametrów. Domyślne ustawienia fabryczne obejmują:
- Brak spłukiwania: 0 - 7,5 s
- Małe spłukiwanie: 7,5 - 45 s (ustawienie fabryczne 2 s)
- Duże spłukiwanie: powyżej 45 s (ustawienie fabryczne 5 s)
Zmiana długości czasu dużego spłukiwania powoduje proporcjonalną zmianę czasu małego spłukiwania. Ustawienia można zmieniać za pomocą pilota zdalnego sterowania SLD 03.
Montaż i instalacja
Instalacja powinna być przeprowadzona zgodnie z załączonymi schematami (kroki 1-30). Kluczowe etapy obejmują:
- Przygotowanie wnęki montażowej i stelaża.
- Podłączenie dopływu wody (wymagane ciśnienie 0,15 - 0,6 MPa).
- Montaż elementów sterujących i przyłączy.
- Zabezpieczenie sitka (wymiar oczek ≤ 90 µm).
- Montaż końcowy ceramiki lub stali nierdzewnej (zależnie od modelu).
Podłączenie elektryczne
Podłączenie zasilania 24 V DC musi być wykonane zgodnie ze schematem (krok 36):
- Przewód brązowy: plus (+)
- Przewód biały: minus (-)
Upewnij się, że połączenia są szczelne i zabezpieczone przed wilgocią.
Regulacja przepływu wody
Przepływ wody można regulować za pomocą zaworu znajdującego się przy elektrozaworze (krok 34):
- Obrót w stronę znaku minus (-): zmniejszenie przepływu.
- Obrót w stronę znaku plus (+): zwiększenie przepływu.
Konserwacja
Zaleca się regularną konserwację urządzenia zgodnie z instrukcją serwisową dostępną na stronie producenta. W przypadku problemów technicznych należy skontaktować się z firmą instalacyjną lub odwiedzić stronę www.sanela.eu/service.
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Urządzenie nie reaguje lub nie spłukuje.
Sprawdź, czy zasilanie 24 V DC jest podłączone na stałe i czy nie jest odcinane przez wyłącznik światła.
Niewłaściwy przepływ wody.
Wyreguluj przepływ za pomocą zaworu przy elektrozaworze (zgodnie z rysunkiem 34).
Przed użyciem
- Sprawdź, czy ciśnienie wody w instalacji mieści się w zakresie 0,15 - 0,6 MPa.
- Upewnij się, że zasilanie 24 V DC jest stabilne.
- Sprawdź, czy sitko zabezpieczające ma wymiar oczek ≤ 90 µm.
- Upewnij się, że zasilacz nie jest podłączony za wyłącznikiem oświetlenia.
Parametry w praktyce
- 0,15 - 0,6 MPa
- Dopuszczalny zakres ciśnienia wody w instalacji.
Ilustracje i schematy

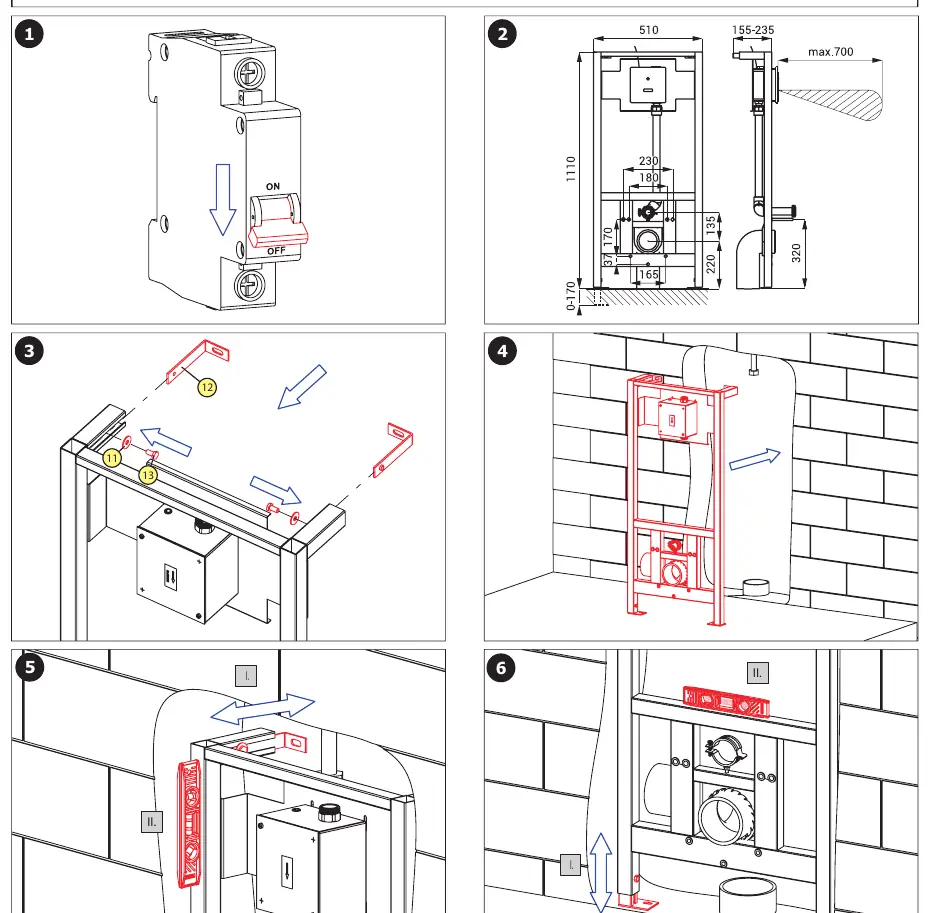

- Rysunki 1-30: Szczegółowy montaż stelaża, podłączenie wody i instalacja ceramiki.

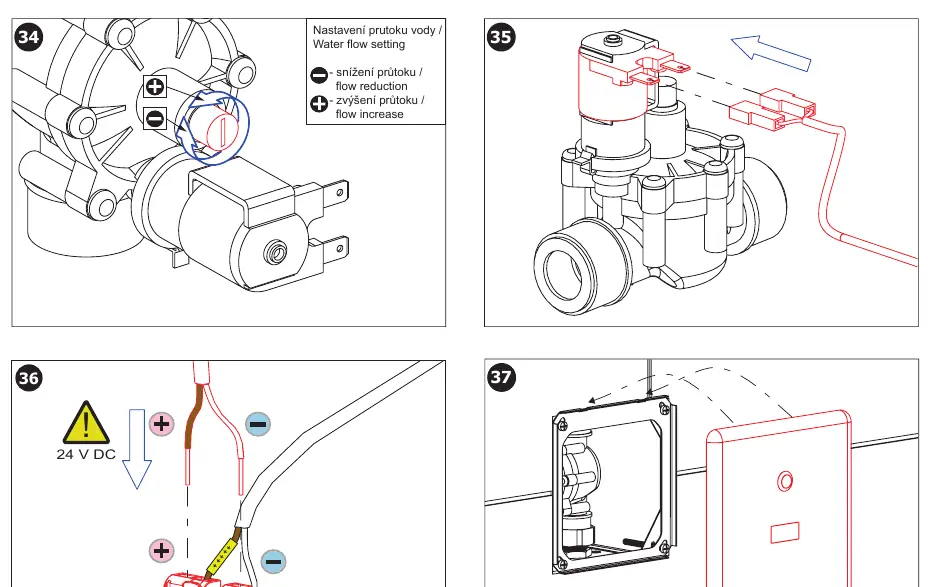

- Rysunek 34: Regulacja przepływu wody (plus/minus).
- Rysunek 36: Schemat podłączenia elektrycznego (polaryzacja przewodów).
Zgodność modelu
- Kompatybilne z pilotem SLD 03 do zmiany parametrów.
- Wymaga zasilaczy serii SLZ (np. SLZ 01Y, SLZ 04Y, SLZ 04X).
