Instrukcja obsługi i montażu systemu spłukującego Sanela SLW 10PB / SLW 10PBX
Kompletny przewodnik instalacji i obsługi podtynkowego systemu spłukującego Sanela SLW 10PB oraz SLW 10PBX. Dowiedz się, jak zamontować stelaż, ustawić czas spłukiwania, wymienić baterie i skonfigurować interwał higieniczny.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

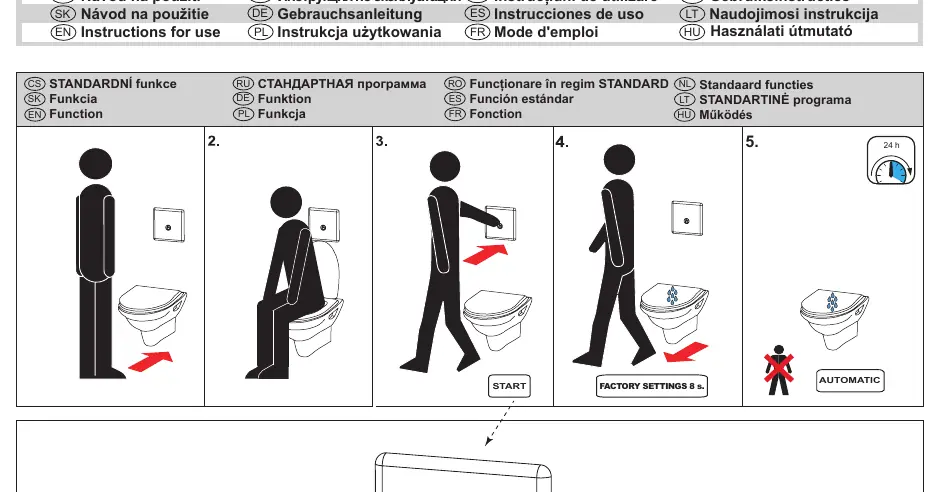

System spłukujący Sanela SLW 10PB / SLW 10PBX to podtynkowe rozwiązanie zasilane bateryjnie. Urządzenie posiada funkcję automatycznego spłukiwania higienicznego oraz możliwość regulacji czasu spłukiwania. Fabryczne ustawienia czasu spłukiwania wynoszą 8 sekund, a interwał higieniczny to 24 godziny (8 spłukań).
Montaż systemu
Instalacja powinna być przeprowadzona zgodnie z dołączonymi schematami. Kluczowe etapy obejmują:
- Przygotowanie wnęki montażowej i osadzenie stelaża.
- Wypoziomowanie stelaża (kroki 4-5).
- Podłączenie dopływu wody (krok 13).
- Montaż rur odpływowych i przyłączy (kroki 14-16).
- Dostosowanie przyłączy w zależności od rodzaju ceramiki (ceramiczna lub stal nierdzewna, kroki 21-24).
- Montaż panelu sterującego (krok 30).
Ustawienia i regulacja
Użytkownik może regulować przepływ wody oraz parametry pracy:

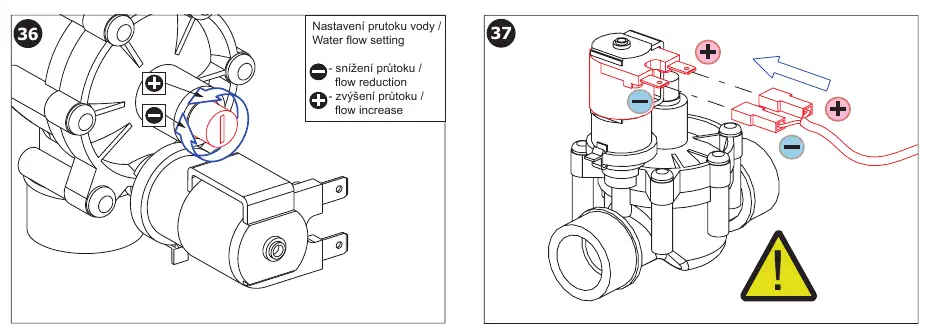

- Regulacja przepływu wody: Odbywa się za pomocą zaworu (śruba +/-) znajdującego się przy module sterującym.
- Zdalne sterowanie: Za pomocą opcjonalnego pilota SLD 04 można zmieniać parametry pracy, takie jak czas spłukiwania (zakres 0,5 - 15,5 s) oraz interwał higieniczny.
Wymiana baterii

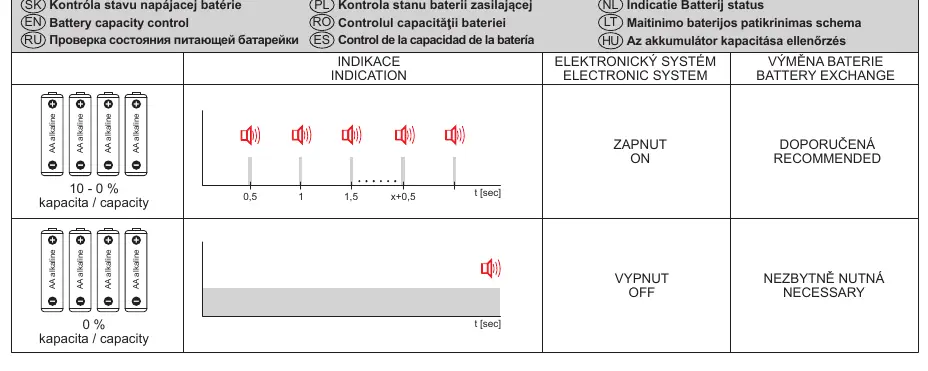

System zasilany jest 4 bateriami alkalicznymi AA 1,5 V. Wskaźnik na panelu informuje o stanie naładowania:
- Dioda miga: Bateria działa poprawnie.
- Brak sygnału lub szybkie miganie: Wymagana wymiana baterii.

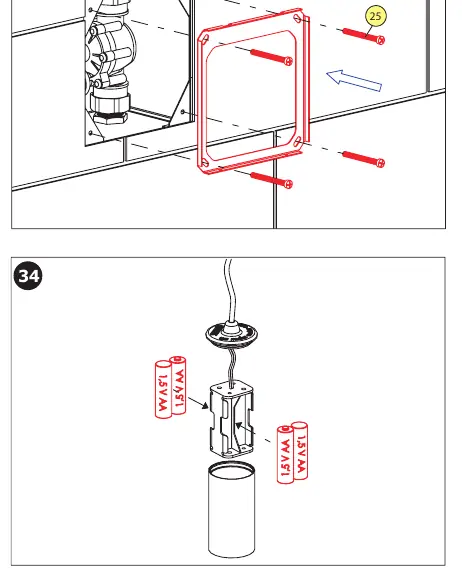

- Proces wymiany: Należy zdemontować panel sterujący, wyjąć pojemnik na baterie, wymienić ogniwa na nowe i ponownie zamontować moduł.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak reakcji systemu lub słabe spłukiwanie
Sprawdź stan naładowania baterii. Jeśli dioda nie świeci lub miga w sposób sugerujący rozładowanie, wymień wszystkie 4 baterie AA na nowe.
Zbyt duża lub zbyt mała ilość wody podczas spłukiwania
Wyreguluj przepływ wody za pomocą śruby regulacyjnej na zaworze (oznaczenia + i -).
Przed użyciem
- Sprawdź kompletność zestawu zgodnie z listą części na stronie 2.
- Upewnij się, że masz dostęp do 4 baterii alkalicznych AA 1,5 V.
- Przygotuj odpowiednie narzędzia do montażu stelaża w ścianie.
Parametry w praktyce
- Interwał higieniczny
- Automatyczne spłukiwanie co 24 godziny (8 cykli), zapobiegające zastojom wody.
Ilustracje i schematy

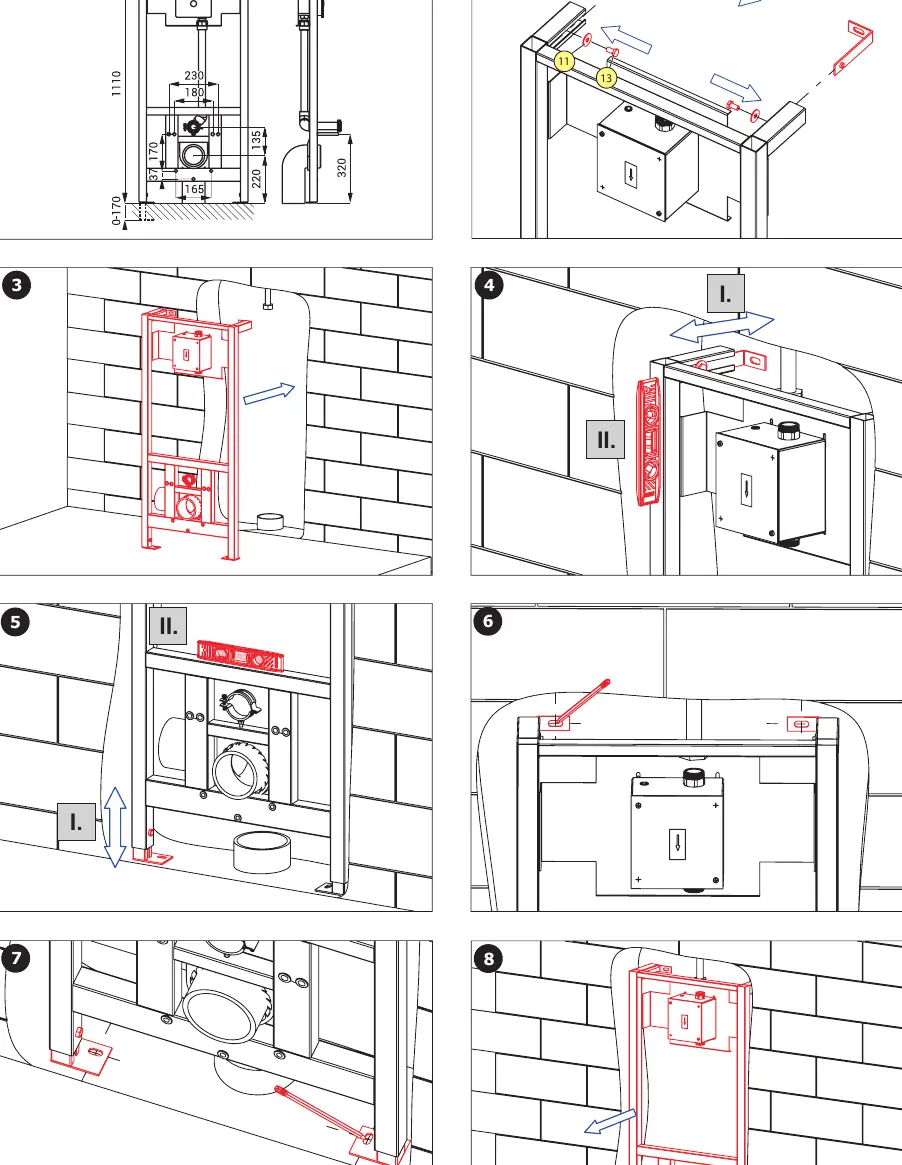

- Kroki 1-8: Montaż stelaża i poziomowanie.
- Kroki 9-16: Instalacja przyłączy wodnych i rur.
- Kroki 21-24: Montaż przyłączy dla ceramiki WC lub stali nierdzewnej.
- Kroki 32-39: Procedura wymiany baterii i regulacja przepływu.
Zgodność modelu
- System jest kompatybilny zarówno z ceramiką WC, jak i WC ze stali nierdzewnej (wymaga użycia odpowiednich elementów montażowych wskazanych w instrukcji).
