Instrukcja obsługi dysku twardego Seagate Exos 10E2400 SAS
Szybki przewodnik po instrukcji obsługi dysku twardego Seagate Exos 10E2400 SAS. Dowiedz się o instalacji, specyfikacji technicznej, zarządzaniu energią i funkcjach bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy dysków twardych Seagate Exos 10E2400 SAS. Dokument zawiera szczegółowe dane techniczne, wytyczne dotyczące instalacji, zarządzania energią oraz funkcje bezpieczeństwa dla modeli standardowych i szyfrujących (SED). Użytkownik powinien zwrócić szczególną uwagę na warunki chłodzenia oraz procedury montażu, aby zapewnić długą żywotność urządzenia.
Opis urządzenia
Seagate Exos 10E2400 to wysokowydajne dyski twarde z interfejsem SAS, przeznaczone do stacji roboczych, serwerów i systemów pamięci masowej. Wykorzystują zaawansowane algorytmy buforowania (Advanced Caching) oraz mechanizmy ochrony danych. Dyski posiadają wbudowane funkcje diagnostyczne (DST) oraz wsparcie dla technologii S.M.A.R.T.
Instalacja
Instalacja dysku jest procesem typu plug-and-play. Dysk należy zamontować w kompatybilnej kieszeni lub sankach systemu SAS przy użyciu czterech śrub M3 x 0.5. Należy unikać nadmiernego dokręcania śrub (maksymalny moment 4.5 in-lb). Dysk może pracować w dowolnej orientacji, jednak preferowane są pozycje pozioma i pionowa. Kluczowe jest zapewnienie odpowiedniego przepływu powietrza w celu utrzymania temperatury w dopuszczalnych granicach.
Zarządzanie energią
Dyski obsługują funkcję PowerChoice, która pozwala na programowalne zarządzanie energią w celu zwiększenia efektywności. Dostępne są różne tryby pracy, od pełnej wydajności po tryby oszczędzania energii (Standby). Zarządzanie odbywa się poprzez komendy SCSI lub timery ustawiane w stronie trybu Power Condition.
Niezawodność i diagnostyka
Urządzenie posiada wbudowane mechanizmy monitorowania stanu (S.M.A.R.T.) oraz testy diagnostyczne (DST). Testy te pozwalają na szybką weryfikację sprawności dysku. W przypadku wykrycia błędu, dysk raportuje odpowiednie kody diagnostyczne.
Bezpieczeństwo (SED)
Modele Self-Encrypting Drive (SED) oferują szyfrowanie danych w spoczynku. Funkcje te obejmują szyfrowanie AES 256-bit, zarządzanie hasłami (Admin SP, Locking SP) oraz możliwość szybkiego, kryptograficznego wymazania danych (Cryptographic Erase), co jest przydatne przy utylizacji lub zmianie przeznaczenia dysku.
Dane techniczne
- Interfejs: SAS 12 Gb/s
- Prędkość obrotowa: 10.5K RPM
- Pojemności: Dostępne w wariantach 2400GB, 1800GB, 1200GB, 600GB
- Warunki pracy: Temperatura 5°C do 55°C, wilgotność 5% do 95% (bez kondensacji)
Informacje o producencie
Seagate Technology
Praktyczna pomoc
Typowe problemy
Dysk nie jest gotowy (Not Ready)
Sprawdź, czy silnik się obraca, czy dysk jest zablokowany do prędkości i czy serwo jest zablokowane na ścieżce.
Błąd podczas hot-pluggingu
Upewnij się, że system zapewnia odpowiednie chłodzenie i że nie ma zagrożeń ESD lub zwarć podczas podłączania.
Przegrzewanie się dysku
Zapewnij odpowiedni przepływ powietrza w obudowie zgodnie z wytycznymi w sekcji 10.2.
Przed użyciem
- Sprawdź, czy system posiada kompatybilną płytę montażową (backplane) SAS.
- Użyj śrub M3 x 0.5 do montażu w sankach/kieszeni.
- Nie przekraczaj momentu dokręcania 4.5 in-lb.
- Upewnij się, że zapewniono odpowiednie chłodzenie (przepływ powietrza).
Parametry w praktyce
- SAS Interface
- Interfejs Serial Attached SCSI, obsługujący prędkości do 12 Gb/s.
Ilustracje i schematy
- Rysunek 9: Zalecany montaż dysku w obudowie.
- Rysunek 13: Schematy przepływu powietrza chłodzącego.

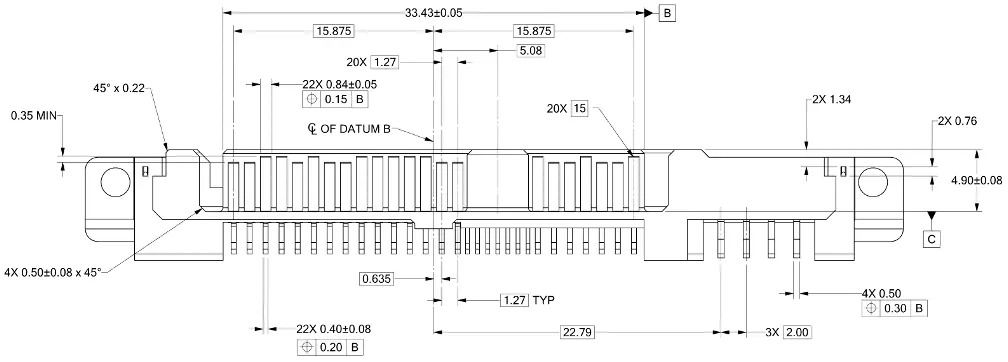

- Rysunek 15-16: Wymiary złącza SAS.
Zgodność modelu
- Dysk wymaga systemu z obsługą SAS.
- Kompatybilny z interfejsem SATA (złącza/kable), ale wymaga kontrolera SAS.
- Modele 512E/4Kn obsługują zaawansowane buforowanie (Advanced Caching).
