Instrukcja obsługi zestawu narzędzi do rozrządu Sealey VSE5951.V2
Szybki przewodnik po instrukcji zestawu narzędzi do rozrządu Sealey VSE5951.V2. Dowiedz się, jak prawidłowo blokować wał korbowy i wałek rozrządu, ustawiać napinacze oraz wymieniać pasek rozrządu w silnikach diesla VAG, Ford, Dodge i...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zestaw narzędzi do rozrządu VSE5951.V2 jest przeznaczony do blokowania wału korbowego i wałka rozrządu oraz wymiany paska rozrządu w szerokiej gamie silników diesla VAG (Pumpe Düse i Common Rail), a także w wybranych modelach Ford, Dodge i Mitsubishi. Kluczowe jest dobranie odpowiednich narzędzi z zestawu do konkretnego typu silnika i wariantu (np. koła zębate "okrągłe" lub "owalne"). Zawsze należy korzystać z instrukcji serwisowej producenta pojazdu w celu ustalenia prawidłowej procedury i danych technicznych.
Bezpieczeństwo
- Zawsze stosuj środki ochrony oczu i odpowiednią odzież ochronną.
- Nie używaj uszkodzonych narzędzi.
- Upewnij się, że pojazd podniesiony na podnośniku jest odpowiednio zabezpieczony na kobyłkach.
- Nie pozostawiaj narzędzi wewnątrz lub w pobliżu silnika po zakończeniu pracy.
- Nieprawidłowe ustawienie rozrządu może doprowadzić do kontaktu zaworów z tłokami i uszkodzenia silnika.
Zawartość zestawu
Zestaw zawiera:
- Blokady wału korbowego (dla kół okrągłych i owalnych).
- Trzpienie blokujące wałek rozrządu.
- Narzędzia do regulacji napinacza.
- Trzpień blokujący pasek pomocniczy.
Procedury blokowania i ustawiania
Blokowanie wału korbowego
Istnieją dwa typy kół zębatych wału korbowego: "okrągłe" i "owalne". Należy wybrać odpowiednie narzędzie blokujące. Wał korbowy musi być ustawiony w pozycji TDC (Górny Martwy Punkt) przed założeniem narzędzia. Narzędzie blokujące należy wsunąć w zęby koła z przodu, a nie nakładać na wierzch.
Blokowanie wałka rozrządu

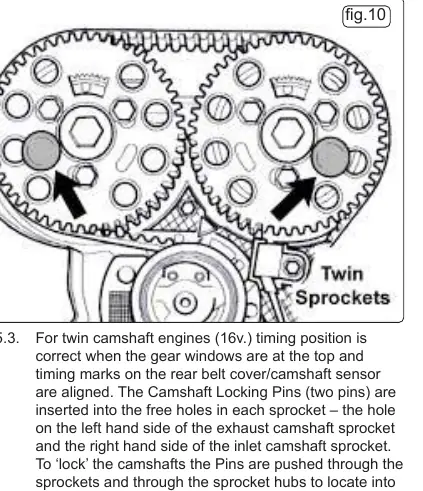

W silnikach z pojedynczym wałkiem rozrządu, trzpień blokujący wkłada się w wolny otwór po lewej stronie koła zębatego. W silnikach z podwójnym wałkiem rozrządu (16v), trzpienie wkłada się w wolne otwory obu kół zębatych (lewa strona wydechowego, prawa strona dolotowego).
Instalacja paska rozrządu

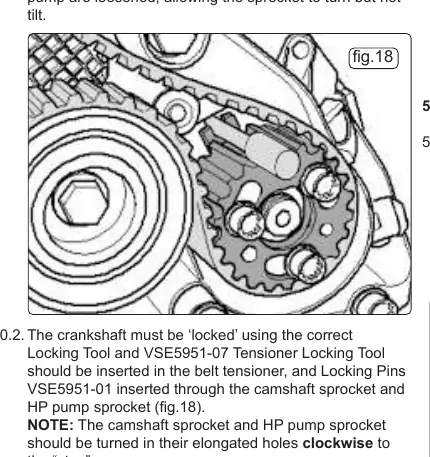

Przed montażem nowego paska w silnikach Common Rail należy poluzować śruby kół zębatych wałka rozrządu i pompy wysokiego ciśnienia, aby umożliwić ich obrót bez przechylania. Po założeniu paska i napięciu napinacza, należy dokręcić śruby kół zębatych, używając odpowiedniego narzędzia do przytrzymania koła (Holding Tool). Zawsze należy stosować nowe śruby.
Dane techniczne i kompatybilność
Zestaw obsługuje silniki 1.2D, 1.4D, 1.6D, 1.9D oraz 2.0D w pojazdach marek Audi, Seat, Skoda, VW, Ford, Dodge i Mitsubishi. W niektórych modelach (np. Audi A4, A6, VW Passat) wymagane jest użycie dodatkowego narzędzia VSE5852 do wsparcia przedniego panelu.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Trudności z włożeniem trzpienia blokującego wałek rozrządu
Wymagana jest regulacja rozrządu zgodnie z procedurą opisaną w instrukcji dla danego typu silnika (poluzowanie śrub kół zębatych i obrót wału).
Nie można dopasować blokady wału korbowego
Upewnij się, że używasz właściwego narzędzia dla typu koła zębatego (okrągłe lub owalne) i że wał jest w pozycji TDC.
Przed użyciem
- Sprawdź kod silnika pojazdu.
- Zidentyfikuj typ koła zębatego wału korbowego (okrągłe lub owalne).
- Przygotuj instrukcję serwisową producenta pojazdu.
- Upewnij się, że masz nowe śruby do kół zębatych wałka rozrządu.
- Przygotuj narzędzie do przytrzymania koła zębatego (Holding Tool).
Parametry w praktyce
- TDC (Top Dead Center)
- Górny martwy punkt - pozycja tłoka wymagana do poprawnego ustawienia rozrządu.
Ilustracje i schematy

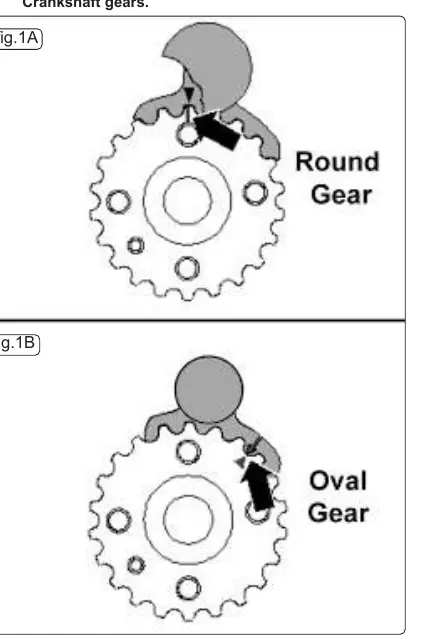

- Rysunki 1A/1B pokazują różnicę między kołami zębatymi wału korbowego.
- Rysunki 2A-2C pokazują użycie trzpieni blokujących wałek rozrządu.

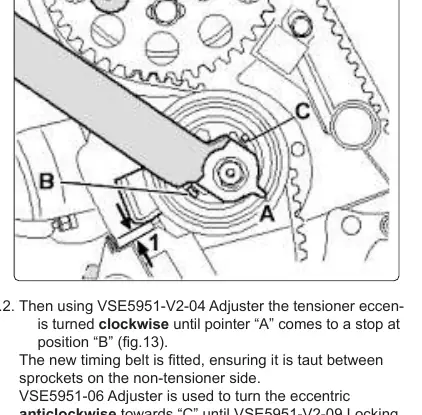

- Rysunek 13 ilustruje ustawienie napinacza hydraulicznego.
Zgodność modelu
- Zestaw obsługuje silniki 1.2D do 2.0D w pojazdach VAG, Ford, Dodge, Mitsubishi.
- Wymaga użycia narzędzia VSE5852 dla niektórych modeli (np. Audi A4, A6, VW Passat).
