Instrukcja obsługi klimatyzatora szaf sterowniczych Seifert 43101001
Szybki przewodnik po instrukcji obsługi klimatyzatora szaf sterowniczych Seifert 43101001. Dowiedz się, jak poprawnie zamontować urządzenie, skonfigurować sterownik, rozwiązywać typowe problemy oraz przeprowadzać konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Klimatyzator Seifert 43101001 jest przeznaczony wyłącznie do chłodzenia szaf sterowniczych i obudów w środowisku przemysłowym. Urządzenie nie jest przeznaczone do użytku domowego. Przed instalacją i uruchomieniem należy bezwzględnie zapoznać się z instrukcją bezpieczeństwa, aby uniknąć uszkodzeń urządzenia lub zagrożenia życia.
Opis urządzenia
Urządzenie działa w oparciu o obieg chłodniczy składający się ze sprężarki, parownika, skraplacza i urządzenia rozprężnego. Posiada dwa oddzielne obiegi powietrza, co zapobiega przedostawaniu się zanieczyszczonego powietrza z zewnątrz do wnętrza szafy sterowniczej. Modele z serii 43XXX1XX wyposażone są w wewnętrzny parownik kondensatu.
Montaż
Montaż musi być przeprowadzony przez wykwalifikowany personel. Należy przestrzegać następujących zasad:
- Użyj dostarczonego szablonu 1:1 do wycięcia otworów w szafie.
- Upewnij się, że przepływ powietrza (wlot i wylot) nie jest zablokowany.
- Zainstaluj uszczelkę na stronie stykającej się z szafą.
- Ważne: Po instalacji nie używaj urządzenia przez pierwsze 15 minut.
- Ważne: Przed podłączeniem do sieci, pozwól urządzeniu odstać co najmniej 30 minut, aby olej w sprężarce mógł spłynąć.
Podłączenie elektryczne
Urządzenie wymaga zabezpieczenia typu MCB D lub K. Podłączenie obejmuje zasilanie, styk drzwiowy (pozwala na wyłączenie urządzenia przy otwartych drzwiach) oraz styki alarmowe. Szczegółowe połączenia znajdują się na schemacie elektrycznym w instrukcji.
Obsługa sterownika
Sterownik pozwala na monitorowanie temperatury i zmianę parametrów pracy:
- St1 (Cooling set point): Domyślnie +35°C. Naciśnij SET, ustaw wartość przyciskami strzałek i zatwierdź SET.
- St2 (Heating set point): Dostępne tylko w modelach z grzałką. Naciśnij SET dwukrotnie.
- Kody błędów: E01 (błąd sondy B1), E02 (błąd sondy B2), E04 (alarm wysokiej temperatury), E05 (alarm niskiej temperatury).
Konserwacja i czyszczenie
Urządzenie jest w dużej mierze bezobsługowe. W przypadku modeli z filtrami należy je regularnie sprawdzać i czyścić. Zaleca się przeprowadzanie testów funkcjonalnych co ok. 2000 godzin pracy. Do czyszczenia panelu sterownika nie używaj etanolu, węglowodorów ani amoniaku; stosuj neutralne detergenty i wodę.
Praktyczna pomoc
Typowe problemy
Urządzenie nie chłodzi (wentylator wewnętrzny nie działa)
Sprawdź zasilanie elektryczne.
Urządzenie nie chłodzi (wentylator działa, sprężarka nie)
Sprawdź ustawienie temperatury (St1), stan styku drzwiowego lub poprawność sekwencji faz w złączu zasilania.
Temperatura w szafie zbyt wysoka
Sprawdź, czy klimatyzator nie jest za słaby dla danej szafy, wyczyść skraplacz lub sprawdź, czy nie ma wycieku czynnika chłodniczego.
Nadmierna kondensacja
Upewnij się, że drzwi szafy są szczelnie zamknięte, uszczelnij otwory lub napraw uszczelkę urządzenia.
Przed użyciem
- Pozwól urządzeniu odstać min. 30 minut przed podłączeniem do zasilania (powrót oleju do sprężarki).
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową (120V).
- Upewnij się, że otwory wentylacyjne nie są zasłonięte.
- Zainstaluj uszczelkę zgodnie z instrukcją montażu.
- Zabezpiecz obwód za pomocą MCB typu D lub K.
Parametry w praktyce
- Cooling Capacity L35L35
- Wydajność chłodnicza 1.08 kW w warunkach standardowych (35°C wewnątrz/na zewnątrz).
- Operating Temperature
- Zakres pracy urządzenia od +10°C do +55°C.
- Ingress Protection (IP 54)
- Stopień ochrony przed pyłem i bryzgami wody.
- Refrigerant R134a
- Czynnik chłodniczy użyty w układzie (GWP 1430).
Ilustracje i schematy

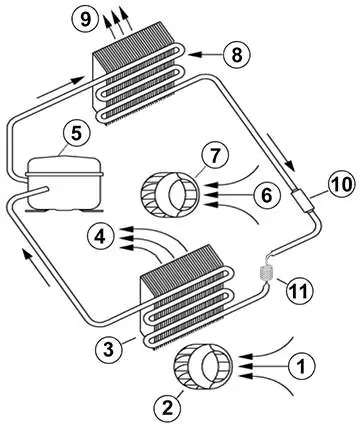

- Schemat zasady działania (str. 5) pokazuje obieg chłodniczy: sprężarka, parownik, skraplacz i urządzenie rozprężne.

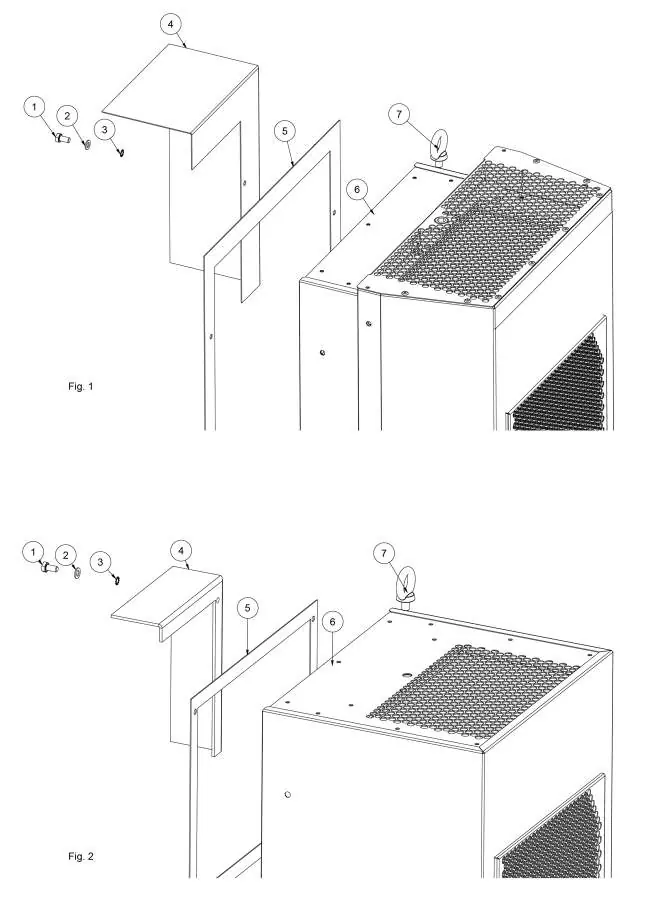

- Schemat montażu (str. 8) ilustruje sposób mocowania urządzenia do szafy (wersja wpuszczana i zewnętrzna).

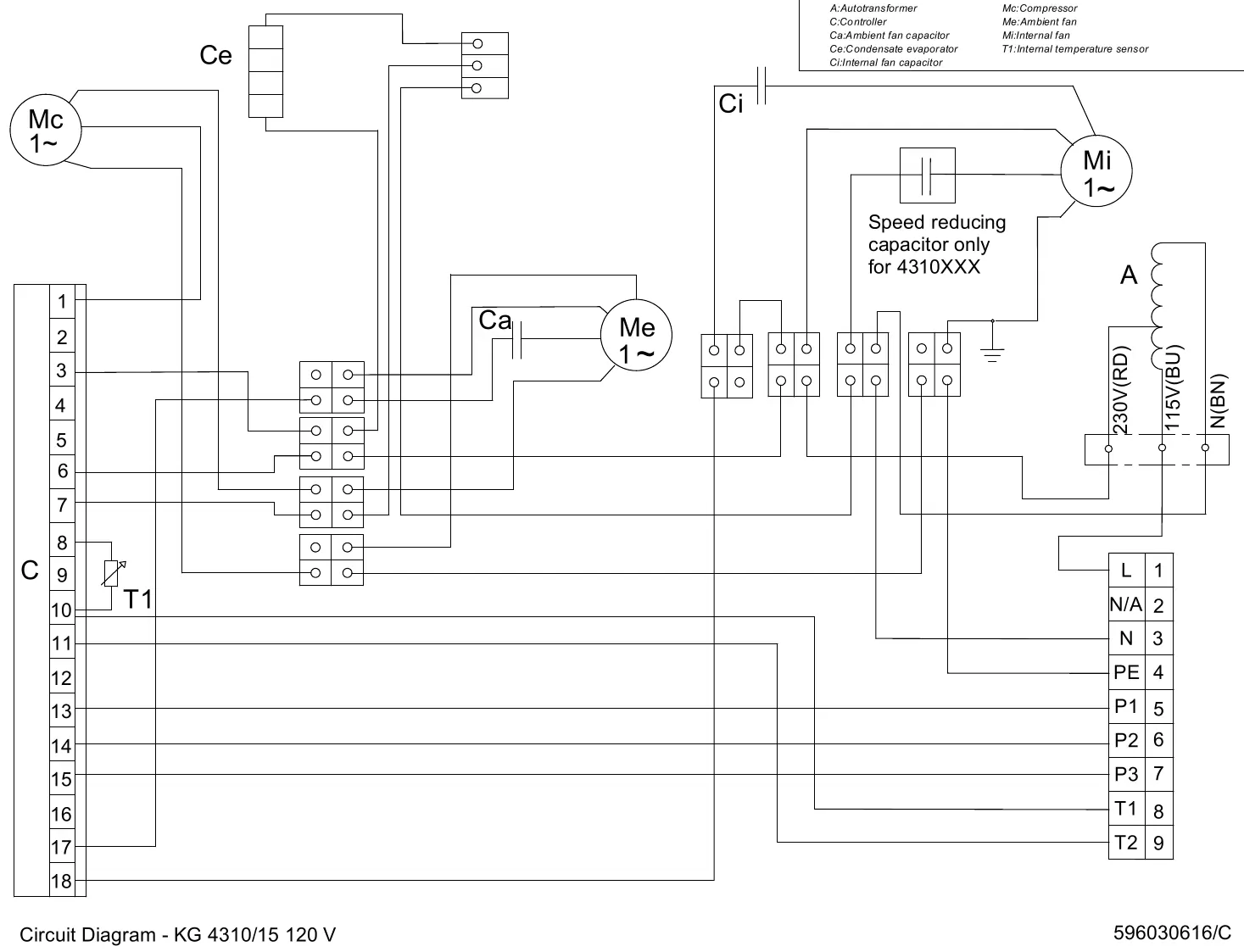

- Schemat elektryczny (str. 13) przedstawia połączenia zasilania, wentylatorów, sprężarki oraz styków alarmowych.
Zgodność modelu
- Urządzenie nie jest przeznaczone do użytku domowego.
- Wymaga zabezpieczenia MCB typu D lub K.
- W przypadku montażu w szafach 19-calowych, zignoruj standardowe instrukcje montażu.
