Instrukcja obsługi klimatyzatora szaf sterowniczych Seifert 43151001

Najważniejsze informacje

Klimatyzator Seifert 43151001 jest przeznaczony do odprowadzania ciepła z szaf sterowniczych i obudów w środowiskach przemysłowych. Urządzenie pracuje w oparciu o obieg chłodniczy z czynnikiem R134a. Przed uruchomieniem należy bezwzględnie odczekać co najmniej 30 minut, aby olej w sprężarce spłynął po transporcie.

Zasada działania

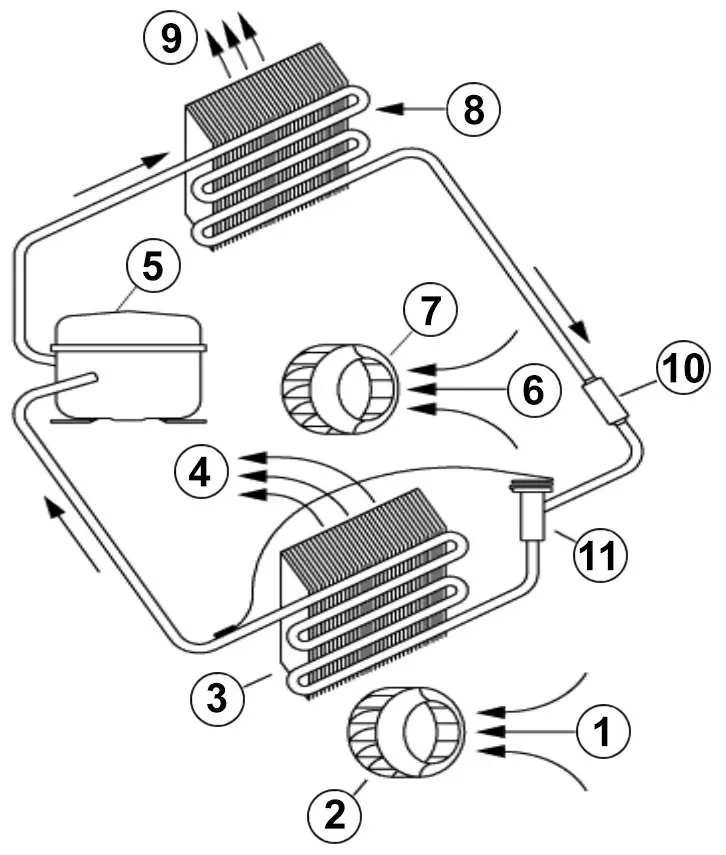

Urządzenie posiada dwa oddzielne obiegi powietrza, co zapobiega przedostawaniu się zanieczyszczonego powietrza zewnętrznego do wnętrza szafy. Obieg chłodniczy składa się ze sprężarki, parownika, skraplacza i urządzenia rozprężnego. Wersje z odprowadzaniem kondensatu wykorzystują wkładki PTC do odparowania skroplin.

Montaż

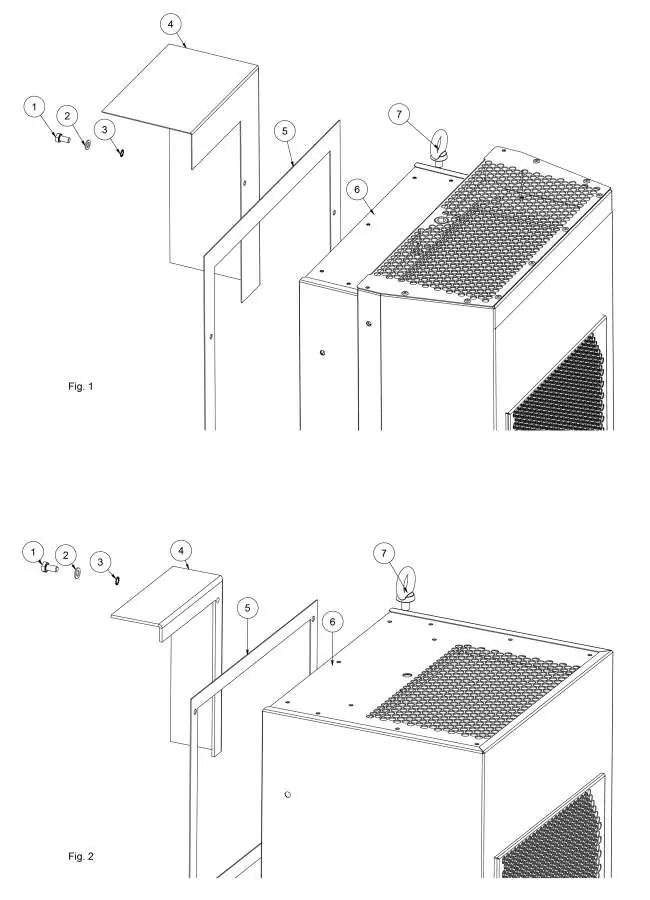

Montaż musi być przeprowadzony przez wykwalifikowany personel. Należy użyć dostarczonego szablonu wiercenia 1:1, aby przygotować otwory w szafie. Urządzenie należy zamontować w najwyższym możliwym punkcie szafy. Należy pamiętać o zastosowaniu uszczelki między klimatyzatorem a szafą oraz o zapewnieniu swobodnego przepływu powietrza.

Podłączenie elektryczne

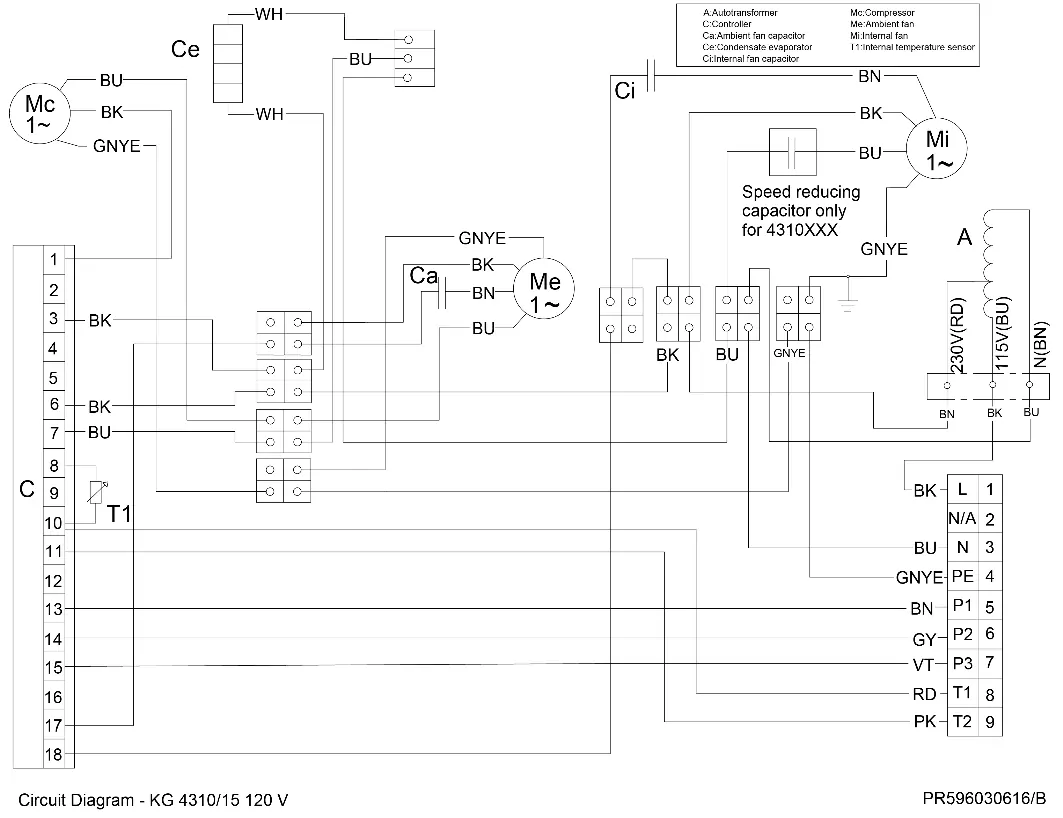

Urządzenie wymaga zasilania 120V ~ 60Hz. Należy zabezpieczyć je zewnętrznym wyłącznikiem nadprądowym (MCB typu D lub K). Klimatyzator posiada styki dla wyłącznika drzwiowego (fabrycznie zmostkowane) oraz styki alarmowe (NC i NO). Przed otwarciem urządzenia należy zawsze odłączyć zasilanie.

Obsługa sterownika

Sterownik umożliwia podgląd temperatury i zmianę parametrów pracy:

• Ustawianie temperatury chłodzenia (St1): Naciśnij SET, użyj strzałek do wyboru wartości, ponownie naciśnij SET.
• Ustawianie temperatury grzania (St2): Naciśnij SET dwukrotnie, ustaw wartość i zatwierdź SET.
• Zmiana jednostek i alarmów: Przytrzymaj PRG przez 5 sekund, aby wejść do listy parametrów (C18 dla jednostek, P25/P26 dla progów alarmowych).

Rozwiązywanie problemów

W przypadku awarii należy sprawdzić kody błędów na wyświetlaczu:

• E01/E02: Błąd sondy B1 lub B2.
• E04: Alarm wysokiej temperatury.
• E05: Alarm niskiej temperatury.
• Brak chłodzenia: Sprawdź zasilanie, ustawienia St1, wyłącznik drzwiowy lub kolejność faz.

Konserwacja i czyszczenie

Urządzenie jest w dużej mierze bezobsługowe. Jeśli zainstalowano filtry, należy je regularnie sprawdzać i czyścić lub wymieniać. Do czyszczenia panelu sterownika nie należy używać etanolu, węglowodorów ani amoniaku; zaleca się stosowanie łagodnych detergentów i wody.
