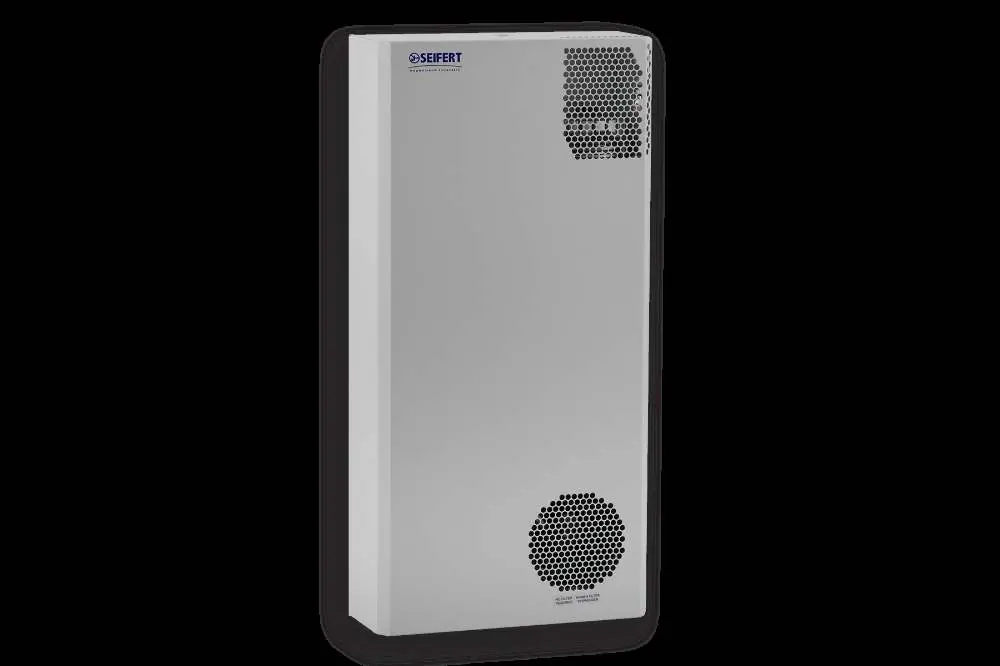

Instrukcja obsługi klimatyzatora szafy sterowniczej Seifert 42701001
Szybki przewodnik po instrukcji obsługi klimatyzatora szafy sterowniczej Seifert 42701001. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć zasilanie, ustawić temperaturę oraz przeprowadzić konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do pracy z urządzeniem należy bezwzględnie zapoznać się z instrukcją bezpieczeństwa. Kluczowe czynności obejmują:
- Odczekanie 30 minut po montażu przed pierwszym uruchomieniem, aby olej w sprężarce mógł spłynąć.
- Zapewnienie szczelności szafy sterowniczej (min. IP54) oraz poprawnego uszczelnienia między klimatyzatorem a szafą.
- Odłączenie zasilania przed wszelkimi pracami montażowymi, konserwacyjnymi lub czyszczeniem.
- Zastosowanie zabezpieczenia MCB typu D lub K dla układu zasilania.
Opis urządzenia
Klimatyzator przeznaczony jest do odprowadzania ciepła z szaf sterowniczych i obudów w środowisku przemysłowym. Posiada dwa oddzielne obiegi powietrza, co zapobiega przedostawaniu się zanieczyszczonego powietrza z zewnątrz do wnętrza szafy.
Montaż
Urządzenie należy montować zgodnie z dołączonym szablonem montażowym. Ważne jest, aby szafa była wypoziomowana (maksymalne odchylenie 3 stopnie). Należy upewnić się, że wloty i wyloty powietrza nie są zablokowane przez przeszkody wewnątrz szafy. W przypadku montażu zewnętrznego lub częściowego, należy użyć dostarczonych uszczelek samoprzylepnych.
Zarządzanie kondensatem

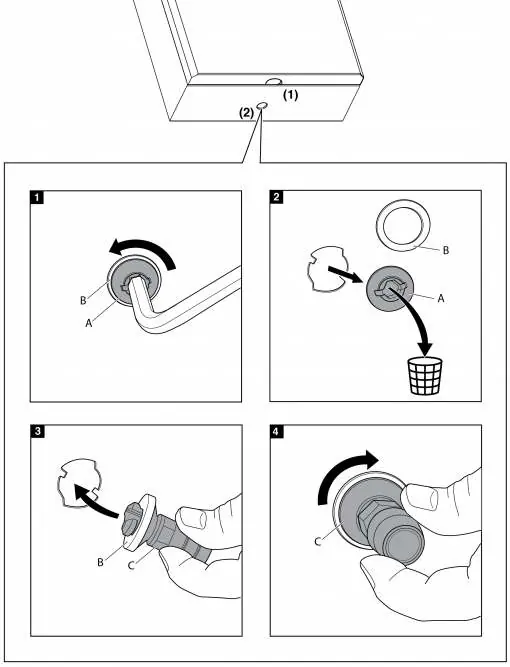

W podstawie urządzenia znajduje się odpływ kondensatu. W warunkach wysokiej wilgotności zaleca się podłączenie przewodu odpływowego. W celu instalacji złącza odpływowego należy usunąć plastikową zatyczkę z podstawy urządzenia, zachowując silikonową podkładkę, a następnie wkręcić złącze zgodnie z ruchem wskazówek zegara.
Podłączenie elektryczne
Podłączenie do sieci elektrycznej odbywa się poprzez blok zacisków. Urządzenie posiada styki dla:
- Wyłącznika drzwiowego (T1 & T2): Jeśli nie jest używany, styki muszą być zmostkowane.
- Sygnalizacji awarii (P1, P2 & P3): Styki bezpotencjałowe.
Należy zachować właściwą polaryzację, aby wentylatory obracały się zgodnie z ruchem wskazówek zegara.
Ustawienia i uruchomienie
Temperatura wewnątrz szafy jest kontrolowana przez potencjometr na płytce drukowanej (zakres 20°C - 50°C, ustawienie fabryczne 35°C). Przy pierwszym uruchomieniu występuje opóźnienie startu układu chłodzenia wynoszące ok. 4-7 minut.
Konserwacja i czyszczenie
Urządzenie jest niemal bezobsługowe. Należy regularnie (ok. co 2000 godzin) sprawdzać profil skraplacza pod kątem zabrudzeń. W razie potrzeby skraplacz można przedmuchać sprężonym powietrzem lub umyć płynem czyszczącym (po uprzednim odłączeniu urządzenia od zasilania i wyjęciu z szafy). Po czyszczeniu należy odczekać 2 godziny przed ponownym uruchomieniem.
Praktyczna pomoc
Typowe problemy
Urządzenie nie startuje
Sprawdź zasilanie, upewnij się, że temperatura w szafie jest wyższa niż ustawiona na potencjometrze, sprawdź czy drzwi szafy są zamknięte (styk drzwiowy).
Urządzenie nie chłodzi
Sprawdź, czy sprężarka nie jest uszkodzona, czy wyłącznik automatyczny nie został wyzwolony oraz czy skraplacz/parownik nie są zanieczyszczone.
Zbyt dużo kondensatu
Upewnij się, że drzwi szafy są szczelnie zamknięte, sprawdź uszczelkę między klimatyzatorem a szafą.
Przed użyciem
- Odczekaj 30 minut po montażu przed włączeniem zasilania.
- Sprawdź, czy szafa sterownicza jest szczelna (min. IP54).
- Upewnij się, że wloty i wyloty powietrza nie są zablokowane.
- Sprawdź, czy zasilanie jest odłączone przed pracami montażowymi.
- Upewnij się, że używasz zabezpieczenia MCB typu D lub K.
Parametry w praktyce
- Cooling Capacity L35L35
- Wydajność chłodnicza przy temperaturze otoczenia 35°C i temperaturze wewnątrz szafy 35°C.
- Ingress Protection IP 54
- Stopień ochrony przed pyłem i wodą.
- Operating Temperature Range
- Zakres temperatur otoczenia, w których urządzenie może pracować (+10°C do +50°C).
Ilustracje i schematy

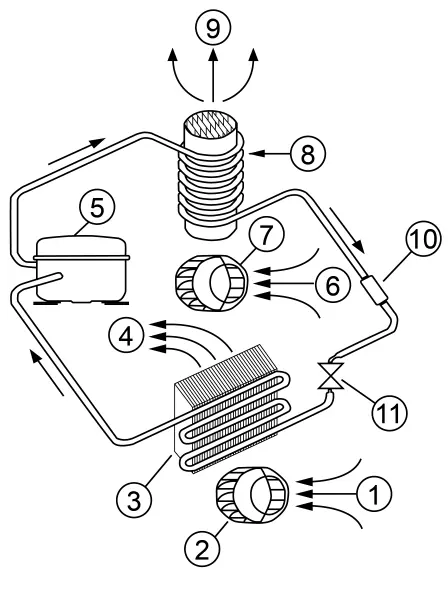

- Schemat obiegu chłodniczego pokazuje cykl sprężarka-skraplacz-parownik.

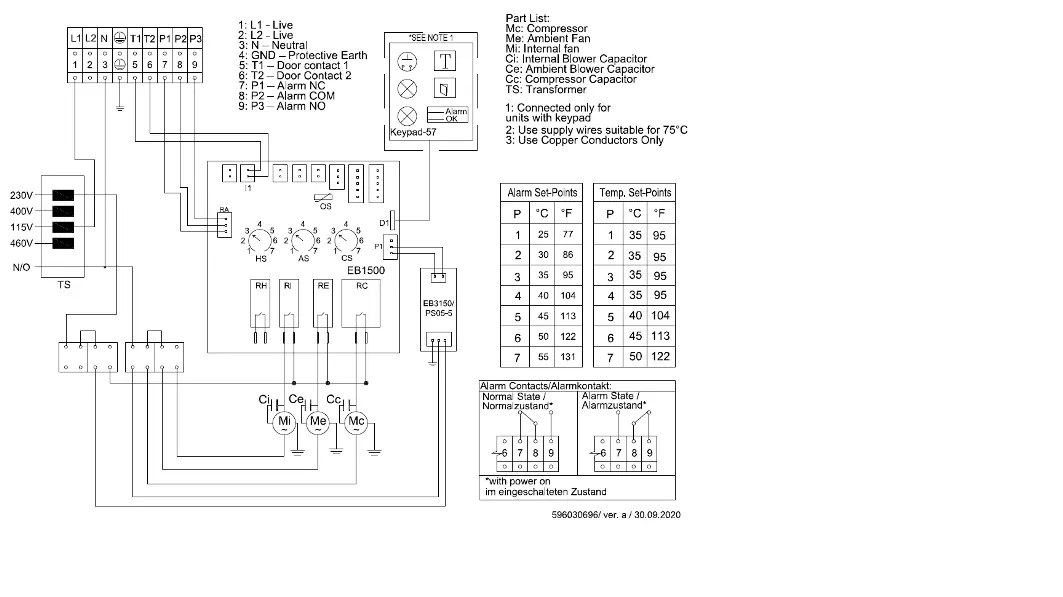

- Schemat elektryczny zawiera podłączenia zasilania, czujników drzwiowych i styków alarmowych.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do szaf sterowniczych.
- Wymaga zabezpieczenia MCB typu D lub K.
