Instrukcja obsługi przekaźnika WiFi Shelly 1PM

Kompletny przewodnik instalacji i konfiguracji przekaźnika WiFi Shelly 1PM. Dowiedz się, jak podłączyć urządzenie, skonfigurować sieć WiFi, korzystać z aplikacji Shelly Cloud oraz zarządzać harmonogramami i zabezpieczeniami.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Shelly 1PM to przekaźnik WiFi do sterowania urządzeniami i monitorowania energii. Instalacja wymaga podłączenia do zasilania (AC lub DC), a konfiguracja odbywa się przez aplikację Shelly Cloud lub przeglądarkę (192.168.33.1). str. 1, 2

Najważniejsze czynności

  • Resetowanie urządzenia str. 1
  • Dodawanie urządzenia do aplikacji str. 1

Pierwsze uruchomienie

  • Podłącz urządzenie do zasilania, połącz się z jego siecią WiFi (shelly1pm-XXXXXX), a następnie skonfiguruj je przez aplikację lub przeglądarkę (192.168.33.1). str. 1, 2

Problemy i rozwiązania

Brak sieci WiFi urządzenia (AP)

Zresetuj urządzenie poprzez wyłączenie/włączenie zasilania i 5-krotne naciśnięcie przełącznika.

str. 1

Konserwacja i reset

  • Aby zresetować urządzenie, wyłącz i włącz zasilanie, a następnie naciśnij 5 razy podłączony przełącznik. str. 1

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie AC 110-240V Napięcie zasilania prądem zmiennym str. 1
Zasilanie DC 24-60V Napięcie zasilania prądem stałym str. 1
Max Power Protection 1-3500W Zakres zabezpieczenia przed przeciążeniem str. 2

Gdzie szukać w PDF

  • Instalacja i konfiguracja aplikacji str. 1
  • Ustawienia i interfejs WWW str. 2
Spis treści

Najważniejsze informacje z instrukcji

Shelly 1PM to przekaźnik WiFi służący do zdalnego sterowania urządzeniami elektrycznymi oraz monitorowania ich zużycia energii. Urządzenie może być sterowane za pomocą aplikacji mobilnej Shelly Cloud lub wbudowanego interfejsu WWW. Przed przystąpieniem do pracy upewnij się, że zasilanie jest wyłączone.

Instalacja

Urządzenie należy zainstalować w puszce elektrycznej za przełącznikiem lub gniazdkiem. Dostępne są dwa schematy podłączenia:

  • Zasilanie 110-240V AC: Zgodnie ze schematem fig. 1.
  • Zasilanie 24-60V DC: Zgodnie ze schematem fig. 2.

Uwaga: Przed montażem zawsze wyłącz bezpieczniki.

Pierwsze uruchomienie i konfiguracja

Po włączeniu zasilania Shelly stworzy własną sieć WiFi (punkt dostępowy - AP) o nazwie typu shelly1pm-XXXXXX. Aby dodać urządzenie:

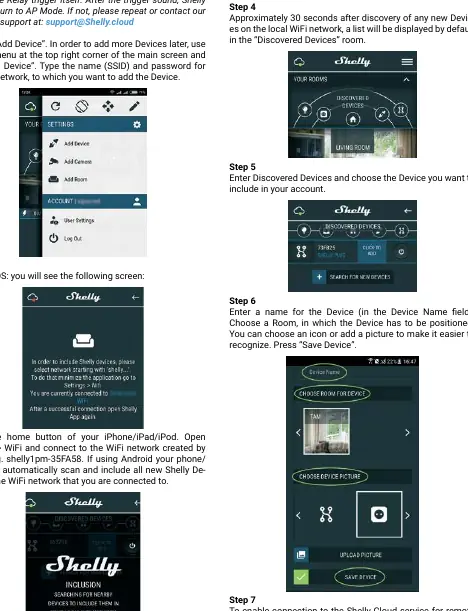

Kroki konfiguracji urządzenia w aplikacji Shelly Cloud
Kroki konfiguracji urządzenia w aplikacji Shelly Cloud
  1. Połącz się z siecią WiFi urządzenia za pomocą telefonu lub komputera.
  2. Otwórz przeglądarkę i wpisz adres 192.168.33.1, aby uzyskać dostęp do interfejsu WWW, lub użyj aplikacji Shelly Cloud.
  3. W aplikacji wybierz "Add Device" i postępuj zgodnie z instrukcjami na ekranie, wprowadzając dane swojej sieci WiFi.

Jeśli urządzenie nie stworzyło sieci AP, zresetuj je: wyłącz i włącz zasilanie, a następnie naciśnij 5 razy podłączony przełącznik.

Aplikacja Shelly Cloud

Aplikacja umożliwia zdalne sterowanie, tworzenie harmonogramów oraz automatyzację. Po dodaniu urządzenia możesz:

  • Timer: Ustawić automatyczne wyłączenie (Auto OFF) lub włączenie (Auto ON) po określonym czasie.
  • Harmonogramy: Ustawić automatyczne włączanie/wyłączanie o określonych godzinach lub w oparciu o wschody/zachody słońca.
  • Zabezpieczenia: Skonfigurować "Max Power Protection" (1-3500W), aby automatycznie wyłączyć urządzenie po przekroczeniu zadanego poboru mocy.

Interfejs WWW

Shelly 1PM posiada wbudowany interfejs dostępny przez przeglądarkę (po połączeniu z siecią urządzenia). Pozwala on na:

  • Konfigurację trybów WiFi (AP lub Client).
  • Zarządzanie zabezpieczeniami (np. ograniczenie dostępu hasłem).
  • Aktualizację oprogramowania układowego (Firmware).
  • Przywrócenie ustawień fabrycznych.

Informacje o producencie

Shelly Group AD

Profil marki
Strona producenta https://www.shelly.com Wsparcie https://kb.shelly.cloud Manuale producenta https://www.shelly.com/blogs/documentation

Praktyczna pomoc

Typowe problemy

Urządzenie nie stworzyło własnej sieci WiFi (AP)

Wyłącz i włącz zasilanie, a następnie naciśnij 5 razy podłączony przełącznik. Urządzenie powinno wrócić do trybu AP.

Nie można połączyć się z interfejsem WWW

Upewnij się, że jesteś połączony z siecią WiFi urządzenia (np. shelly1pm-XXXXXX) i wpisz adres 192.168.33.1 w przeglądarce.

Błędne dane logowania w trybie Client

Jeśli wprowadzisz błędne dane sieci WiFi, urządzenie może stać się niedostępne. W takim przypadku konieczny jest reset urządzenia.

Przed użyciem

  • Wyłącz zasilanie (bezpieczniki) przed montażem
  • Sprawdź, czy zasilanie jest zgodne ze specyfikacją (110-240V AC lub 24-60V DC)
  • Upewnij się, że masz dostęp do sieci WiFi 2.4GHz
  • Zainstaluj aplikację Shelly Cloud na smartfonie

Parametry w praktyce

Max Power Protection
Zabezpieczenie wyłączające urządzenie po przekroczeniu zdefiniowanego poboru mocy (zakres 1-3500W).

Ilustracje i schematy

  • Schemat podłączenia AC 110-240V
  • Schemat podłączenia DC 24-60V

Zgodność modelu

  • Współpracuje z Amazon Echo
  • Współpracuje z Google Home
