Urządzenie GIRA 5062 00 to siłownik przełączający (2-krotny) lub siłownik żaluzjowy (1-krotny) z trzema wejściami binarnymi, przeznaczony do pracy w systemie KNX. Uwaga: Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel elektryczny. Ze względu na ryzyko porażenia prądem, konieczne jest zachowanie minimalnego odstępu 4 mm między przewodami magistrali KNX a przewodami napięcia sieciowego 230 V.

Opis urządzenia

Urządzenie posiada:

Elementy urządzenia
Elementy urządzenia
  • Diodę LED programowania.
  • Przycisk programowania.
  • Kabel sterujący (połączenie KNX i wejścia rozszerzeń).
  • Zaciski do podłączenia obciążenia (wyjścia przekaźnikowe).

Instalacja i podłączenie

Podczas montażu należy bezwzględnie przestrzegać zasad bezpieczeństwa:

Schemat połączeń kabla sterującego
Schemat połączeń kabla sterującego

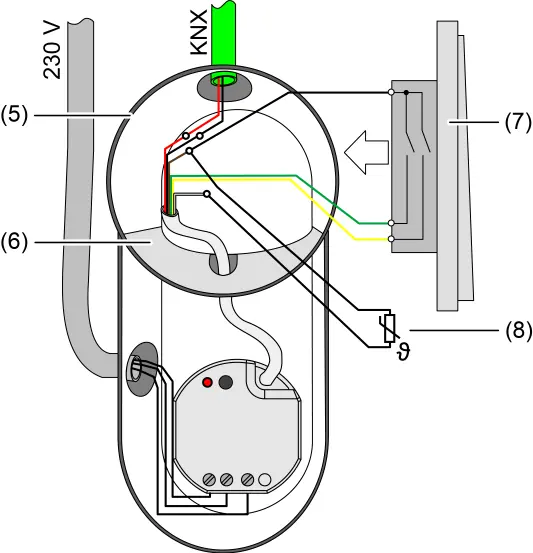

Przykład montażu w puszce
Przykład montażu w puszce
Wymagany odstęp przewodów
Wymagany odstęp przewodów
  • Nie umieszczaj zacisków magistrali KNX i napięcia sieciowego w tej samej komorze bez przegrody. Użyj puszki instalacyjnej z przegrodą.
  • Podłącz urządzenie do magistrali KNX z zachowaniem właściwej polaryzacji.
  • Wejścia 1-3 mogą być używane do podłączenia przycisków, styków bezpotencjałowych, czujników zalania lub czujnika temperatury NTC (do wejścia 3).
  • Potencjał odniesienia COM nie może być łączony z COM innych urządzeń.

Uruchomienie i konfiguracja

Urządzenie wymaga oprogramowania ETS (wersja 5.7.3 lub wyższa). Przed uruchomieniem:

  1. Włącz napięcie magistrali KNX.
  2. Odczekaj około 10 sekund.
  3. Podłącz obwód obciążenia.

W stanie dostawy wyjście jest skonfigurowane jako wyjście żaluzjowe. Aby zmienić funkcję, należy załadować odpowiedni program aplikacyjny przez ETS.

Tryb bezpieczny i reset

Jeśli urządzenie nie działa poprawnie, można aktywować tryb bezpieczny (safe-state mode):

  • Odłącz zasilanie magistrali.
  • Odczekaj 10 sekund.
  • Naciśnij i przytrzymaj przycisk programowania.
  • Włącz zasilanie magistrali i zwolnij przycisk, gdy dioda LED zacznie powoli migać.

Reset do ustawień fabrycznych (Master Reset) wymaga aktywnego trybu bezpiecznego i przytrzymania przycisku programowania przez ponad 5 sekund.

Dane techniczne

  • Napięcie znamionowe KNX: DC 21 ... 32 V SELV.
  • Obciążenie przełączane: AC 250 V, 16 A.
  • Temperatura otoczenia: -5 do +45 °C.
  • Wymiary: 48 x 50 x 28 mm.

Praktyczna pomoc

Typowe problemy

Urządzenie nie reaguje na polecenia

Sprawdź zasilanie magistrali KNX oraz poprawność polaryzacji przewodów.

Błędne działanie po instalacji

Uruchom tryb bezpieczny (safe-state mode) i sprawdź konfigurację w programie ETS.

Ryzyko uszkodzenia silnika żaluzji

Upewnij się, że przekaźniki są otwarte przed podłączeniem obciążenia i sprawdź ustawienia krańcówek silnika.

Przed użyciem

  • Upewnij się, że posiadasz uprawnienia elektryczne do montażu.
  • Przygotuj puszkę instalacyjną z przegrodą separującą.
  • Zainstaluj oprogramowanie ETS w wersji 5.7.3 lub nowszej.
  • Zapisz certyfikat urządzenia przed montażem (wymagany do bezpiecznego uruchomienia).
  • Sprawdź, czy przewody KNX i 230V mają zachowany odstęp min. 4 mm.

Ilustracje i schematy

  • Schemat połączeń (Rys. 2) pokazuje przypisanie kolorów przewodów: czerwony (KNX+), czarny (KNX-), zielony/żółty/biały (wejścia), brązowy (COM).
  • Rysunek 3 ilustruje prawidłowy montaż w puszce z przegrodą, separującą przewody 230V od magistrali KNX.

Zgodność modelu

  • Wymaga systemu KNX.
  • Wymaga ETS 5.7.3 lub nowszego.
  • Kompatybilne z silnikami żaluzji 110-230V AC.
