Instrukcja obsługi 2-kanałowego modułu wykonawczego AURATON Switch TWO

Dowiedz się, jak zainstalować i skonfigurować 2-kanałowy moduł wykonawczy AURATON Switch TWO. Instrukcja zawiera schematy podłączenia, dane techniczne oraz wskazówki dotyczące parowania z systemem AURATON Box.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • AURATON Switch TWO to 2-kanałowy moduł wykonawczy do sterowania urządzeniami elektrycznymi, obsługujący zarówno napięcie AC (60-240V), jak i DC (12-30V). Wymaga puszki instalacyjnej o głębokości min. 60 mm. str. 1, 2

Najważniejsze czynności

  • Parowanie z AURATON Box str. 1

Problemy i rozwiązania

Urządzenie nie reaguje

Sprawdź poprawność podłączenia zasilania i parowanie z AURATON Box.

str. 1, 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie zasilania AC 60-240 V AC, 50-60 Hz Zakres napięcia zmiennego str. 2
Napięcie zasilania DC 12-30 V DC Zakres napięcia stałego str. 2

Gdzie szukać w PDF

  • Opis, schemat podłączenia i montaż str. 1
  • Dane techniczne i utylizacja str. 2
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

AURATON Switch TWO to 2-kanałowy moduł wykonawczy przeznaczony do sterowania urządzeniami elektrycznymi. Urządzenie umożliwia zdalne sterowanie radiowe oraz lokalne za pomocą przycisku. Do poprawnej instalacji wymagana jest puszka instalacyjna o minimalnej głębokości 60 mm oraz zewnętrzny wyłącznik nadprądowy o prądzie maksymalnym 10 A.

Opis urządzenia

Moduł posiada następujące elementy:

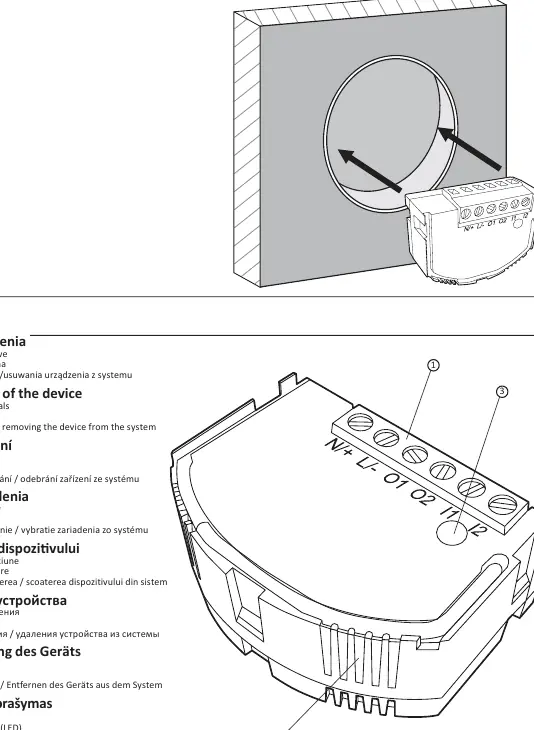

Opis elementów urządzenia
Opis elementów urządzenia
  • Zaciski połączeniowe: Służą do podłączenia zasilania, odbiorników oraz przełączników.
  • Dioda sygnalizacyjna: Informuje o statusie pracy urządzenia.
  • Przycisk parowania: Służy do parowania urządzenia z systemem lub jego usuwania.

Montaż i podłączenie

Instalacja musi być przeprowadzona zgodnie ze schematem podłączenia:

Schemat podłączenia modułu AURATON Switch TWO
Schemat podłączenia modułu AURATON Switch TWO

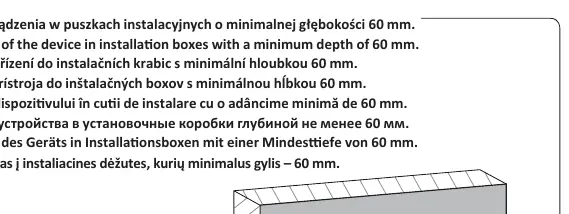

Wymagania dotyczące głębokości puszki instalacyjnej
Wymagania dotyczące głębokości puszki instalacyjnej
  • Zasilanie: Urządzenie obsługuje napięcie zmienne 60-240 V AC (50-60 Hz) lub napięcie stałe 12-30 V DC.
  • Zaciski 1-4: Służą do podłączenia zasilania (N/+ oraz L/-) oraz wyjść odbiorników (O1, O2).
  • Zaciski 5-6: Służą do podłączenia przełączników ściennych (l1, l2).
  • Wymagania: Należy zastosować zewnętrzny wyłącznik nadprądowy 10 A.

Obsługa i parowanie

Urządzenie współpracuje z centralą internetową AURATON Box. Parowanie odbywa się zgodnie z procedurą opisaną w instrukcji obsługi AURATON Box. Sterowanie może odbywać się zdalnie (radiowo) lub lokalnie poprzez naciśnięcie przycisku na obudowie.

Dane techniczne

  • Zasilanie: 60-240 V AC lub 12-30 V DC.
  • Maksymalne obciążenie: do 4,3 A (
  • Częstotliwość radiowa: 868,150 MHz; 868,450 MHz.
  • Zasięg działania: ok. 30 m.
  • Stopień ochrony: IP20.
  • Temperatura pracy: 0 – 35°C.

Utylizacja

Urządzenie jest oznaczone symbolem przekreślonego kontenera na odpady, co oznacza, że po zakończeniu okresu użytkowania nie może być wyrzucane z odpadami domowymi. Użytkownik jest zobowiązany do oddania urządzenia w punkcie odbioru zużytego sprzętu elektrycznego i elektronicznego.

Informacje o producencie

Auraton

Profil marki

Praktyczna pomoc

Typowe problemy

Urządzenie nie reaguje na polecenia

Sprawdź, czy moduł jest poprawnie sparowany z AURATON Box oraz czy zasilanie jest podłączone zgodnie ze schematem.

Przekroczenie dopuszczalnego obciążenia

Upewnij się, że obciążenie na kanał nie przekracza 4,3 A (<1 kW) dla obciążenia rezystancyjnego.

Przed użyciem

  • Sprawdź, czy puszka instalacyjna ma głębokość min. 60 mm.
  • Upewnij się, że posiadasz zewnętrzny wyłącznik nadprądowy 10 A.
  • Sprawdź napięcie zasilania (AC 60-240V lub DC 12-30V).

Parametry w praktyce

Maksymalne obciążenie
4,3 A (<1 kW) na kanał dla obciążenia rezystancyjnego.
Częstotliwość radiowa
868,150 MHz; 868,450 MHz (protokół AURA).

Ilustracje i schematy

  • Schemat pokazuje podłączenie zasilania (L/N lub +/-) oraz odbiorników (O1, O2) i przełączników (l1, l2).
  • Zaciski 1-4 służą do podłączenia zasilania i wyjść odbiorników, 5-6 do przełączników ściennych.

Zgodność modelu

  • Współpracuje z centralą internetową AURATON Box.
