Instrukcja obsługi inteligentnego przełącznika Shelly Qubino Wave 1PM
Kompletny przewodnik instalacji i obsługi Shelly Qubino Wave 1PM. Dowiedz się, jak bezpiecznie podłączyć przełącznik do sieci AC/DC, sparować go z bramką Z-Wave, zresetować do ustawień fabrycznych i interpretować sygnały LED.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Shelly Qubino Wave 1PM to inteligentny przełącznik Z-Wave z pomiarem mocy, obsługujący obciążenia do 16A (AC) lub 10A (DC). Instalacja wymaga wykwalifikowanego elektryka i podłączenia zgodnie ze schematem dla AC lub DC. str. 1
Najważniejsze czynności
- Dodawanie do sieci Z-Wave (SmartStart) str. 1
- Reset do ustawień fabrycznych str. 1, 2
Pierwsze uruchomienie
- Podłącz zasilanie, sprawdź czy dioda LED miga w trybie 1, a następnie użyj bramki Z-Wave do dodania urządzenia. str. 1
Problemy i rozwiązania
Dioda LED miga w trybie 4 (1x)
Wykryto przetężenie (Over-current). Sprawdź obciążenie.
str. 1, 2Konserwacja i reset
- Reset do ustawień fabrycznych usuwa wszystkie parametry i przypisania sieciowe. str. 1, 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maks. prąd przełączania AC | 16 A | Maksymalne obciążenie dla prądu zmiennego. | str. 1 |
| Maks. prąd przełączania DC | 10 A | Maksymalne obciążenie dla prądu stałego. | str. 1 |
Gdzie szukać w PDF
- Instrukcja instalacji i obsługi str. 1, 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Shelly Qubino Wave 1PM to inteligentny przełącznik Z-Wave z funkcją pomiaru mocy, przeznaczony do sterowania urządzeniami elektrycznymi (np. oświetlenie, wentylatory). Urządzenie może być zasilane napięciem 110-240V AC lub 24-30V DC. Uwaga: Instalacja musi być wykonana przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest wyłączone.
Instalacja i podłączenie
Urządzenie można zamontować w standardowej puszce ściennej. Należy przestrzegać poniższych zasad:
- Zasilanie AC: Podłącz obciążenie do zacisku O, przewód neutralny do N, a fazę do L. Przełącznik lub przycisk podłącz do zacisku SW i dowolnego wolnego zacisku L.
- Zasilanie DC: Podłącz obciążenie do zacisku O i przewodu +. Przewód GND podłącz do zacisku -. Przełącznik/przycisk podłącz do zacisku SW i dowolnego wolnego zacisku -.
- Ostrzeżenie: Nie należy łączyć obwodów AC i DC. W przypadku urządzeń indukcyjnych (silniki, wentylatory) zaleca się stosowanie tłumika RC (RC Snubber) równolegle do urządzenia.
Konfiguracja Z-Wave
Urządzenie obsługuje technologię SmartStart oraz standardowe włączanie (inclusion) przyciskiem S:
- SmartStart: Zeskanuj kod QR na etykiecie urządzenia za pomocą aplikacji bramki Z-Wave. Urządzenie zostanie dodane automatycznie w ciągu 10 minut po włączeniu zasilania.
- Przycisk S: Włącz zasilanie, upewnij się, że dioda LED miga w trybie 1. Włącz tryb dodawania na bramce. Przytrzymaj przycisk S, aż dioda zaświeci się na niebiesko, a następnie przytrzymaj ponownie (>2s), aż dioda zacznie migać w trybie 3 (LEARN MODE).
Sygnalizacja LED
Urządzenie informuje o swoim stanie za pomocą różnych trybów migania diody LED:
- Tryb 1 (0,5s wł./2s wył.): Urządzenie nie jest dodane do sieci.
- Tryb 2 (0,5s wł./0,5s wył.): Proces dodawania/usuwania.
- Tryb 3 (0,1s wł./0,1s wył.): Tryb uczenia (LEARN MODE).
- Tryb 4 (1x-6x): Sygnalizacja błędów (np. przeciążenie, przegrzanie).
Resetowanie urządzenia
Reset do ustawień fabrycznych usuwa wszystkie parametry użytkownika i przypisania sieciowe:
- Za pomocą przełącznika/przycisku: Przełącz 5 razy w ciągu 3 sekund (tylko w pierwszej minucie po włączeniu zasilania).
- Za pomocą przycisku S: Wejdź w tryb ustawień (przytrzymaj S, aż dioda zaświeci na niebiesko), następnie naciskaj S, aż dioda zaświeci na czerwono. Przytrzymaj S (>2s), aż dioda zacznie migać w trybie 3.
Dane techniczne
- Zasilanie: 110-240V AC / 24-30V DC
- Maks. prąd przełączania AC: 16A
- Maks. prąd przełączania DC: 10A
- Protokół: Z-Wave S800
- Zasięg: do 40m wewnątrz pomieszczeń
Informacje o producencie
Shelly Group AD
Praktyczna pomoc
Typowe problemy
Urządzenie nie jest wykrywane przez bramkę
Sprawdź, czy dioda LED miga w trybie 1. Jeśli nie, wykonaj reset do ustawień fabrycznych.
Błąd zasilania (dioda miga w trybie 4, 3x)
Sprawdź częstotliwość zasilania 230V AC lub napięcie 24V DC.
Przegrzanie urządzenia
Sprawdź, czy obciążenie nie przekracza dopuszczalnych limitów i czy urządzenie ma odpowiednią wentylację.
Przed użyciem
- Upewnij się, że wyłączniki zasilania są wyłączone.
- Sprawdź brak napięcia na zaciskach za pomocą próbnika fazy lub multimetru.
- Użyj przewodów o odpowiedniej odporności termicznej (min. PVC T105°C).
- Upewnij się, że obciążenie nie przekracza 16A (AC) lub 10A (DC).
- Nie skracaj anteny urządzenia.
Ilustracje i schematy

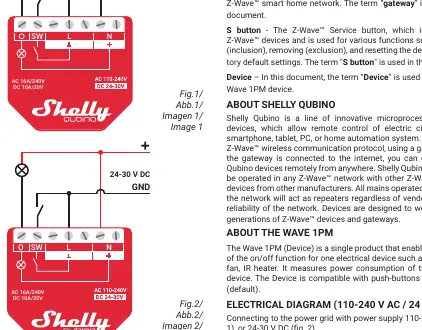

- Fig 1: Schemat podłączenia dla zasilania AC (110-240V).

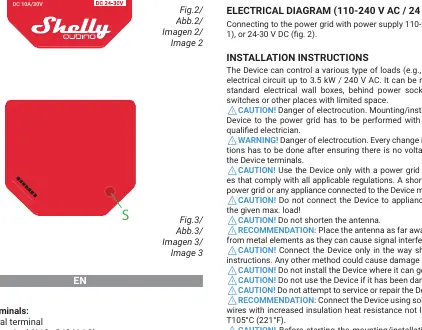

- Fig 2: Schemat podłączenia dla zasilania DC (24-30V).
- Fig 3: Lokalizacja przycisku S na obudowie urządzenia.
Zgodność modelu
- Kompatybilne z przyciskami i przełącznikami (domyślnie).
- Wymaga bramki Z-Wave obsługującej urządzenia wielopoziomowe (Z-Wave Plus).
