Instrukcja obsługi ściemniacza WiFi Idinio 140194

Dowiedz się, jak zainstalować i skonfigurować ściemniacz WiFi Idinio 140194. Instrukcja zawiera schematy podłączenia, procedurę parowania z aplikacją oraz dane techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Ściemniacz WiFi Idinio 140194 służy do zdalnego sterowania oświetleniem. Wymaga instalacji elektrycznej, podłączenia do sieci 2.4GHz i konfiguracji w aplikacji Idinio Smart. str. 1, 2

Najważniejsze czynności

  • Instalacja elektryczna str. 1
  • Parowanie z aplikacją str. 2

Pierwsze uruchomienie

  • Zainstaluj urządzenie, włącz zasilanie, wprowadź ściemniacz w tryb parowania (dioda miga), dodaj w aplikacji Idinio Smart. str. 1, 2

Problemy i rozwiązania

Dioda nie miga szybko podczas parowania

Przytrzymaj przycisk reset przez 5 sekund.

str. 2

Konserwacja i reset

  • Przytrzymaj przycisk reset przez 5 sekund. str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 220-240V Napięcie zasilania str. 1
Obciążenie LED 5-225W Maksymalna moc oświetlenia LED str. 1

Gdzie szukać w PDF

  • Instalacja i dane techniczne str. 1
  • Konfiguracja aplikacji i reset str. 2
Spis treści

Najważniejsze informacje

Ściemniacz WiFi Idinio 140194 to inteligentne urządzenie umożliwiające zdalne sterowanie oświetleniem za pomocą aplikacji mobilnej. Przed przystąpieniem do instalacji upewnij się, że posiadasz sieć WiFi o częstotliwości 2.4GHz, ponieważ urządzenie nie obsługuje sieci 5GHz. Instalacja wymaga podstawowej wiedzy elektrycznej.

Instalacja i podłączenie

Przed rozpoczęciem montażu bezwzględnie wyłącz zasilanie w skrzynce bezpieczników. Ściemniacz wymaga podłączenia przewodu fazowego (L) oraz przewodu prowadzącego do źródła światła. Upewnij się, że obciążenie oświetlenia mieści się w dopuszczalnych granicach urządzenia.

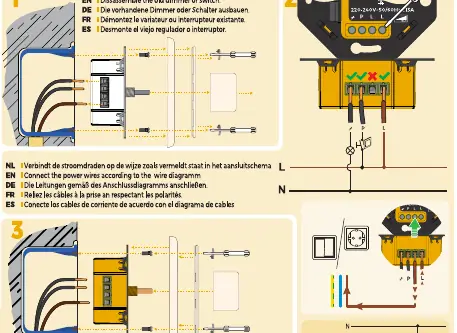

Schemat podłączenia ściemniacza
Schemat podłączenia ściemniacza
  • Wyłącz zasilanie główne.
  • Podłącz przewody zgodnie ze schematem: przewód fazowy (L) do wejścia ściemniacza, przewód do lampy do wyjścia ściemniacza.
  • Zamontuj ściemniacz w puszce ściennej za pomocą śrub.
  • Włącz zasilanie.

Konfiguracja w aplikacji

Aby połączyć ściemniacz z aplikacją Idinio Smart:

  1. Pobierz aplikację Idinio Smart ze sklepu App Store lub Google Play.
  2. Upewnij się, że telefon jest połączony z siecią WiFi 2.4GHz.
  3. Włącz zasilanie ściemniacza. Jeśli dioda nie miga, wprowadź urządzenie w tryb parowania.
  4. W aplikacji wybierz opcję dodawania nowego urządzenia i postępuj zgodnie z instrukcjami na ekranie.

Resetowanie urządzenia

Jeśli urządzenie nie łączy się z siecią lub chcesz je zresetować do ustawień fabrycznych, przytrzymaj przycisk reset przez 5 sekund. Dioda LED powinna zacząć szybko migać, co oznacza gotowość do ponownego parowania.

Dane techniczne

  • Napięcie wejściowe: 220-240V~ 50/60Hz
  • Obciążenie dla żarówek tradycyjnych/halogenowych: 10-250W
  • Obciążenie dla oświetlenia LED: 5-225W
  • Wymagania sieciowe: WiFi 2.4GHz

Bezpieczeństwo

Urządzenie powinno być instalowane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Nie używaj środków czyszczących o właściwościach ściernych. W przypadku awarii lub uszkodzenia obudowy, nie używaj urządzenia i skontaktuj się z serwisem.

Praktyczna pomoc

Typowe problemy

Ściemniacz migocze lub nie działa poprawnie

Sprawdź, czy obciążenie oświetlenia mieści się w zakresie 5-250W i czy używasz odpowiedniego trybu ściemniania (R, L, C).

Brak połączenia z aplikacją

Upewnij się, że telefon jest w sieci 2.4GHz, a nie 5GHz. Zresetuj urządzenie przyciskiem reset (przytrzymaj 5 sekund).

Przed użyciem

  • Wyłącz zasilanie w skrzynce bezpieczników przed montażem.
  • Upewnij się, że posiadasz sieć WiFi 2.4GHz.
  • Sprawdź, czy moc oświetlenia mieści się w zakresie 5-250W.
  • Przygotuj śrubokręt do montażu w puszce ściennej.

Parametry w praktyce

220-240V~50/60Hz
Napięcie zasilania sieciowego.
10-250W AGL/HAL
Dopuszczalne obciążenie dla żarówek tradycyjnych i halogenowych.

Ilustracje i schematy

  • Schemat pokazuje podłączenie przewodu fazowego (L) oraz przewodu do źródła światła.
  • Rysunek resetowania wskazuje przycisk reset na obudowie ściemniacza.

Zgodność modelu

  • Wymaga sieci WiFi 2.4GHz.
  • Nie współpracuje z sieciami 5GHz.
