Instrukcja obsługi ściemniacza obrotowego Idinio 140301

Przewodnik użytkownika dla ściemniacza obrotowego Idinio 140301. Dowiedz się, jak poprawnie zainstalować urządzenie w instalacji 2-przewodowej, sparować je z siecią Zigbee, skonfigurować funkcję Touchlink oraz ustawić minimalną jasność...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Ściemniacz Idinio 140301 to uniwersalny ściemniacz obrotowy Zigbee 3.0 do instalacji 2-przewodowej. Obsługuje parowanie z hubem Zigbee oraz bezpośrednie parowanie Touchlink. str. 1, 2

Najważniejsze czynności

  • Resetowanie urządzenia str. 2
  • Parowanie z hubem str. 2

Pierwsze uruchomienie

  • Wyłącz zasilanie, podłącz przewody L i P, włącz zasilanie i sparuj z siecią Zigbee. str. 1, 2

Problemy i rozwiązania

Światło migocze

Ustaw minimalną jasność przyciskiem 'min'.

str. 1

Konserwacja i reset

  • Naciśnij przycisk reset 5 razy. str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 220-240V~ 50/60Hz Standardowe napięcie sieciowe str. 1
Obciążenie LED 5-225W Dopuszczalna moc żarówek LED str. 1

Gdzie szukać w PDF

  • Instalacja i parametry str. 1
  • Parowanie i reset str. 2
Spis treści

Najważniejsze informacje

Ściemniacz obrotowy Idinio 140301 to uniwersalne urządzenie typu 2-wire (dwuprzewodowe) działające w standardzie Zigbee 3.0. Urządzenie nie wymaga przewodu neutralnego (N) do działania. Przed przystąpieniem do instalacji upewnij się, że zasilanie w obwodzie jest wyłączone. Ściemniacz obsługuje zarówno parowanie z hubem Zigbee, jak i bezpośrednie parowanie Touchlink z pilotami.

Instalacja i podłączenie

Instalacja musi być przeprowadzona zgodnie z lokalnymi przepisami elektrycznymi. Ściemniacz wymaga podłączenia przewodu fazowego (L) oraz przewodu do źródła światła (P). Urządzenie posiada przełącznik wyboru trybu ściemniania (leading/trailing edge), który należy dostosować do typu używanego źródła światła.

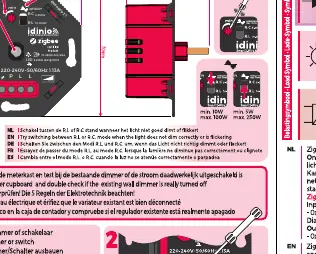

Schemat podłączenia ściemniacza (L - faza, P - wyjście na lampę)
Schemat podłączenia ściemniacza (L - faza, P - wyjście na lampę)
  • Wyłącz zasilanie główne przed rozpoczęciem prac.
  • Podłącz przewód fazowy (L) do odpowiedniego zacisku ściemniacza.
  • Podłącz przewód prowadzący do lampy (P) do zacisku wyjściowego.
  • Po montażu w puszce ściennej, włącz zasilanie.

Parowanie Zigbee

Aby dodać ściemniacz do sieci Zigbee:

  1. Upewnij się, że urządzenie jest w trybie parowania (wskaźnik miga).
  2. Uruchom procedurę wyszukiwania nowych urządzeń w aplikacji obsługującej Twój hub Zigbee.
  3. Jeśli urządzenie nie jest w trybie parowania, wykonaj reset (patrz sekcja Resetowanie).

Funkcja Touchlink umożliwia bezpośrednie sterowanie ściemniaczem za pomocą pilota Zigbee bez konieczności użycia huba:

  • Umieść pilot w odległości maksymalnie 10 cm od ściemniacza.
  • Uruchom procedurę parowania Touchlink na pilocie zgodnie z jego instrukcją.
  • Ściemniacz potwierdzi połączenie poprzez miganie wskaźnika.

Resetowanie do ustawień fabrycznych

Jeśli urządzenie wymaga resetu (np. w celu ponownego parowania):

  • Naciśnij przycisk resetowania 5 razy w krótkich odstępach czasu.
  • Wskaźnik zacznie migać, potwierdzając usunięcie poprzednich ustawień sieciowych.

Ustawianie minimalnej jasności

Ściemniacz pozwala na precyzyjne ustawienie minimalnego poziomu jasności, aby uniknąć migotania żarówek LED:

  • Włącz światło i ustaw je na minimalny poziom za pomocą pokrętła.
  • Naciśnij przycisk "min" na obudowie.
  • Dostosuj poziom za pomocą pokrętła, aż światło będzie stabilne.

Bezpieczeństwo

Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń. Nie przekraczaj maksymalnego obciążenia podanego w specyfikacji technicznej. W przypadku uszkodzenia obudowy lub przewodów, natychmiast odłącz zasilanie i skontaktuj się z serwisem.

Praktyczna pomoc

Typowe problemy

Ściemniacz nie reaguje lub nie paruje się z siecią

Wykonaj reset do ustawień fabrycznych, naciskając przycisk reset 5 razy, a następnie spróbuj ponownie przeprowadzić procedurę parowania.

Światło LED migocze przy niskiej jasności

Użyj przycisku 'min' na obudowie, aby ustawić wyższy próg minimalnej jasności, który wyeliminuje migotanie.

Przed użyciem

  • Wyłącz zasilanie główne przed montażem.
  • Upewnij się, że instalacja jest 2-przewodowa (L i P).
  • Sprawdź, czy obciążenie mieści się w zakresie (LED 5-225W, AGL/HAL 10-250W).
  • Wybierz odpowiedni tryb ściemniania (leading/trailing edge) przełącznikiem na obudowie.

Parametry w praktyce

Leading/Trailing edge
Technologia sterowania fazowego; wybierz tryb zgodny z wymaganiami Twojej żarówki.

Ilustracje i schematy

  • Schemat pokazuje podłączenie przewodu fazowego (L) oraz przewodu do źródła światła (P) do ściemniacza.
  • Wskazano lokalizację przycisku reset oraz przycisku ustawiania minimalnej jasności (min).

Zgodność modelu

  • Wymaga huba Zigbee 3.0 dla pełnej funkcjonalności inteligentnej.
  • Kompatybilny z większością żarówek LED, halogenowych i żarowych w podanym zakresie mocy.
