Instrukcja obsługi ściemniacza Niko Connected Dimmer 552-722X1
Szybki przewodnik po instalacji, konfiguracji i obsłudze ściemniacza Niko Connected Dimmer (552-722X1). Dowiedz się, jak podłączyć urządzenie, ustawić minimalny poziom ściemniania i rozwiązywać problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ściemniacz Niko 552-722X1 to urządzenie Zigbee 3.0 pracujące w trybie samodzielnym lub połączonym z hubem. Wymaga instalacji przez wykwalifikowanego instalatora. str. 1, 2
Najważniejsze czynności
- Parowanie urządzenia str. 2
- Resetowanie urządzenia str. 4
Pierwsze uruchomienie
- Onboarding w aplikacji str. 2
Problemy i rozwiązania
Lampa migocze
Sprawdź czy lampa jest ściemnialna, dostosuj min. poziom ściemniania lub użyj kompensatora LED.
str. 5, 7Konserwacja i reset
- Resetowanie ściemniacza str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 230 Vac ± 10 %, 50 Hz | Napięcie sieciowe | str. 4 |
| Maksymalne obciążenie | 200 W / 200 VA | Maksymalna moc podłączonych lamp | str. 4 |
Gdzie szukać w PDF
- Schemat połączeń i instalacja str. 1
- Konfiguracja i parowanie str. 2
- Ustawienia ściemniania str. 3
- Dane techniczne i reset str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ściemniacz Niko Connected Dimmer (552-722X1) to urządzenie Zigbee 3.0 przeznaczone do sterowania oświetleniem. Może pracować w trybie samodzielnym (stand-alone) lub połączonym z inteligentną centralą (smart hub) lub mostem bezprzewodowym. Uwaga: Instalacja musi być wykonana przez wykwalifikowanego instalatora zgodnie z obowiązującymi przepisami. Produkt musi być zabezpieczony wyłącznikiem nadprądowym (MCB) o maksymalnej wartości 16 A.
Opis urządzenia
Urządzenie jest 2-przewodowym ściemniaczem Zigbee. W trybie samodzielnym steruje własnym stykiem. Po podłączeniu do huba Niko Home Control zyskuje zaawansowane funkcje programowalne.
Instalacja i podłączenie

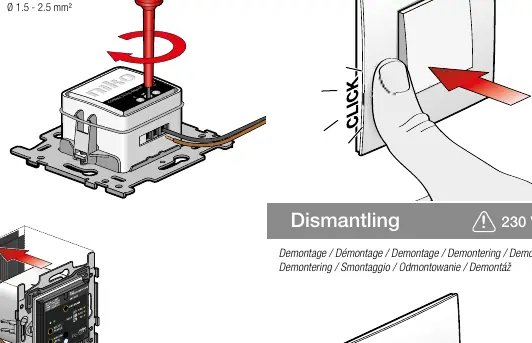

Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie 230 V. Ściemniacz montuje się w puszce podtynkowej. Wymagane jest podłączenie przewodów zgodnie ze schematem (L, N, LE). Maksymalna długość przewodów dla przycisków rozszerzeń wynosi 50 m.
Konfiguracja sieci Zigbee
Przed montażem na ścianie zaleca się konfigurację sieci Zigbee. Aby dodać urządzenie do sieci: 1. Zresetuj urządzenie (jeśli było wcześniej używane). 2. Uruchom procedurę parowania w aplikacji lub oprogramowaniu Niko Home Control. 3. Wprowadź ściemniacz w tryb parowania, naciskając przycisk 3 razy w ciągu 6 sekund. Niebieska dioda LED będzie migać przez maksymalnie 5 minut.
Ustawienia i obsługa
Możesz dostosować minimalny poziom ściemniania, aby wykorzystać optymalny zakres pracy lampy:
- Dimuj lampę do poziomu minimalnego za pomocą przycisku na środku podstawy.
- Jeśli lampa świeci zbyt jasno, zmniejsz poziom przyciskiem MIN DIM LEVEL.
- Jeśli lampa miga lub gaśnie, zwiększ poziom minimalny.
- Zapisz ustawienie, wyłączając i włączając ściemniacz.
Jeśli lampa nie włącza się poprawnie, skonfiguruj profil lampy z funkcją boost (LED 3, LED 7 lub LED 8).

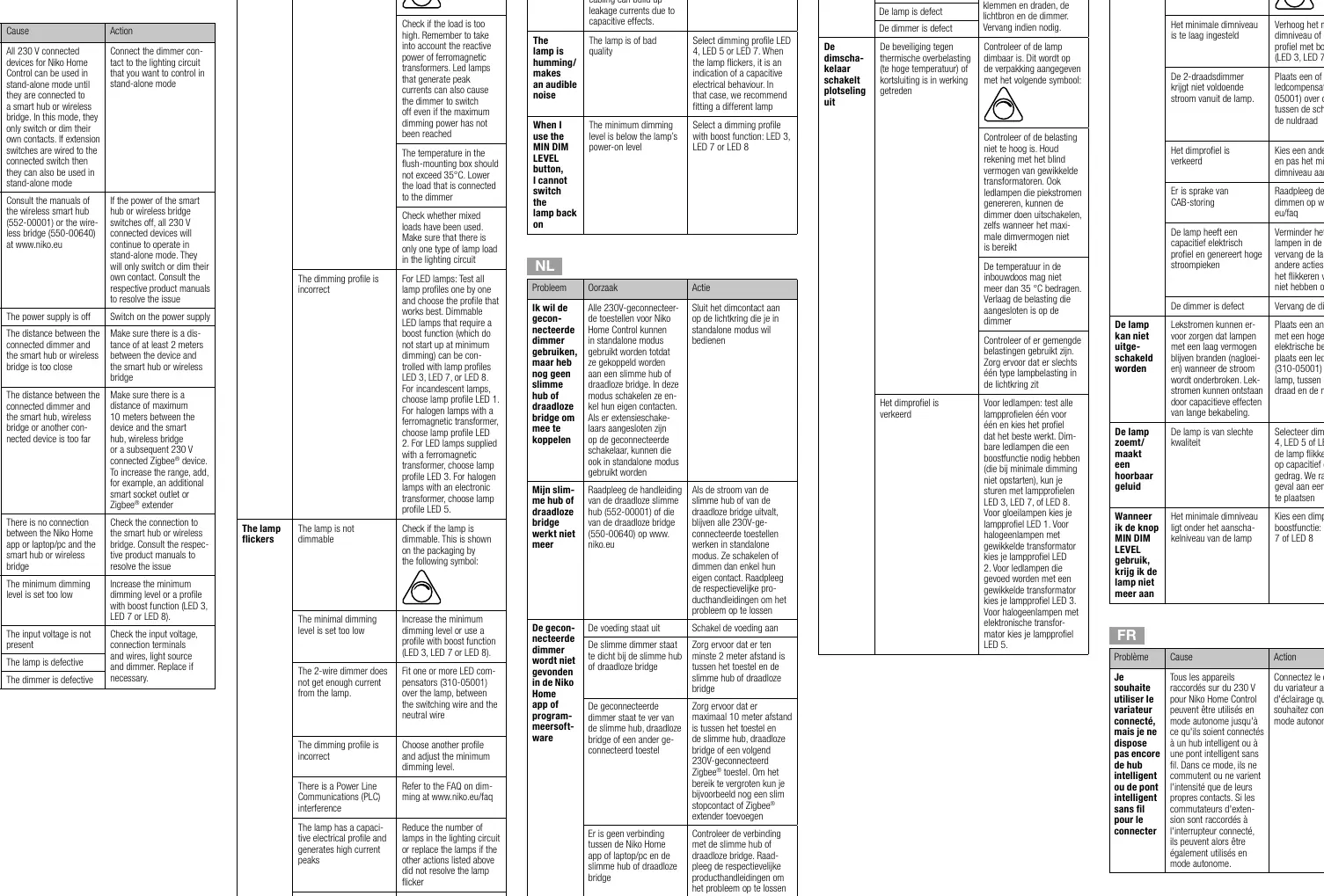

Rozwiązywanie problemów
W przypadku problemów z działaniem, takich jak migotanie lampy, sprawdź czy lampa jest ściemnialna. Jeśli lampa buczy lub miga, może być wymagany montaż kompensatora LED (310-05001) między przewodem przełączanym a neutralnym. W razie problemów z połączeniem z hubem, upewnij się, że odległość między urządzeniami nie przekracza 10 metrów.
Dane techniczne
- Zasilanie: 230 Vac ± 10 %, 50 Hz
- Protokół: Zigbee 3.0, 2.4 GHz
- Maksymalne obciążenie: 200 W / 200 VA
- Stopień ochrony: IP20
- Temperatura otoczenia: 0 – 35 °C
Praktyczna pomoc
Typowe problemy
Lampa migocze
Sprawdź, czy lampa jest ściemnialna. Dostosuj minimalny poziom ściemniania lub wybierz profil z funkcją boost (LED 3, 7, 8). W razie potrzeby zamontuj kompensator LED (310-05001).
Lampa nie wyłącza się całkowicie
Prądy upływowe mogą powodować żarzenie. Zamontuj kompensator LED (310-05001) między przewodem przełączanym a neutralnym.
Ściemniacz nie jest wykrywany w aplikacji
Sprawdź zasilanie, upewnij się, że odległość od huba wynosi min. 2 m i max. 10 m. Zresetuj urządzenie i spróbuj ponownie.
Ściemniacz nagle się wyłącza
Aktywowano ochronę termiczną. Zmniejsz obciążenie lub sprawdź, czy nie użyto mieszanych typów obciążeń.
Przed użyciem
- Upewnij się, że lampa jest ściemnialna.
- Wyłącz zasilanie 230 V przed instalacją.
- Sprawdź, czy wyłącznik nadprądowy (MCB) ma max. 16 A.
- Przygotuj przewody o przekroju 1.5 - 2.5 mm².
- Sprawdź, czy puszka podtynkowa ma głębokość min. 40 mm.
Parametry w praktyce
- Maksymalne obciążenie
- 200 W / 200 VA (zależnie od typu obciążenia i temperatury otoczenia).
- Stopień ochrony
- IP20 - urządzenie do użytku wewnątrz pomieszczeń.
Ilustracje i schematy

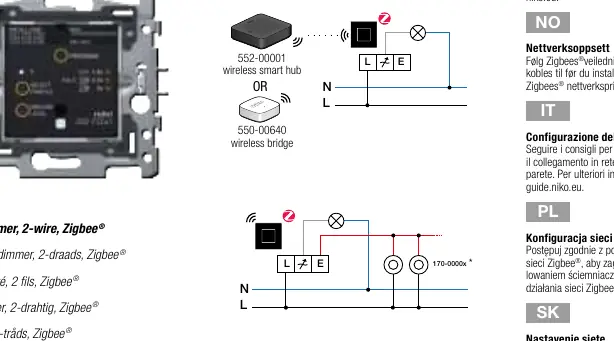

- Schemat połączeń pokazuje podłączenie fazy (L) i przewodu przełączanego (LE) do ściemniacza.
- Tryb parowania aktywuje się przez 3-krotne naciśnięcie przycisku w ciągu 6 sekund.
- Resetowanie urządzenia wymaga naciśnięcia przycisku przez 10 sekund.
