Instrukcja obsługi sterownika LED MiBoxer 2-in-1

Szybki przewodnik po konfiguracji i obsłudze sterownika LED MiBoxer 2-in-1 (Zigbee 3.0 + 2.4G). Dowiedz się, jak sparować piloty, skonfigurować aplikację Tuya, sterować oświetleniem głosowo oraz zmienić tryby pracy urządzenia.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Sterownik MiBoxer 2-in-1 to urządzenie obsługujące oświetlenie LED przez Zigbee 3.0 oraz piloty 2.4G. Umożliwia sterowanie jasnością, temperaturą barwową, integrację z aplikacją Tuya oraz asystentami głosowymi. str. 1, 2

Najważniejsze czynności

  • Parowanie pilota 2.4G str. 4
  • Konfiguracja trybu wyjściowego str. 3
  • Parowanie z aplikacją Tuya str. 6

Pierwsze uruchomienie

  • Podłącz zasilanie, wybierz tryb wyjściowy przyciskiem SET, a następnie sparuj z pilotem lub bramką Zigbee. str. 3, 4, 6

Problemy i rozwiązania

Pilot nie łączy się

Wyłącz zasilanie na 10s, włącz ponownie i naciśnij przycisk 'I' 3 razy w ciągu 3 sekund.

str. 4

Konserwacja i reset

  • Reset do ustawień fabrycznych odbywa się poprzez ponowne parowanie (wyłącz/włącz zasilanie 3 razy lub przytrzymaj przycisk SET). str. 6

Gdzie szukać w PDF

  • Spis treści str. 1
  • Funkcje produktu str. 2
  • Konfiguracja trybu i PUSH Dimming str. 3
  • Instrukcja parowania pilotów str. 4
  • Integracja z aplikacją Tuya str. 6
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Tabela trybów wyjściowych (czerwony/zielony) Strona 3 Instrukcja parowania (Linking) Strona 4 Instrukcja rozłączania (Unlinking) Strona 4 Kroki parowania z aplikacją Tuya Strona 6

Najważniejsze informacje z instrukcji

Sterownik LED MiBoxer 2-in-1 obsługuje technologię bezprzewodową Zigbee 3.0 oraz piloty radiowe 2.4G. Urządzenie umożliwia płynne ściemnianie, regulację temperatury barwowej oraz integrację z systemami inteligentnego domu. Przed instalacją należy wyłączyć zasilanie i upewnić się, że urządzenie nie znajduje się w pobliżu silnych źródeł zakłóceń elektromagnetycznych.

Konfiguracja trybu wyjściowego

Urządzenie posiada dwa tryby pracy, które można przełączać przyciskiem SET:

Tabela trybów wyjściowych (czerwony/zielony)
Tabela trybów wyjściowych (czerwony/zielony)
  • Tryb Single Color (jednokolorowy): Wskaźnik świeci na czerwono.
  • Tryb Dual White (dwukolorowy biały): Wskaźnik świeci na zielono.

Aby zmienić tryb, należy nacisnąć przycisk SET w sposób ciągły. Jeśli operacja nie zostanie wykonana w ciągu 3 sekund, urządzenie wyjdzie z trybu ustawień.

Obsługa PUSH Dimming

Sterownik obsługuje tradycyjne przełączniki ścienne (PUSH):

  • Krótkie naciśnięcie: Włączenie lub wyłączenie światła.
  • Długie naciśnięcie: Płynna regulacja jasności. Należy puścić przycisk i nacisnąć ponownie, aby zmienić kierunek ściemniania (zwiększanie/zmniejszanie).

Parowanie pilotów 2.4G

Aby połączyć pilot ze sterownikiem:

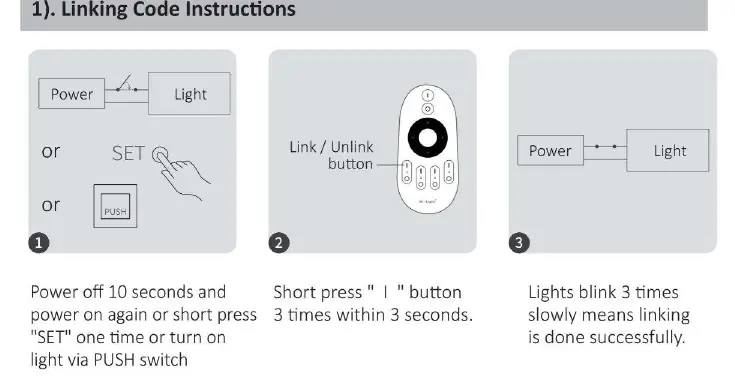

Instrukcja parowania (Linking)
Instrukcja parowania (Linking)
Instrukcja rozłączania (Unlinking)
Instrukcja rozłączania (Unlinking)
  1. Wyłącz zasilanie na 10 sekund, a następnie włącz je ponownie lub naciśnij przycisk SET (lub PUSH) jeden raz.
  2. W ciągu 3 sekund naciśnij krótko przycisk "I" na pilocie 3 razy.
  3. Światło powinno zamrugać 3 razy powoli, co oznacza poprawne sparowanie.

Aby rozłączyć (unlink), należy wykonać tę samą procedurę, ale nacisnąć przycisk "I" 5 razy w ciągu 3 sekund. Światło zamruga 10 razy szybko.

Integracja z aplikacją Tuya

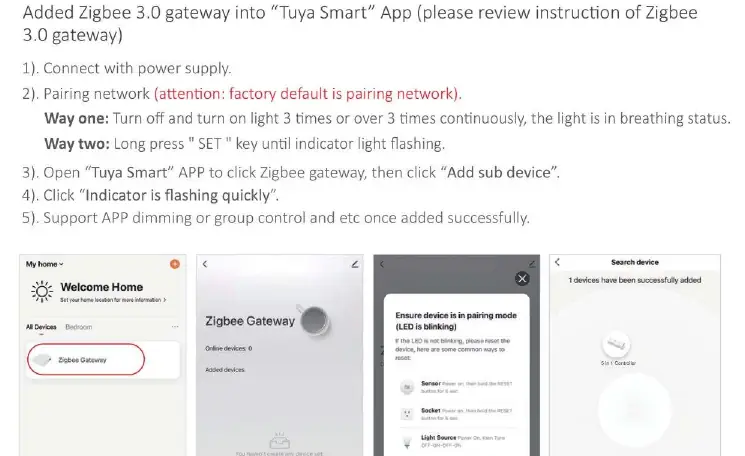

Kroki parowania z aplikacją Tuya
Kroki parowania z aplikacją Tuya
  1. Podłącz urządzenie do zasilania.
  2. Wprowadź sterownik w tryb parowania: wyłącz i włącz zasilanie 3 razy (lub dłużej) aż światło zacznie "oddychać" (pulsować) lub przytrzymaj przycisk SET.
  3. W aplikacji Tuya Smart wybierz bramkę Zigbee i kliknij "Add sub device".

Sterowanie głosowe i zaawansowane

Urządzenie wspiera integrację z Philips Hue, Amazon Alexa oraz Google Home. Wymagana jest bramka Zigbee 3.0. W przypadku braku natywnej obsługi Zigbee przez asystenta, należy dodać urządzenie przez aplikację Tuya i połączyć konta w aplikacji Alexa lub Google Home.

Funkcja Do Not Disturb

Tryb ten zapobiega automatycznemu włączaniu się światła po nagłym powrocie zasilania. Można go aktywować lub dezaktywować za pomocą sekwencji przycisków na pilocie (szczegóły w sekcji 5 instrukcji) lub w ustawieniach aplikacji.

Praktyczna pomoc

Typowe problemy

Pilot nie łączy się ze sterownikiem

Upewnij się, że urządzenie było wyłączone na 10 sekund przed próbą parowania. Sprawdź, czy naciskasz przycisk 'I' 3 razy w ciągu 3 sekund od włączenia zasilania.

Światło nie reaguje na komendy

Sprawdź, czy sterownik nie znajduje się w pobliżu metalowych przedmiotów lub silnych źródeł zakłóceń elektromagnetycznych, które ograniczają zasięg.

Światło włącza się samoczynnie po przerwie w zasilaniu

Aktywowany jest tryb 'Do Not Disturb'. Możesz go wyłączyć za pomocą pilota lub aplikacji w ustawieniach 'Power-on behavior'.

Przed użyciem

  • Wyłącz zasilanie przed przystąpieniem do instalacji
  • Sprawdź, czy napięcie wejściowe jest zgodne z wymaganiami urządzenia
  • Wybierz odpowiedni tryb wyjściowy (czerwony dla Single Color, zielony dla Dual White)
  • Upewnij się, że masz bramkę Zigbee 3.0, jeśli planujesz sterowanie przez aplikację lub głosowe

Ilustracje i schematy

  • Schemat parowania pokazuje sekwencję: wyłączenie zasilania -> włączenie -> naciśnięcie przycisku na pilocie.
  • Tabela trybów wyjściowych wskazuje kolor diody LED jako identyfikator trybu pracy.

Zgodność modelu

  • Wymaga bramki Zigbee 3.0 do sterowania przez aplikację Tuya, Philips Hue, Alexa lub Google Home.
  • Kompatybilny z pilotami serii MiBoxer 2.4G (np. FUT006, FUT007, B1, T1, K1).
