Instrukcja obsługi ściemniacza LED LED's Light 190011
Instrukcja obsługi i montażu ściemniacza LED's Light 190011. Dowiedz się, jak poprawnie podłączyć ściemniacz, ustawić minimalną jasność oraz rozwiązać problemy z migotaniem światła.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ściemniacz LED's Light 190011 to urządzenie typu trailing edge do sterowania oświetleniem LED (5-150W) oraz halogenowym/żarowym (10-300W). Wymaga montażu przez wykwalifikowanego elektryka. str. 2
Najważniejsze czynności
- Podłączenie elektryczne str. 3
- Regulacja minimalnej jasności str. 4
Pierwsze uruchomienie
- Po montażu włącz zasilanie i przetestuj działanie pokrętła (włączanie/wyłączanie i regulacja jasności). str. 3
Problemy i rozwiązania
Migotanie światła
Wyreguluj minimalną jasność pokrętłem (A).
str. 4Konserwacja i reset
- Zabezpieczenie termiczne resetuje się automatycznie po spadku temperatury do ok. 90°C. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 220-240V ~ 50Hz | Napięcie zasilania | str. 2 |
| Maksymalne obciążenie LED | 5-150W | Zakres mocy dla LED | str. 2 |
Gdzie szukać w PDF
- Instalacja i dane techniczne str. 2, 3
- Konfiguracja minimalnej jasności str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ściemniacz LED's Light 190011 to urządzenie typu trailing edge przeznaczone do sterowania oświetleniem LED, halogenowym i żarowym. Uwaga: Prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowanego elektryka. Urządzenie posiada wbudowane zabezpieczenie termiczne, które wyłącza ściemniacz przy temperaturze wewnętrznej 120°C i resetuje się po spadku do około 90°C.
Instalacja
Przed przystąpieniem do montażu należy bezwzględnie odłączyć zasilanie sieciowe i zabezpieczyć je przed przypadkowym włączeniem.
- Odłącz zasilanie i zabezpiecz je przed ponownym włączeniem.
- Zdemontuj istniejący przełącznik ścienny.
- Podłącz ściemniacz zgodnie z odpowiednim schematem (dla obwodu ON/OFF lub obwodu 2-drożnego).
- Zamontuj ramkę maskującą i załóż pokrętło ściemniacza na oś.
- Włącz zasilanie i przetestuj działanie ściemniacza.
Ważne: Ściemniacz musi być zawsze podłączony po stronie fazowej obciążenia. Nie wolno łączyć ściemniaczy równolegle ani szeregowo.
Obsługa i konfiguracja
Normalna obsługa: Naciśnij pokrętło, aby włączyć lub wyłączyć światło. Obracaj pokrętło w prawo, aby zwiększyć jasność, lub w lewo, aby ją zmniejszyć.
Ustawienie minimalnej jasności: Jeśli występują problemy z migotaniem lub niestabilnością światła przy niskim poziomie jasności, można wyregulować minimalny poziom:
- Zdejmij panel przedni.
- Włącz lampę na pełną jasność.

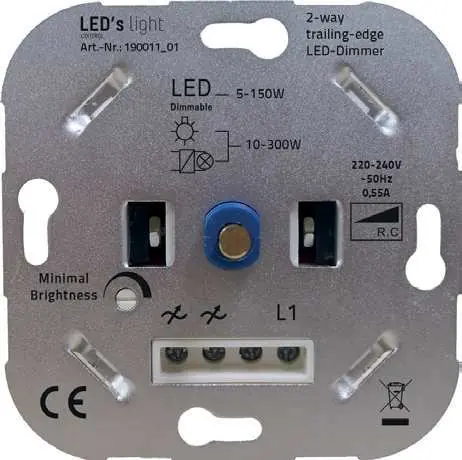

- Obracaj pokrętło "Min. brightness (A)", aby dostosować jasność do pożądanego poziomu podstawowego.
Dane techniczne
- Napięcie: 220-240V ~ 50Hz
- Maksymalne obciążenie LED: 5-150W
- Maksymalne obciążenie HAL/INC: 10-300W
- Technologia ściemniania: Trailing edge (R.C)
- Temperatura pracy: 0°C - 45°C
- Kompatybilność: Standardowe puszki podtynkowe EU
Bezpieczeństwo
Nie używaj urządzenia, jeśli jakakolwiek część jest uszkodzona. Nie modyfikuj urządzenia. Produkt nie jest przeznaczony do użytku przez dzieci bez nadzoru. W przypadku uszkodzenia kabla lub wtyczki, urządzenie musi zostać naprawione przez producenta lub autoryzowany serwis.
Praktyczna pomoc
Typowe problemy
Migotanie światła lub wahania jasności
Wyreguluj minimalną jasność za pomocą pokrętła (A) na urządzeniu.
Ściemniacz wyłącza się samoczynnie
Prawdopodobne zadziałanie zabezpieczenia termicznego z powodu przeciążenia. Zmniejsz obciążenie podłączone do ściemniacza.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy obciążenie mieści się w zakresie 5-150W (LED) lub 10-300W (Halogen/Inc).
- Upewnij się, że zasilanie jest całkowicie odłączone przed montażem.
- Sprawdź, czy puszka podtynkowa jest zgodna ze standardem EU.
Parametry w praktyce
- Trailing edge (R.C)
- Technologia ściemniania fazowego, odpowiednia dla nowoczesnych źródeł światła LED.
Ilustracje i schematy
- Schemat ON/OFF: Standardowe podłączenie ściemniacza do jednego punktu świetlnego.
- Schemat 2-way: Podłączenie umożliwiające sterowanie oświetleniem z dwóch różnych miejsc (tzw. schodowe).
Zgodność modelu
- Kompatybilny z ściemnialnymi lampami LED, żarówkami tradycyjnymi oraz halogenami wysokonapięciowymi i niskonapięciowymi z transformatorem elektronicznym.
