Instrukcja obsługi ściemniacza LED 2 w 1 Armacost 511120

Instrukcja obsługi ściemniacza LED 2 w 1 Armacost 511120. Dowiedz się, jak zainstalować urządzenie, podłączyć oświetlenie 12V/24V oraz skonfigurować montaż ścienny lub natynkowy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Ściemniacz Armacost 511120 służy do sterowania jasnością oświetlenia LED 12V lub 24V DC. Może być montowany natynkowo lub w puszce ściennej. Nie wolno podłączać go bezpośrednio do sieci 120V AC. str. 1

Najważniejsze czynności

  • Podłączenie przewodów z zachowaniem polaryzacji str. 1
  • Konwersja do montażu ściennego str. 1

Problemy i rozwiązania

Migotanie świateł

Nie podłączaj więcej niż jednego ściemniacza do jednego zasilacza w tym samym obwodzie.

str. 1

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie wejściowe 12-24V DC Wymagane zasilanie stałonapięciowe str. 1
Maksymalne obciążenie (12V) 96W Limit mocy dla instalacji 12V str. 1
Maksymalne obciążenie (24V) 192W Limit mocy dla instalacji 24V str. 1

Gdzie szukać w PDF

  • Instrukcja instalacji i specyfikacja str. 1
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Konwersja ściemniacza do montażu w ścianie Strona 1 Schemat podłączenia ściemniacza do zasilacza i oświetlenia LED Strona 1 Opcje montażu: natynkowy i w ścianie Strona 1

Najważniejsze informacje

Ściemniacz Armacost 511120 to urządzenie przeznaczone do sterowania jasnością oświetlenia LED 12V lub 24V DC. Urządzenie posiada unikalną konstrukcję, która pozwala na montaż natynkowy lub w standardowej puszce ściennej. Ściemniacz jest kompatybilny z opcjonalnym bezprzewodowym panelem dotykowym (model 523120), umożliwiającym zdalne sterowanie.

Ważne ostrzeżenia:

  • Urządzenie przeznaczone wyłącznie do oświetlenia LED 12V lub 24V DC. Nie podłączaj do prądu 120V AC.
  • Do użytku wyłącznie w suchych pomieszczeniach.
  • Nie podłączaj więcej niż jednego ściemniacza do jednego zasilacza w tym samym obwodzie, aby uniknąć migotania świateł.
  • Zawsze zachowuj polaryzację (+ do +, - do -). Odwrotna polaryzacja lub zwarcie przewodów może uszkodzić urządzenie.

Instalacja i podłączenie

Przed instalacją upewnij się, że używasz zasilacza stałonapięciowego 12V lub 24V DC. Nie używaj zasilaczy magnetycznych ani zasilaczy 12V AC.

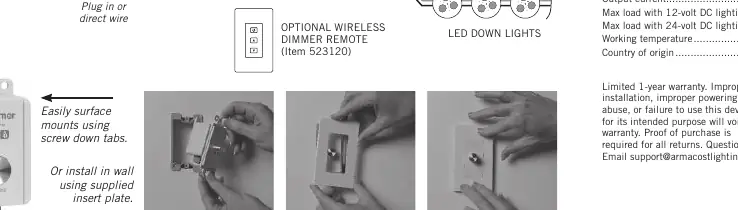

Schemat podłączenia ściemniacza do zasilacza i oświetlenia LED
Schemat podłączenia ściemniacza do zasilacza i oświetlenia LED
  1. Przygotowanie przewodów: Używaj wyłącznie izolowanych zszywek lub plastikowych opasek do zabezpieczenia przewodów.
  2. Podłączenie: Podłącz wejście 12-24V DC z zasilacza do wejścia ściemniacza, a wyjście ściemniacza do oświetlenia LED.
  3. Zabezpieczenie: W przypadku prowadzenia przewodów wewnątrz ścian, użyj certyfikowanego okablowania typu CL2 lub lepszego.
  4. Wskazówka: Jeśli instalujesz ściemniacz w mniejszej puszce elektrycznej, możesz usunąć górną wypustkę montażową, aby uzyskać więcej miejsca na przewody. Możesz również zdjąć blok zacisków, podłączyć przewody i wpiąć go z powrotem.

Montaż ścienny i natynkowy

Ściemniacz oferuje dwie metody montażu:

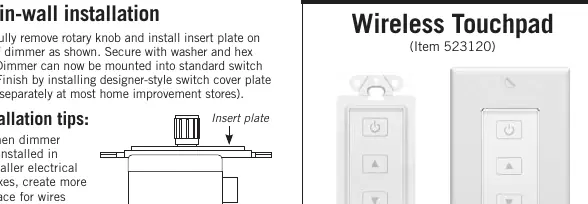

Konwersja ściemniacza do montażu w ścianie
Konwersja ściemniacza do montażu w ścianie
Opcje montażu: natynkowy i w ścianie
Opcje montażu: natynkowy i w ścianie
  • Montaż natynkowy: Urządzenie można łatwo zamontować na dowolnej płaskiej powierzchni za pomocą wypustek montażowych.
  • Montaż w ścianie: Aby przekonwertować ściemniacz do montażu w puszce ściennej, należy ostrożnie zdjąć pokrętło, zainstalować płytkę wkładki na górze ściemniacza, zabezpieczyć ją podkładką i nakrętką sześciokątną. Następnie można zamontować urządzenie w standardowej puszce i wykończyć płytką maskującą (sprzedawaną oddzielnie).

Dane techniczne

  • Napięcie wejściowe: 12-24V DC
  • Prąd wyjściowy: 8A
  • Maksymalne obciążenie (12V): 96W
  • Maksymalne obciążenie (24V): 192W
  • Temperatura pracy: -5 do 120°F (-20 do 49°C)

Praktyczna pomoc

Typowe problemy

Światła migoczą

Upewnij się, że do jednego zasilacza w tym samym obwodzie nie jest podłączony więcej niż jeden ściemniacz.

Spadek jasności oświetlenia

Zjawisko to jest naturalne w systemach niskonapięciowych. Aby je zminimalizować, użyj krótszych przewodów zasilających DC lub przewodów o większym przekroju (niższy numer AWG).

Uszkodzenie ściemniacza

Sprawdź, czy zachowano poprawną polaryzację (+ do +, - do -) i czy przewody nie są zwarte.

Przed użyciem

  • Upewnij się, że zasilacz to jednostka stałonapięciowa 12V lub 24V DC (nie AC).
  • Sprawdź, czy całkowita moc oświetlenia nie przekracza 96W (dla 12V) lub 192W (dla 24V).
  • Przygotuj przewody zgodnie z lokalnymi przepisami dla obwodów niskonapięciowych klasy 2.
  • Jeśli instalujesz urządzenie na zewnątrz, musi ono znajdować się w szczelnej puszce elektrycznej.

Parametry w praktyce

Napięcie wejściowe
Wymaga zasilacza 12V lub 24V DC. Nie podłączać do 120V AC.
Prąd wyjściowy 8A
Maksymalna wydajność prądowa ściemniacza.
Temperatura pracy
Zakres od -20°C do 49°C (-5°F do 120°F).

Ilustracje i schematy

  • Schemat pokazuje podłączenie zasilacza 120V AC do zasilacza DC, a następnie do ściemniacza i oświetlenia LED.
  • Wskazano polaryzację wejścia i wyjścia ściemniacza.
