Instrukcja obsługi extendera HDMI Full HD SIIG 04-1284B

Szybki przewodnik po instalacji i konfiguracji extendera HDMI over IP SIIG 04-1284B. Dowiedz się, jak podłączyć urządzenia, skonfigurować sieć, zarządzać grupami kanałów oraz używać narzędzia PC do zdalnego sterowania.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Ten dokument zawiera instrukcje instalacji i konfiguracji extendera HDMI over IP SIIG 04-1284B (nadajnik CE-H26411-S1 i odbiornik CE-H26511-S1). Urządzenie obsługuje transmisję Full HD, RS-232 oraz IR w sieciach 10/100 BASE-T. Kluczowe jest poprawne ustawienie grup kanałów za pomocą przełączników DIP oraz konfiguracja sieciowa za pomocą dedykowanego narzędzia PC.

Opis urządzenia

Nadajnik (TX) i odbiornik (RX) posiadają:

Panel tylny i przedni odbiornika z oznaczeniami portów
Panel tylny i przedni odbiornika z oznaczeniami portów
  • Złącze zasilania DC 5V/2A.
  • Port LAN RJ-45 do połączenia sieciowego.
  • Złącza HDMI (wejście/wyjście w TX, wyjście w RX).
  • Złącza 3.5mm dla IR (nadajnik/odbiornik).
  • Złącze DB-9 dla RS-232.
  • Wyświetlacz grupy i 6-bitowy przełącznik DIP do wyboru kanału (0-63).
  • Przycisk Reset.

Instalacja i podłączenie

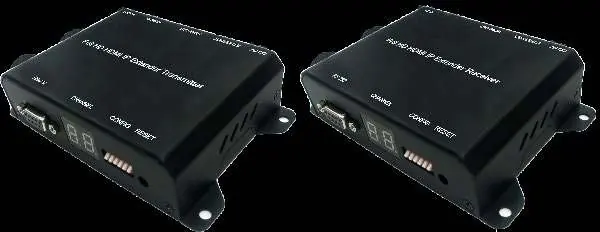

Widok z przodu nadajnika i odbiornika HDMI.
Widok z przodu nadajnika i odbiornika HDMI.
Widok paneli przednich i tylnych urządzeń.
Widok paneli przednich i tylnych urządzeń.
Widok nadajnika HDMI.
Widok nadajnika HDMI.
Schemat portów i elementów sterujących z numeracją.
Schemat portów i elementów sterujących z numeracją.
Widok odbiornika HDMI.
Widok odbiornika HDMI.

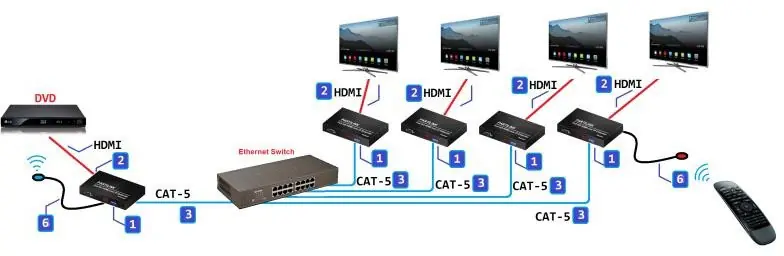

Schemat połączeń systemu z wieloma odbiornikami.
Schemat połączeń systemu z wieloma odbiornikami.
Schemat połączeń punkt-punkt z wykorzystaniem switcha.
Schemat połączeń punkt-punkt z wykorzystaniem switcha.

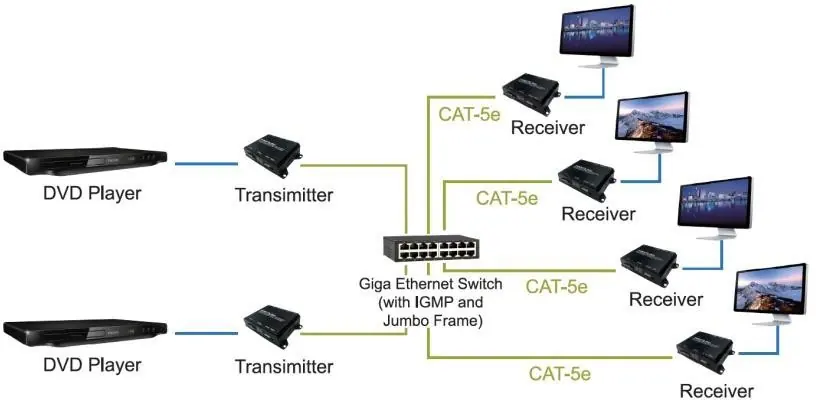

Schemat połączeń dla konfiguracji Multicast
Schemat połączeń dla konfiguracji Multicast

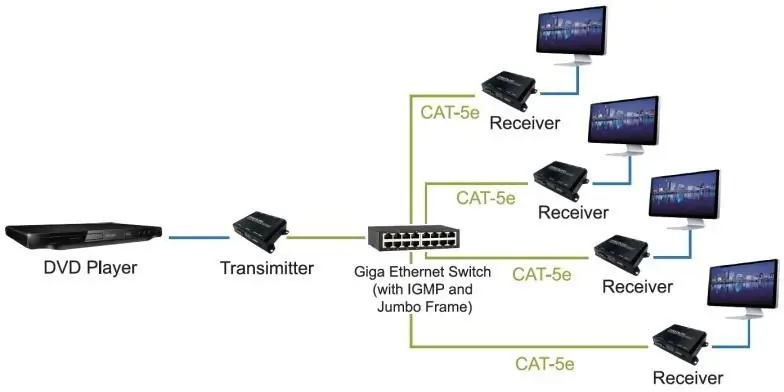

Schemat instalacji z wykorzystaniem switcha Gigabit Ethernet.
Schemat instalacji z wykorzystaniem switcha Gigabit Ethernet.

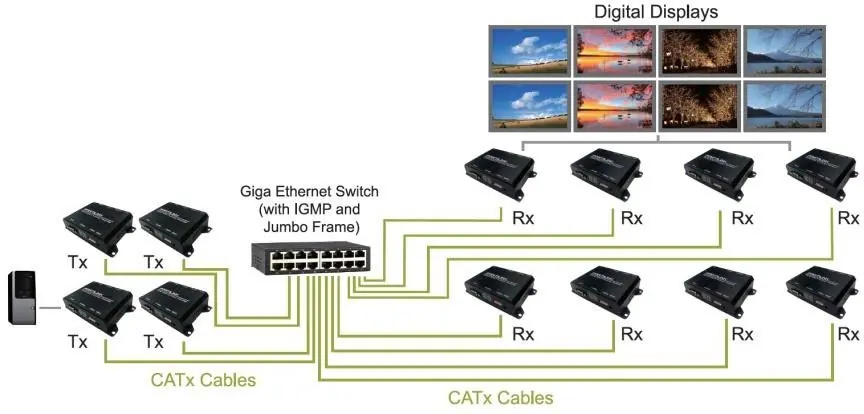

Schemat połączeń dla konfiguracji Screen Wall
Schemat połączeń dla konfiguracji Screen Wall
  1. Ustaw ten sam numer grupy na nadajniku i odbiorniku za pomocą przełączników DIP.
  2. Podłącz źródło sygnału HDMI do nadajnika, a wyświetlacz do odbiornika.
  3. Połącz nadajnik, odbiornik i przełącznik sieciowy (switch) za pomocą kabli CAT-5.
  4. Podłącz zasilacze DC 5V do obu urządzeń.
  5. Podłącz kable IR, jeśli wymagane jest zdalne sterowanie źródłem.

Konfiguracja sieciowa i narzędzie PC

System domyślnie korzysta z DHCP. Jeśli w sieci nie ma serwera DHCP, urządzenia używają adresu IP z klasy B (169.254.xxx.xxx). W takim przypadku należy ustawić statyczny adres IP na komputerze konfiguracyjnym w tej samej podsieci.

Interfejs narzędzia PC - przyciski Update i Reboot
Interfejs narzędzia PC - przyciski Update i Reboot

Narzędzie IPTV_Control_Center.exe służy do zaawansowanej konfiguracji:

  • Skanowanie: Użyj funkcji Start Scan, aby wykryć urządzenia w sieci.
  • Ustawienia TX/RX: Możliwość zmiany adresu IP, bitrate wideo, ID grupy, nazwy urządzenia oraz aktualizacji firmware.
  • Uwaga: Podczas korzystania z oprogramowania zaleca się wyłączenie zapory sieciowej (Firewall) lub antywirusa.

Konserwacja i rozwiązywanie problemów

W przypadku niestabilnego działania systemu lub błędnej konfiguracji, należy użyć przycisku Factory Reset w narzędziu PC, aby przywrócić ustawienia fabryczne. Po każdej zmianie ustawień przez narzędzie PC zaleca się wykonanie restartu (Reboot) urządzenia.

Informacje o producencie

SIIG Inc

Profil marki

Praktyczna pomoc

Typowe problemy

Brak wykrycia urządzeń w narzędziu PC

Upewnij się, że komputer jest w tej samej podsieci co extendery (domyślnie 169.254.xxx.xxx) i wyłącz zaporę sieciową lub antywirusa.

Brak obrazu na odbiorniku

Sprawdź, czy nadajnik i odbiornik są ustawione na ten sam numer grupy za pomocą przełączników DIP.

Niestabilne działanie systemu

Wykonaj przywrócenie ustawień fabrycznych (Factory Reset) za pomocą narzędzia PC i zrestartuj urządzenia.

Przed użyciem

  • Ustaw przełączniki DIP na nadajniku i odbiorniku na ten sam numer grupy.
  • Podłącz kable HDMI zgodnie z kierunkiem sygnału (źródło do TX, wyświetlacz do RX).
  • Upewnij się, że używasz switcha sieciowego 10/100 BASE-T.
  • Podłącz zasilacze 5V/2A do obu jednostek.
  • Pobierz narzędzie IPTV_Control_Center.exe ze strony producenta.

Parametry w praktyce

6-bitowy przełącznik DIP
Służy do wyboru kanału transmisji (0-63); nadajnik i odbiornik muszą mieć identyczne ustawienie.
PoE (opcjonalnie)
Zasilanie przez Ethernet (36V-57V), dostępne tylko w wybranych modelach.
Bitrate wideo
Możliwość regulacji przepływności wideo (FHD, HD, SD) w celu optymalizacji pasma sieciowego.

Ilustracje i schematy

  • Schemat Unicast: Bezpośrednie połączenie jednego nadajnika z jednym odbiornikiem.
  • Schemat Multicast: Jeden nadajnik przesyła sygnał do wielu odbiorników przez switch sieciowy.
  • Schemat Screen Wall: Konfiguracja wielu nadajników i odbiorników do tworzenia ściany wideo.

Zgodność modelu

  • Wymaga switcha sieciowego 10/100 BASE-T.
  • Obsługuje standard HDCP i Blu-Ray.
  • Wymaga systemu Windows do obsługi narzędzia konfiguracyjnego.
