SJE Rhombus IFS Single Phase Simplex Control Panel

Opis produktu

Panel sterowania SJE Rhombus Installer Friendly Series (IFS) to zaawansowane urządzenie przeznaczone do sterowania pompami w systemach jedno- i dwufazowych. Panel współpracuje z czujnikiem poziomu C-Level lub tradycyjnymi przełącznikami pływakowymi, zapewniając precyzyjną kontrolę nad funkcjami startu, zatrzymania oraz alarmami wysokiego poziomu.

Bezpieczeństwo

Uwaga: Instalacja oraz serwisowanie muszą być wykonywane wyłącznie przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi (np. NFPA-70). Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie, aby uniknąć ryzyka porażenia prądem. Obudowy typu UL 4X są przeznaczone do użytku wewnątrz i na zewnątrz budynków.

Uruchomienie i instalacja

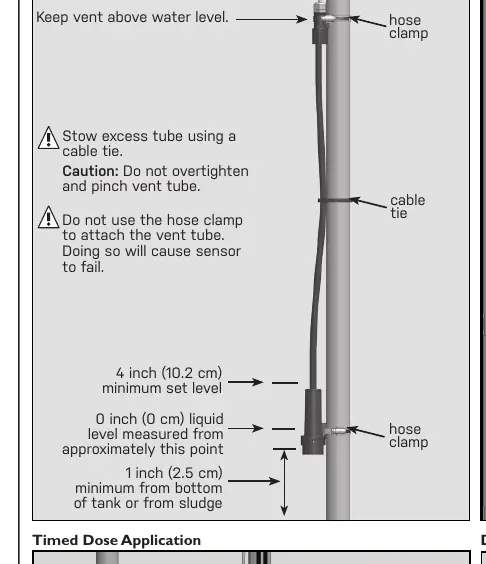

Panel IFS obsługuje konfiguracje z czujnikiem C-Level oraz 1-2 pływakami lub z 3-4 pływakami. Kluczowe kroki instalacji obejmują:

• Montaż panelu w odpowiednim miejscu.
• Podłączenie przewodów zasilających, pomp oraz czujników zgodnie ze schematem znajdującym się wewnątrz obudowy.

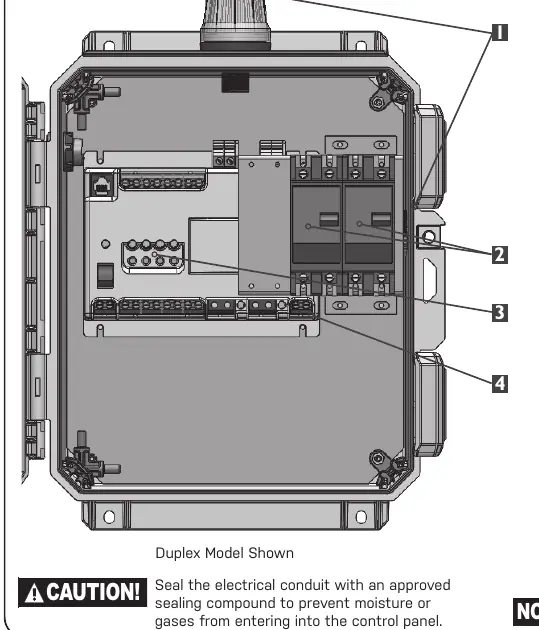

• Uszczelnienie przepustów kablowych za pomocą atestowanych mas uszczelniających, aby zapobiec przedostawaniu się wilgoci i gazów do wnętrza panelu.
• Zapewnienie swobodnego ruchu pływaków w zbiorniku, aby nie stykały się one ze sobą ani z elementami wyposażenia.

Obsługa i konfiguracja

Panel wyposażony jest w pokrętło wyboru trybu pracy (HOA: Hand-Off-Auto) oraz interfejs ustawień. Użytkownik może konfigurować:

• Czas pracy i cykle: Monitorowanie czasu pracy pomp oraz liczby alarmów.
• Ustawienia czasowe: Konfiguracja timerów w trybie dozowania czasowego.
• Poziomy: Ustawianie punktów załączania i wyłączania.
• Alternacja: Zarządzanie pracą pomp w modelach duplex.

Konserwacja i usterki

System alarmowy obejmuje czerwoną lampkę oraz sygnał dźwiękowy. Przycisk TEST/SILENCE pozwala na wyciszenie alarmu. W przypadku awarii należy sprawdzić stan wyłączników termomagnetycznych oraz poprawność działania pływaków za pomocą wbudowanych przełączników testowych. Wszelkie modyfikacje panelu powodują utratę gwarancji.

Utylizacja

W przypadku zwrotu produktu do serwisu, urządzenie musi zostać oczyszczone i zdezynfekowane, aby zapewnić bezpieczeństwo personelu obsługującego sprzęt.
