System montażowy SJE Rhombus Rapid Set - Instrukcja instalacji

Opis systemu

System Rapid Set firmy SJE Rhombus to specjalistyczna konstrukcja wsporcza przeznaczona do montażu paneli sterowniczych i osprzętu elektrycznego w warunkach zewnętrznych. System został zaprojektowany z myślą o stabilności i łatwości instalacji na przygotowanym fundamencie betonowym.

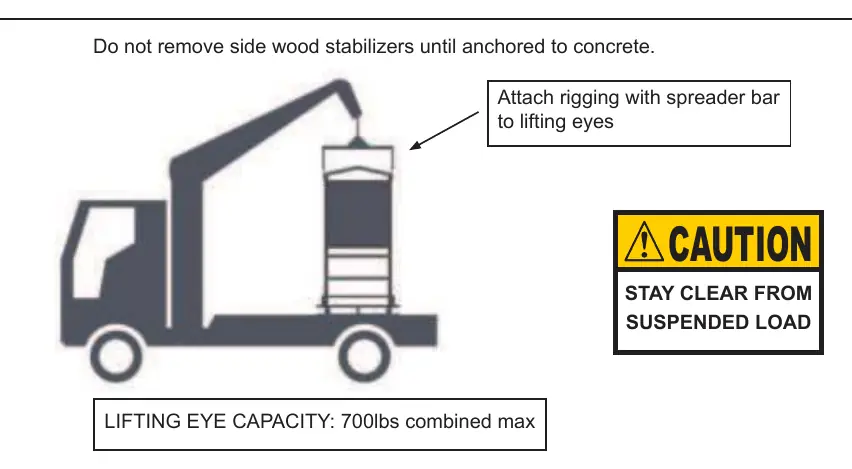

Bezpieczeństwo i transport

Podczas transportu i instalacji należy zachować szczególne środki ostrożności:

• Nie usuwaj bocznych stabilizatorów drewnianych przed trwałym zakotwieniem konstrukcji w betonie.
• Podczas podnoszenia używaj wyłącznie dedykowanych uchwytów transportowych.
• Maksymalna łączna nośność uchwytów transportowych wynosi 700 funtów (ok. 317 kg).
• Zawsze stosuj drążek rozporowy (spreader bar) podczas podnoszenia, aby uniknąć uszkodzeń.
• Zachowaj bezpieczną odległość od ładunku zawieszonego w powietrzu.
• Istnieje ryzyko przewrócenia się konstrukcji, jeśli nie zostanie ona odpowiednio zabezpieczona na podłożu.

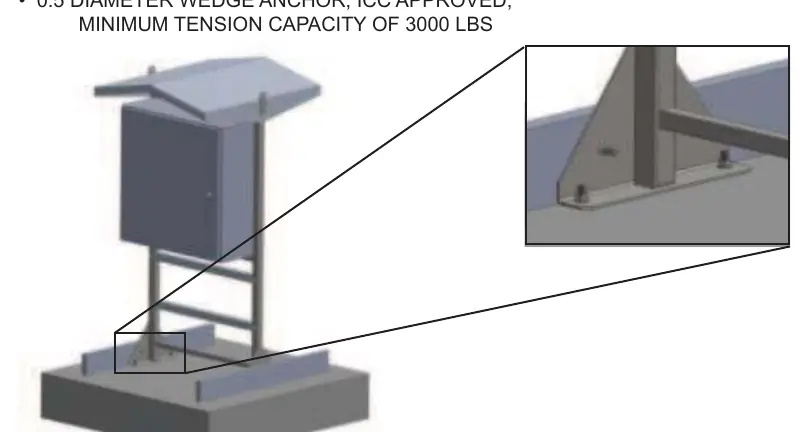

Instalacja i kotwienie

Prawidłowe zakotwienie jest kluczowe dla stabilności systemu. Proces instalacji obejmuje:

• Umieszczenie systemu Rapid Set na przygotowanej płycie betonowej.
• Zastosowanie czterech wymaganych kotew klinowych o średnicy 0,5 cala.
• Kotwy muszą posiadać aprobatę ICC oraz minimalną nośność na rozciąganie wynoszącą 3000 funtów.
• Dopiero po pełnym zakotwieniu konstrukcji w betonie można bezpiecznie usunąć boczne stabilizatory drewniane.

Konserwacja i wsparcie

System nie wymaga skomplikowanych zabiegów konserwacyjnych, jednak zaleca się okresową kontrolę stanu kotew oraz stabilności konstrukcji. W przypadku pytań technicznych lub problemów z instalacją, należy kontaktować się z działem wsparcia technicznego SJE Inc. pod numerem telefonu +1-800-746-6287 lub adresem e-mail [email protected].
