Instrukcja obsługi modułu ładowania bezprzewodowego SP Connect 12V
Dowiedz się, jak poprawnie zainstalować i podłączyć moduł ładowania bezprzewodowego SP Connect 12V. Instrukcja zawiera schematy okablowania, wskazówki dotyczące montażu oraz parametry techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Moduł ładowania bezprzewodowego SP Connect 12V jest przeznaczony do zasilania urządzeń mobilnych w motocyklach. Kluczową kwestią bezpieczeństwa jest sposób podłączenia elektrycznego: kabel musi być podłączony do zasilania po stacyjce (ignition positive), a nie do stałego zasilania (steady positive). Pozwala to uniknąć rozładowania akumulatora podczas postoju pojazdu. W przypadku dłuższych okresów nieużywania motocykla zaleca się odłączenie ładowarki.
Montaż i instalacja
Proces montażu składa się z kilku kroków:

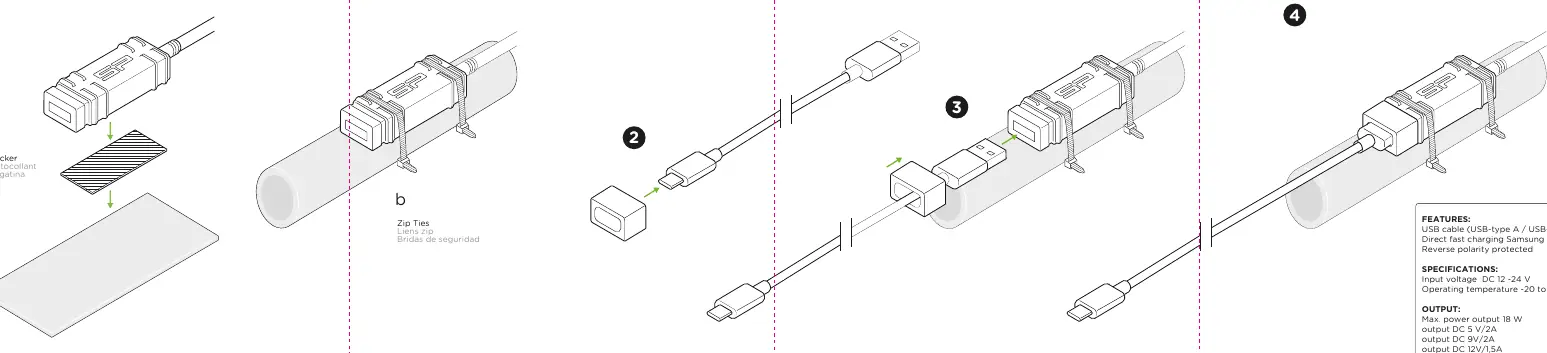

- Oczyść powierzchnię montażową i przyklej naklejkę (a) w miejscu instalacji modułu.
- Przymocuj moduł do kierownicy lub innego elementu za pomocą dołączonych opasek zaciskowych (b).
- Podłącz kabel USB do modułu.
- Zabezpiecz połączenie kablowe za pomocą nasadki blokującej (Cable Lock Cap). Aby ją zdjąć, należy unieść tył nasadki i pchnąć w kierunku kabla.
Podłączenie elektryczne
Instalacja elektryczna wymaga podłączenia do akumulatora 12-24V. Aby uniknąć utraty gwarancji na motocykl, zaleca się wykonanie podłączenia w autoryzowanym warsztacie. Należy upewnić się, że zasilanie jest aktywne tylko po przekręceniu kluczyka w stacyjce.
Dane techniczne
- Napięcie wejściowe: DC 12-24V
- Maksymalna moc wyjściowa: 18W
- Wyjście: DC 5V/2A, 9V/2A, 12V/1.5A
- Temperatura pracy: od -20 do +60 stopni Celsjusza
- Funkcje dodatkowe: Szybkie ładowanie (Samsung/iPhone), zabezpieczenie przed odwrotną polaryzacją
Praktyczna pomoc
Typowe problemy
Akumulator motocykla rozładowuje się.
Upewnij się, że kabel jest podłączony do zasilania po stacyjce (ignition positive), a nie do stałego zasilania. Odłącz ładowarkę podczas długich postojów.
Przed użyciem
- Sprawdź, czy napięcie instalacji motocykla mieści się w zakresie 12-24V.
- Zlokalizuj punkt zasilania po stacyjce (ignition positive).
- Przygotuj opaski zaciskowe do stabilnego montażu.
- Upewnij się, że nasadka blokująca kabel jest poprawnie zamknięta.
Parametry w praktyce
- Input voltage 12-24V
- Zakres napięcia wejściowego z instalacji motocyklowej.
- Max power output 18W
- Maksymalna moc ładowania dostępna dla urządzenia.
- Reverse polarity protected
- Zabezpieczenie przed skutkami błędnego podłączenia biegunów zasilania.
Ilustracje i schematy
- Schemat pokazuje podłączenie czerwonego przewodu do bieguna dodatniego (+) akumulatora przez stacyjkę oraz czarnego do ujemnego (-).

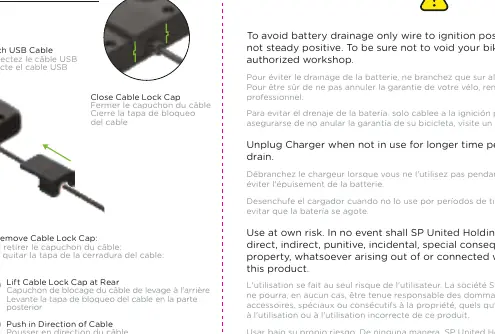

- Instrukcja pokazuje sposób blokowania kabla USB w module za pomocą nasadki.
Zgodność modelu
- Obsługuje szybkie ładowanie dla urządzeń Samsung i iPhone.
- Wymaga zasilania DC 12-24V.
