Instrukcja obsługi kamery PTZ Speco Technologies 08P32X
Szybki przewodnik po instalacji i konfiguracji kamery PTZ Speco Technologies 08P32X. Dowiedz się, jak zamontować urządzenie, podłączyć przewody, zainstalować kartę SD oraz uzyskać dostęp do interfejsu sieciowego.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy kamery PTZ Speco Technologies 08P32X. Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, podłączenia przewodów oraz wstępnej konfiguracji sieciowej. Kamera wymaga zasilania PoE++ (802.3bt) lub 24VDC 2.5A. Domyślne dane logowania to użytkownik admin i hasło 1234.
Bezpieczeństwo i ostrzeżenia
- Instalacja i naprawy powinny być wykonywane wyłącznie przez wykwalifikowany personel.
- Urządzenie musi być uziemione, aby zmniejszyć ryzyko porażenia prądem.
- Nie należy instalować kamery w pobliżu źródeł ciepła, linii energetycznych ani urządzeń radarowych.
- Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i odłączyć zasilanie.
- Nie dotykać sensora CMOS; do czyszczenia obiektywu używać dmuchawy, a obudowy – suchej, miękkiej szmatki.
Opis urządzenia
Kamera wyposażona jest w następujące złącza:
- 1. Złącze Ethernet
- 2. Wejście audio (3.5mm)
- 3. Wyjście audio (3.5mm)
- 4. Wejście/wyjście alarmowe
- 5. Gniazdo zasilania DC24V
- 6. Uziemienie
- 7. Gniazdo karty pamięci
- 8. Przycisk Reset
Instalacja
Montaż karty SD:
- Poluzuj dwie śruby kopuły.
- Otwórz pokrywę i włóż kartę SD do gniazda.
Montaż ścienny:
- Upewnij się, że ściana jest wystarczająco wytrzymała, aby utrzymać ciężar kamery.
- Przeciągnij kable przez wspornik i zamontuj kamerę.
- Wywierć otwory w ścianie zgodnie z szablonem i włóż kołki rozporowe.
- Wkręć śruby, pozostawiając 12mm odstępu.
- Podłącz kable i zawieś wspornik na ścianie.
- Przykręć wspornik do ściany czterema śrubami.
Podłączenie przewodów

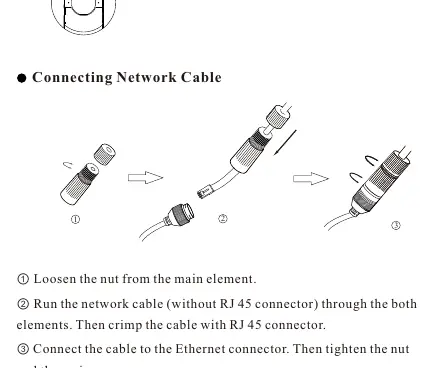

Aby zapewnić szczelność połączenia sieciowego:
- Poluzuj nakrętkę z głównego elementu.
- Przeprowadź kabel sieciowy (bez złącza RJ45) przez oba elementy.
- Zaciśnij wtyk RJ45 na kablu.
- Podłącz kabel do złącza Ethernet, a następnie dokręć nakrętkę i główną pokrywę.
Konfiguracja sieciowa i logowanie
Kamera posiada domyślnie włączoną funkcję DHCP. Aby uzyskać dostęp do urządzenia:
- Upewnij się, że kamera i komputer znajdują się w tej samej sieci lokalnej.
- Użyj oprogramowania IP Scanner (dostępnego na płycie CD lub na stronie www.specotech.com/ip-scanner/), aby wyszukać urządzenie w sieci.
- Wybierz urządzenie z listy, aby otworzyć podgląd w przeglądarce internetowej.
- Domyślne dane logowania: użytkownik admin, hasło 1234.
Oficjalne zasoby z instrukcji
Informacje o producencie
Speco Technologies
Praktyczna pomoc
Typowe problemy
Brak wykrycia kamery w sieci
Upewnij się, że kamera i komputer są w tej samej sieci lokalnej. Kamera ma domyślnie włączone DHCP.
Brak dostępu do interfejsu webowego
Użyj narzędzia IP Scanner, aby sprawdzić adres IP kamery. Domyślne dane logowania to admin/1234.
Kamera nie uruchamia się
Sprawdź zasilanie. Wymagany jest zasilacz PoE++ (802.3bt) lub 24VDC 2.5A.
Przed użyciem
- Sprawdź zawartość opakowania przed instalacją.
- Upewnij się, że ściana utrzyma ciężar kamery.
- Przygotuj zasilacz PoE++ lub 24VDC.
- Upewnij się, że kamera jest wyłączona podczas instalacji.
- Przygotuj narzędzia do wiercenia otworów.
Ilustracje i schematy
- Schemat złączy pokazuje rozmieszczenie portów: Ethernet, Audio, Alarm, Zasilanie, Uziemienie, Reset.
- Instrukcja montażu SD pokazuje lokalizację gniazda pod pokrywą kopuły.
- Schemat montażu ściennego ilustruje proces wiercenia i mocowania wspornika.
Zgodność modelu
- Instalacja i naprawy muszą być wykonywane przez wykwalifikowany personel.
- Używaj tylko certyfikowanego zasilania PoE++ lub 24VDC 2.5A Class 2.
