Instrukcja obsługi systemu bezprzewodowej transmisji wideo SWIT CREW-V 1.2/3km

Najważniejsze informacje z instrukcji

System SWIT CREW-V 1.2/3km to bezprzewodowe rozwiązanie do transmisji wideo obsługujące standardy SDI i HDMI. Urządzenie oferuje zasięg do 1200 metrów (zwiększalny do 3 km przy użyciu odbiornika panelowego CREW MAX), obsługę UVC dla bezpośredniego przesyłu do komputera oraz szyfrowanie AES 128-bit. System jest typu plug-and-play i nie wymaga instalacji dodatkowego oprogramowania.

Opis urządzenia

Nadajnik i odbiornik wyposażone są w 0,96-calowy ekran LCD oraz pięciokierunkowy przełącznik służący do nawigacji po menu. Zasilanie może odbywać się poprzez złącze DC (7V-17V) lub akumulatory (zależnie od modelu, np. płytka V-mount lub kompatybilność z serią Sony L).

Pierwsze uruchomienie i połączenie

Aby rozpocząć pracę, podłącz nadajnik do źródła wideo (kamera, mikser) za pomocą złącza SDI lub HDMI. Odbiornik należy podłączyć do monitora lub urządzenia rejestrującego. Po włączeniu zasilania, urządzenia automatycznie nawiążą połączenie, jeśli zostały wcześniej sparowane. W przypadku braku sygnału, upewnij się, że format wideo jest obsługiwany i kable są poprawnie podłączone.

Parowanie urządzeń

1. Włącz nadajnik i odbiornik.
2. Na nadajniku użyj pięciokierunkowego przełącznika, aby przejść do menu PAIR i wybierz START.
3. Na odbiorniku również przejdź do menu PAIR i wybierz START.
4. Poczekaj na komunikat o sukcesie parowania na obu urządzeniach.
5. System obsługuje połączenie jednego nadajnika z maksymalnie czterema odbiornikami jednocześnie.

Menu i ustawienia

Nawigacja odbywa się za pomocą pięciokierunkowego przełącznika (góra, dół, lewo, prawo, wciśnięcie). Dostępne funkcje obejmują:

• CHANNEL: Wybór kanału (AUTO lub 00-21).
• MODE: Wybór trybu jakości (HQ lub Auto) oraz trybu opóźnienia (Stable lub Low Latency na odbiorniku).
• FAN: Ustawienie pracy wentylatora (AUTO lub OFF).
• PAIR: Procedura parowania.
• CREW: Informacje o wersji oprogramowania i aktualizacja.

Transmisja UVC do komputera

Odbiornik może przesyłać wideo bezpośrednio do komputera przez złącze USB-C (UVC). Po podłączeniu kablem USB-C do komputera, urządzenie powinno być widoczne w Menedżerze urządzeń jako kamera UVC. W oprogramowaniu typu OBS należy dodać nowe źródło "Urządzenie do przechwytywania wideo" i wybrać odpowiednie urządzenie UVC.

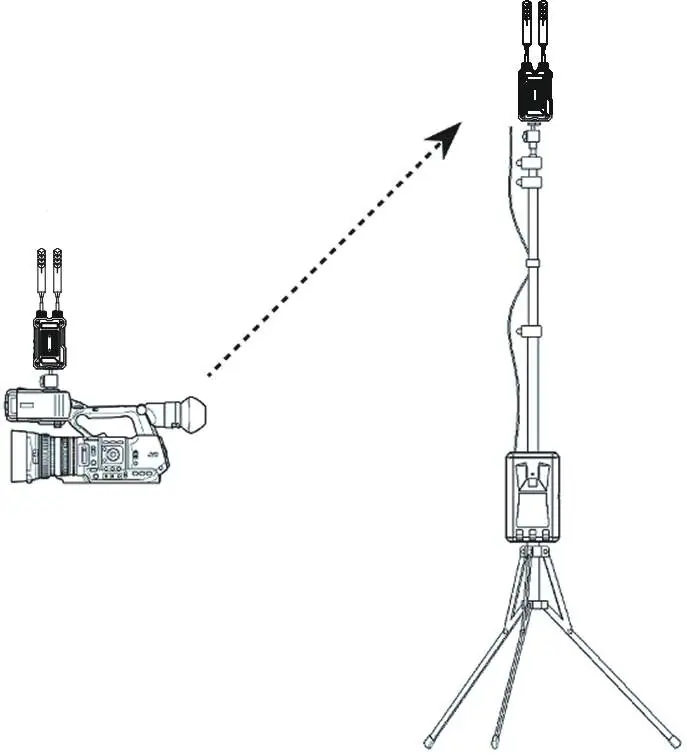

Optymalizacja zasięgu transmisji

Aby uzyskać najlepszą jakość i zasięg:

• Ustaw anteny pionowo w górę na obu urządzeniach.
• Zapewnij bezpośrednią widoczność między nadajnikiem a odbiornikiem.
• Umieść odbiornik możliwie wysoko, aby uniknąć zakłóceń.
• Unikaj przeszkód takich jak ściany, drzewa czy zbiorniki wodne.

Aktualizacja systemu

Aktualizację oprogramowania przeprowadza się za pomocą pamięci USB podłączonej przez adapter OTG do złącza USB-C urządzenia. Należy pobrać plik aktualizacji, umieścić go w katalogu głównym pamięci, a następnie w menu urządzenia wybrać opcję aktualizacji w sekcji CREW.

Rozwiązywanie problemów

W przypadku braku obrazu sprawdź zasilanie, poprawność instalacji anten oraz czy format wideo jest obsługiwany. Jeśli jakość obrazu jest niska, spróbuj zrestartować urządzenia, zmniejszyć odległość między nimi lub zmienić kanał pracy.
