Instrukcja obsługi rejestratorów danych Testo 174T i 174H
Szybki przewodnik po obsłudze rejestratorów danych Testo 174T i 174H. Dowiedz się, jak uruchomić urządzenie, odczytać dane, wymienić baterię i interpretować wskazania wyświetlacza.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Rejestratory Testo 174T i 174H służą do monitorowania temperatury (oraz wilgotności w modelu 174H). Konfiguracja odbywa się przez oprogramowanie ComSoft. Urządzenie wyjmuje się z uchwytu ściennego poprzez przesunięcie dwóch zatrzasków na spodzie. str. 1, 2
Najważniejsze czynności
- Wyjmowanie z uchwytu ściennego str. 1
- Wymiana baterii str. 1
Pierwsze uruchomienie
- Pobierz oprogramowanie ComSoft, podłącz urządzenie i skonfiguruj parametry pomiarowe. str. 1
Problemy i rozwiązania
Bateria rozładowana
Wymień baterie (2x CR 2032).
str. 1Konserwacja i reset
- Resetowanie i odczyt danych odbywa się poprzez oprogramowanie ComSoft. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pamięć | 16 000 | Liczba zapisywanych wartości | str. 1 |
| Bateria | 2 x CR 2032 | Typ baterii | str. 1 |
Gdzie szukać w PDF
- Dane techniczne i bezpieczeństwo str. 1
- Obsługa i nawigacja str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy rejestratorów danych Testo 174T (temperatura) oraz Testo 174H (temperatura i wilgotność). Urządzenia służą do monitorowania warunków środowiskowych. Do pełnej konfiguracji, programowania i odczytu danych wymagane jest oprogramowanie Testo ComSoft, dostępne do pobrania na stronie www.testo.com/download-center.
Opis urządzenia i wyświetlacz

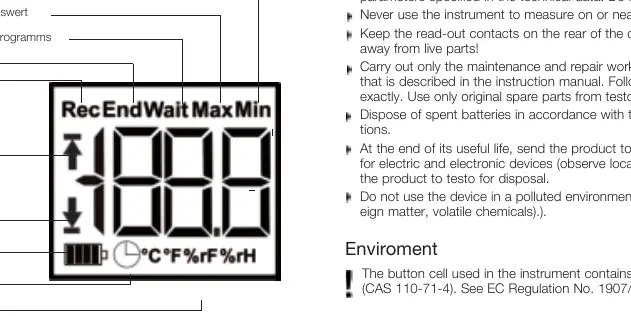

Wyświetlacz rejestratora informuje o aktualnym stanie pracy urządzenia:
- Rec: Program pomiarowy jest uruchomiony.
- End: Program pomiarowy zakończony.
- Ikony alarmów: Migają, gdy wartość graniczna została przekroczona lub nieosiągnięta.
- Wskaźnik baterii: Pokazuje poziom naładowania (od 75-100% do <10%).
- Wartości: Wyświetla najwyższą, najniższą oraz ostatnią zapisaną wartość pomiarową.
Obsługa i nawigacja
Urządzenie obsługuje się za pomocą przycisku na obudowie:
- Krótkie naciśnięcia przycisku pozwalają przełączać się między różnymi ekranami informacyjnymi (ostatni pomiar, wartości min/max, wartości alarmowe, stan baterii).
- Urządzenie automatycznie aktualizuje wyświetlacz zgodnie z zaprogramowanym taktem pomiarowym.
Montaż i demontaż
Rejestrator dostarczany jest w uchwycie ściennym. Aby wyjąć urządzenie z uchwytu:
- Przesuń oba zatrzaski znajdujące się na spodzie uchwytu ściennego na zewnątrz.
- Wysuń rejestrator z uchwytu.
Dane techniczne
- Pamięć: 16 000 wartości pomiarowych.
- Zasilanie: 2 x bateria guzikowa CR 2032 (3 V).
- Czas pracy baterii: ok. 500 dni (174T) lub 1 rok (174H) przy takcie 15 min w temp. +25°C.
- Klasa ochrony: IP65 (174T), IP20 (174H).
- Wymiary: 60 x 38 x 18,5 mm.
- Waga: 35 g.
Bezpieczeństwo i konserwacja
- Nie używaj urządzenia w pobliżu części pod napięciem.
- Nie używaj w środowisku silnie zanieczyszczonym (olej, kurz, chemikalia).
- Używaj tylko oryginalnych części zamiennych Testo.
- Baterie należy utylizować zgodnie z lokalnymi przepisami.
- W przypadku pracy w wysokiej wilgotności (>80% RH przy ≤30°C przez >12h) skontaktuj się z serwisem Testo.
Oficjalne zasoby z instrukcji
Informacje o producencie
Testo SE & Co. KGaA
Praktyczna pomoc
Typowe problemy
Bateria rozładowana (Lo)
Wymień baterie na nowe (2 x CR 2032).
Pamięć pełna
Pobierz dane za pomocą oprogramowania ComSoft i zresetuj rejestrator.
Brak odczytów na wyświetlaczu
Upewnij się, że kanały pomiarowe zostały aktywowane w oprogramowaniu ComSoft.
Przed użyciem
- Pobierz i zainstaluj oprogramowanie Testo ComSoft.
- Sprawdź poziom naładowania baterii.
- Skonfiguruj parametry pomiarowe (takt, alarmy) przez oprogramowanie.
- Upewnij się, że urządzenie jest zamontowane w odpowiednim miejscu.
Parametry w praktyce
- 16 000 wartości
- Maksymalna liczba pomiarów, które urządzenie może zapisać przed zapełnieniem pamięci.
Ilustracje i schematy

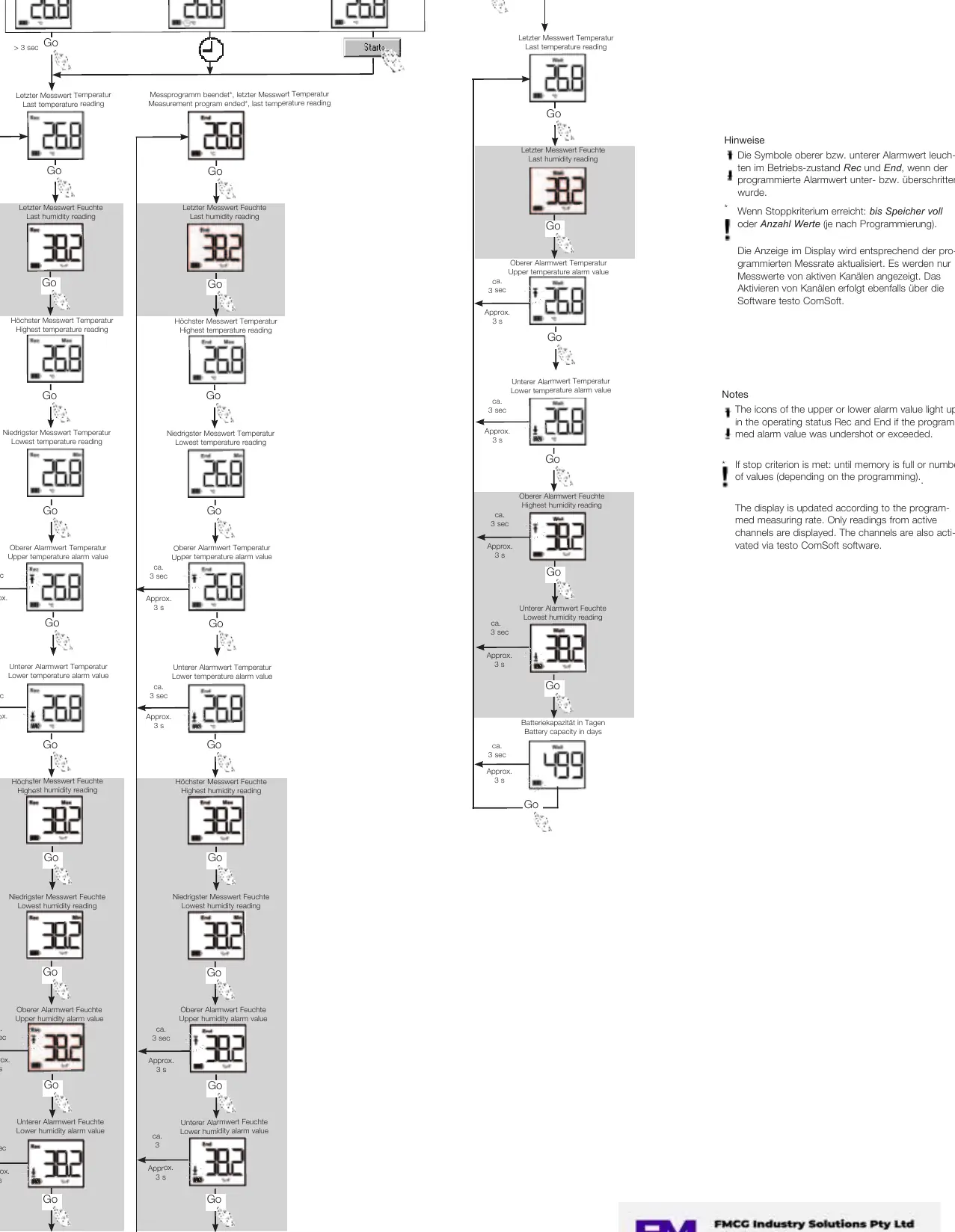

- Schemat na stronie 2 pokazuje cykl przełączania ekranów po naciśnięciu przycisku.
- Ikony alarmów (górny/dolny) świecą się, gdy wartości wykraczają poza zaprogramowane limity.
Zgodność modelu
- 174H nie jest przeznaczony do pracy w atmosferze kondensującej.
- Wymagana regularna kontrola (zalecana coroczna) zgodnie z normą EN 12830 dla modelu 174T.
