Instrukcja obsługi odśnieżarki Toro 21in Power Clear Flex-Force 60V MAX
Szybki przewodnik po obsłudze, montażu i konserwacji odśnieżarki Toro 21in Power Clear Flex-Force 60V MAX. Dowiedz się, jak uruchomić urządzenie, dbać o akumulator i rozwiązywać problemy.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby uruchomić odśnieżarkę, włóż naładowany akumulator, umieść przycisk rozruchu w stacyjce, przyciągnij pałąk do uchwytu i naciśnij przycisk rozruchu. str. 12
Najważniejsze czynności
- Wymiana ostrzy wirnika str. 16
- Czyszczenie zapchanego wyrzutnika str. 15
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 9, 14
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Urządzenie nie osiąga pełnej mocy
Naładuj akumulator lub wyczyść otwory wentylacyjne.
str. 18Konserwacja i reset
- Przechowywanie akumulatora poza sezonem str. 17
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 60V MAX | Napięcie maksymalne systemu akumulatorowego | str. 11 |
| Pojemność akumulatora | 10 Ah | Pojemność akumulatora 66810 | str. 11 |
Gdzie szukać w PDF
- Konserwacja str. 16, 17
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy odśnieżarki Toro 21in Power Clear Flex-Force 60V MAX (modele 39921 i 39921T). Urządzenie jest przeznaczone do usuwania śniegu z patio, chodników i małych podjazdów. Nie jest przeznaczone do usuwania innych materiałów ani do pracy na nawierzchniach żwirowych. Przed pierwszym użyciem należy w pełni naładować akumulator.
Montaż i przygotowanie
Przed rozpoczęciem pracy należy wykonać następujące czynności montażowe:
- Rozkładanie uchwytu: Użyj dołączonych blokad uchwytu i pokręteł, aby zabezpieczyć uchwyt w pozycji roboczej.

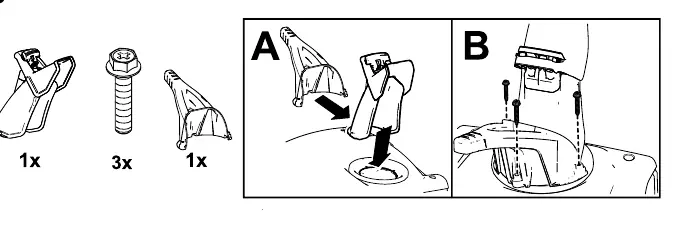

- Instalacja wyrzutnika śniegu: Zamontuj zespół wyrzutnika za pomocą śrub z łbem sześciokątnym i przymocuj uchwyt wyrzutnika.
- Ładowarka: Opcjonalnie można zamontować ładowarkę na ścianie w suchym, dobrze wentylowanym miejscu.
Obsługa urządzenia
Aby uruchomić odśnieżarkę:

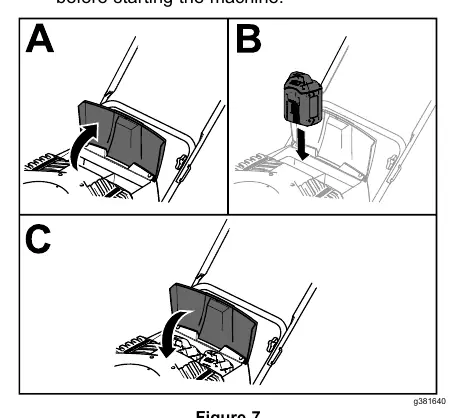

- Upewnij się, że akumulator jest naładowany i poprawnie zainstalowany w komorze.
- Włóż przycisk elektrycznego rozruchu do stacyjki.
- Przyciągnij pałąk do uchwytu i przytrzymaj go.
- Naciśnij przycisk rozruchu, aż silnik zacznie pracować.
Tryb ECO: Używaj trybu ECO, aby wydłużyć czas pracy akumulatora podczas odśnieżania na krótkich dystansach. Zmniejsza on prędkość obrotową wirnika.
Regulacja wyrzutu: Użyj uchwytu wyrzutnika do zmiany kierunku oraz spustu do regulacji wysokości strumienia śniegu.
Konserwacja i przechowywanie
- Ostrza wirnika: Regularnie sprawdzaj stan ostrzy. Jeśli krawędź zużyje się do otworu wskaźnika zużycia, należy wymienić ostrza i zgarniacz w autoryzowanym serwisie.
- Czyszczenie: Po użyciu usuń śnieg i lód z urządzenia. Nie używaj nadmiernej siły do obsługi zamarzniętych elementów.
- Przechowywanie: Przechowuj urządzenie, akumulator i ładowarkę w suchym, zamkniętym miejscu, poza zasięgiem dzieci. Nie przechowuj akumulatora w stanie pełnego naładowania lub całkowitego rozładowania przez dłuższy czas (zalecane 2-3 diody LED).
Rozwiązywanie problemów
W przypadku problemów z pracą urządzenia:
- Jeśli odśnieżarka nie uruchamia się, sprawdź stan naładowania akumulatora i poprawność jego instalacji.
- Jeśli wyrzutnik jest zapchany, wyłącz urządzenie, wyjmij akumulator i użyj narzędzia do czyszczenia (nigdy nie używaj dłoni).
- Jeśli urządzenie traci moc, sprawdź, czy otwory wentylacyjne nie są zablokowane.
Informacje o producencie
The Toro Company
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się lub pracuje przerywanie
Sprawdź naładowanie akumulatora, upewnij się, że jest poprawnie włożony i zatrzaśnięty, lub sprawdź, czy temperatura akumulatora mieści się w zakresie 5°C - 40°C.
Wyrzutnik śniegu jest zapchany
Wyłącz urządzenie, wyjmij akumulator i użyj narzędzia do czyszczenia (nie używaj rąk).
Dioda ładowarki miga na czerwono
Wystąpił błąd komunikacji lub akumulator jest słaby. Odłącz ładowarkę, odczekaj 10 sekund i spróbuj ponownie.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że otwory wentylacyjne są czyste.
- Sprawdź, czy wszystkie osłony są na swoim miejscu.
- Usuń z obszaru pracy przedmioty, które mogą zostać wyrzucone przez wirnik.
- Sprawdź stan ostrzy wirnika (czy wskaźnik zużycia nie jest odsłonięty).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Napięcie akumulatora
- 60V MAX (54V nominalne) - system zasilania Toro Flex-Force.
- Pojemność akumulatora
- 10 Ah / 540 Wh - określa czas pracy urządzenia.
- Zakres temperatur pracy
- Urządzenie: -30°C do 23°C; Ładowanie: 5°C do 40°C.
Ilustracje i schematy
- Rysunek 1: Lokalizacja numeru modelu i numeru seryjnego.
- Rysunek 5: Przegląd elementów sterujących (wyrzutnik, ECO, rozruch, pałąk).
- Rysunek 13: Wskaźnik zużycia ostrzy wirnika.
Zgodność modelu
- Używaj wyłącznie akumulatorów i ładowarek Toro 60V.
- Łączna pojemność akumulatorów musi być większa niż 4.0Ah, aby uruchomić maszynę.
