Instrukcja obsługi kosiarki akumulatorowej Toro 21611 60V
Kompletny przewodnik użytkownika kosiarki Toro 21611 60V. Dowiedz się, jak złożyć uchwyt, zainstalować akumulator, ustawić wysokość koszenia, obsługiwać urządzenie oraz przeprowadzać konserwację i rozwiązywać problemy.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kosiarka Toro 21611 to kosiarka akumulatorowa 60V. Instrukcja obejmuje montaż uchwytu, obsługę, konserwację ostrza (moment 82 Nm) oraz procedury bezpieczeństwa. str. 1, 9, 18
Najważniejsze czynności
- Rozkładanie uchwytu str. 9
- Wymiana ostrza str. 18
Pierwsze uruchomienie
- Naładuj akumulator, zainstaluj go w komorze, ściśnij dźwignię kontroli ostrza i naciśnij przycisk startu. str. 13
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Kosiarka nie startuje
Sprawdź instalację akumulatora, naładowanie lub czy akumulator nie jest uszkodzony.
str. 20
Kosiarka wibruje
Sprawdź, czy ostrze nie jest wygięte lub uszkodzone.
str. 21Konserwacja i reset
- Wymiana ostrza wymaga użycia klucza dynamometrycznego (82 N·m). str. 18
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie akumulatora | 60V | Napięcie znamionowe systemu. | str. 10 |
| Pojemność akumulatora | 4.0 Ah | Pojemność energetyczna. | str. 10 |
| Moment dokręcania ostrza | 82 N·m | Wymagany moment dla bezpiecznego montażu. | str. 18 |
Gdzie szukać w PDF
- Montaż uchwytu str. 9
- Obsługa i uruchamianie str. 13
- Konserwacja ostrza str. 18
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Kosiarka Toro 21611 to kosiarka akumulatorowa 60V przeznaczona do użytku domowego. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi obsługi akumulatora i ostrza. Kosiarka nie jest przeznaczona do koszenia zarośli ani do użytku rolniczego.
Montaż i przygotowanie
Przed pierwszym użyciem należy rozłożyć uchwyt:
- Usuń pokrętła uchwytu.
- Zamocuj uchwyt do maszyny, korzystając z otworów na końcach uchwytu.
- Ustaw uchwyt w pozycji roboczej i upewnij się, że kable są poprowadzone przed uchwytem.
- Zablokuj uchwyt za pomocą blokad, aż usłyszysz kliknięcie, a następnie zabezpiecz pokrętłami.
Obsługa kosiarki
Instalacja akumulatora: Podnieś pokrywę komory akumulatora, wsuń akumulator do oporu, aż zablokuje się na miejscu, i zamknij pokrywę.

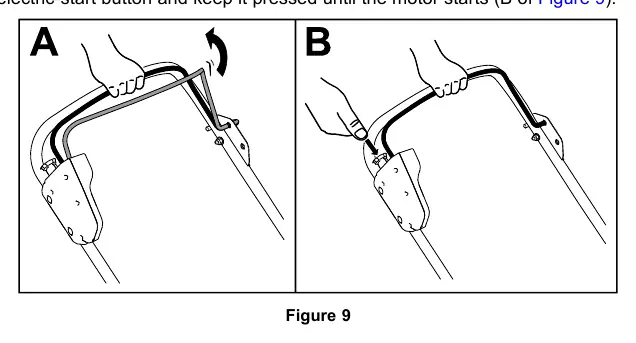

Uruchamianie: Ściśnij dźwignię kontroli ostrza do uchwytu i naciśnij przycisk startu, przytrzymując go, aż silnik ruszy.
Regulacja prędkości ostrza: Kosiarka posiada dwa tryby: AUTO (automatyczna regulacja dla wydajności) oraz MAX (stała maksymalna prędkość). Przełączanie odbywa się przyciskiem na obudowie.
Regulacja wysokości koszenia: Ustaw wszystkie koła na tę samą wysokość za pomocą dźwigni regulacji wysokości. Przed regulacją wyłącz silnik i wyjmij akumulator.
Konserwacja i serwis
Wymiana ostrza: Wymagany jest klucz dynamometryczny. Ostrze należy dokręcić z momentem 82 N·m (60 ft-lb). Podczas serwisu zawsze używaj rękawic ochronnych.
Czyszczenie: Po każdym użyciu wyczyść spód kosiarki szczotką lub miotłą. Nie używaj wody, aby uniknąć uszkodzenia komponentów elektrycznych.
Przechowywanie: Kosiarkę można przechowywać w pozycji pionowej (Vertical-Stow), aby zaoszczędzić miejsce. Przed przechowywaniem wyjmij akumulator i wyczyść urządzenie.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź, czy akumulator jest naładowany i poprawnie zainstalowany. Jeśli kosiarka wibruje, sprawdź stan ostrza. W przypadku błędów ładowania (czerwona dioda) sprawdź temperaturę akumulatora i ładowarki.
Informacje o producencie
The Toro Company
Praktyczna pomoc
Typowe problemy
Kosiarka nie uruchamia się
Sprawdź, czy akumulator jest naładowany, poprawnie zainstalowany i czy nie jest uszkodzony.
Kosiarka nie osiąga pełnej mocy
Naładuj akumulator lub wyczyść otwory wentylacyjne z zanieczyszczeń.
Kosiarka wibruje podczas pracy
Sprawdź, czy ostrze nie jest wygięte lub uszkodzone. W razie potrzeby wymień ostrze.
Dioda ładowarki miga na czerwono
Wystąpił błąd komunikacji lub akumulator jest słaby. Odłącz ładowarkę, odczekaj 10 sekund i spróbuj ponownie.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany
- Upewnij się, że wszystkie osłony i deflektory są na miejscu
- Usuń z trawnika kamienie, gałęzie i inne przedmioty
- Sprawdź stan ostrza i śrub mocujących
- Upewnij się, że kable nie są uszkodzone
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 82 N·m (60 ft-lb)
- Moment dokręcania śruby ostrza (wymagany klucz dynamometryczny).
Ilustracje i schematy
- Rysunek 3: Procedura rozkładania uchwytu i blokowania go w pozycji roboczej.

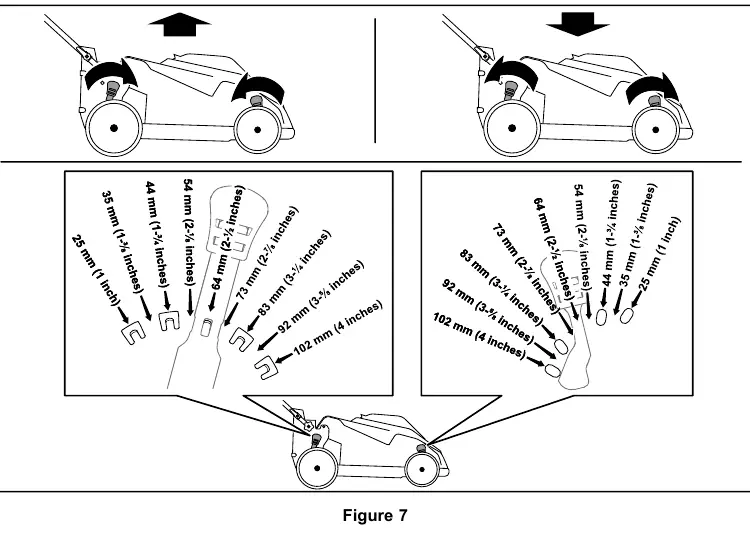

- Rysunek 7: Regulacja wysokości koszenia za pomocą dźwigni przy kołach.

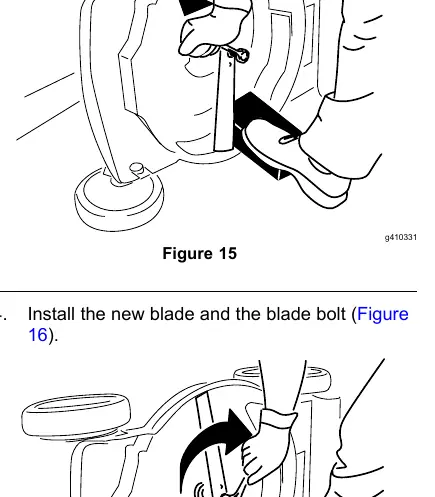

- Rysunek 15/16: Procedura wymiany ostrza z użyciem bloku drewna do blokady.
- Rysunek 14: Przechowywanie kosiarki w pozycji pionowej.
Zgodność modelu
- Używaj tylko oryginalnych akumulatorów i ładowarek Toro 60V.
- Nie używaj ładowarki w temperaturach poza zakresem 5°C - 40°C.
- Kosiarka nie jest przeznaczona do koszenia zarośli.
