Instrukcja obsługi kosiarki spalinowej Toro 21in Super Recycler 21565
Kompletny przewodnik użytkownika kosiarki Toro 21in Super Recycler (model 21565). Dowiedz się, jak bezpiecznie uruchomić, obsługiwać, konserwować i przechowywać urządzenie, w tym jak wymieniać olej, ostrze oraz ustawiać wysokość koszenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kosiarka Toro 21565 to spalinowa kosiarka z napędem. Przed użyciem należy sprawdzić poziom oleju i paliwa. Konserwacja obejmuje wymianę oleju, filtra powietrza i ostrza raz w roku. str. 1, 21
Najważniejsze czynności
- Uruchamianie silnika str. 15
Pierwsze uruchomienie
- Przygotowanie do pracy str. 5, 8
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Silnik nie uruchamia się
Sprawdź paliwo, świecę i linkę rozrusznika.
str. 15Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pojemność oleju | 0.44 L | Ilość oleju silnikowego | str. 22 |
| Moment dokręcenia ostrza | 88 N·m | Siła dokręcenia śruby ostrza | str. 24 |
Gdzie szukać w PDF
- Instrukcja obsługi str. 1, 25
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kosiarka Toro 21in Super Recycler (model 21565) to spalinowa kosiarka przeznaczona do użytku domowego. Przed rozpoczęciem pracy należy zapoznać się z zasadami bezpieczeństwa, sprawdzić poziom oleju i paliwa oraz upewnić się, że wszystkie osłony są na swoim miejscu. Kosiarka posiada funkcję napędu (self-propel) oraz możliwość przechowywania w pozycji pionowej (Vertical-Stow).
Montaż i przygotowanie
Przed pierwszym użyciem należy wykonać następujące czynności:

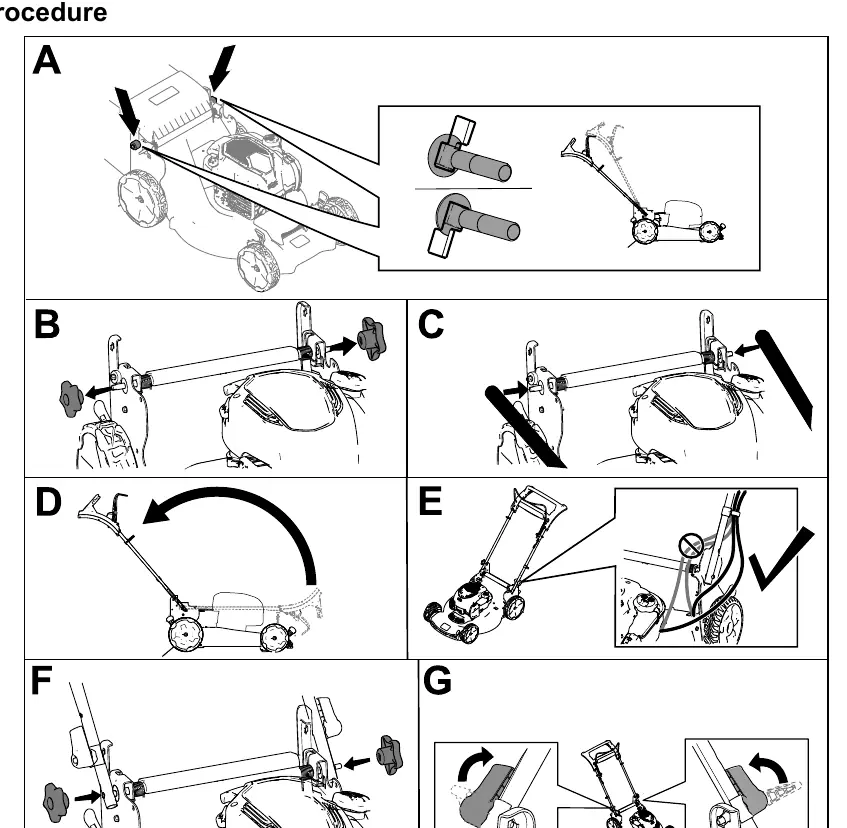

- Rozłożenie uchwytu: Rozłóż uchwyt i zablokuj go w odpowiedniej pozycji za pomocą pokręteł.
- Montaż dźwigni sterowania ostrzem: Zamontuj dźwignię zgodnie z instrukcją na stronie 7.
- Linka rozrusznika: Zainstaluj linkę rozrusznika w prowadnicy na uchwycie.

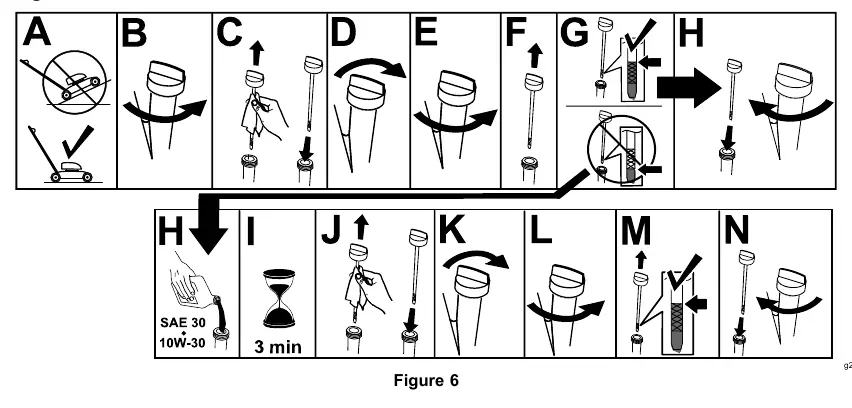

- Olej silnikowy: Sprawdź poziom oleju i uzupełnij go w razie potrzeby (zalecany olej SAE 30 lub 10W-30).

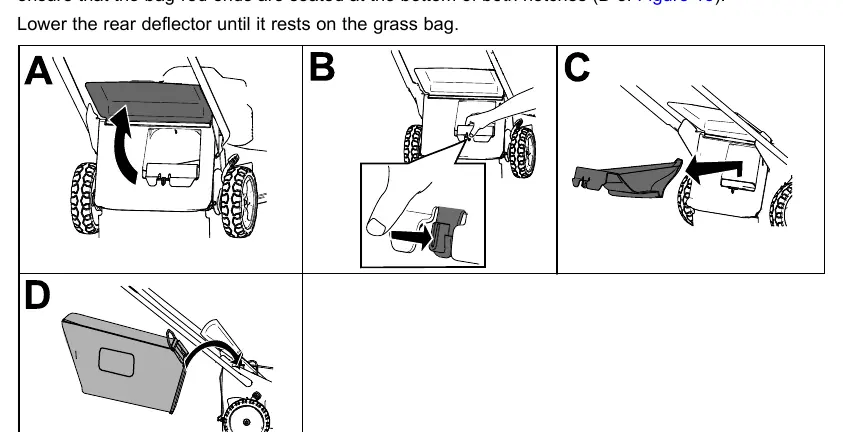

- Kosz na trawę: Złóż kosz na trawę i zamontuj go, usuwając wcześniej zaślepkę wyrzutu tylnego.
Obsługa kosiarki
Podczas pracy należy przestrzegać zasad bezpieczeństwa, w tym unikać koszenia na zbyt stromych zboczach i zawsze sprawdzać teren pod kątem obcych obiektów.
- Uruchamianie: Przytrzymaj dźwignię sterowania ostrzem przy uchwycie i pociągnij linkę rozrusznika.
- Napęd: Aby użyć napędu, należy trzymać ręce na górnym uchwycie; kosiarka dostosuje prędkość do tempa marszu.
- Wysokość koszenia: Wysokość można regulować za pomocą dźwigni przy kołach. Wszystkie koła powinny być ustawione na tę samą wysokość.
- Wyłączanie: Zwolnij dźwignię sterowania ostrzem, aby wyłączyć silnik i zatrzymać ostrze (powinno nastąpić w ciągu 3 sekund).
Konserwacja i serwis
Regularna konserwacja zapewnia długą żywotność urządzenia:
- Czyszczenie: Po każdym użyciu wyczyść spód kosiarki z resztek trawy. Można to zrobić, myjąc spód wodą przy pracującym silniku (na utwardzonej powierzchni).
- Wymiana oleju: Zalecana raz w roku. Pojemność układu to 0,44 L.
- Filtr powietrza: Serwisuj co 25 godzin pracy lub częściej w warunkach dużego zapylenia.
- Ostrze: Wymieniaj lub ostrz, gdy krawędź stanie się tępa. Śrubę ostrza należy dokręcać momentem 88 N·m.
Przechowywanie
Kosiarkę można przechowywać w pozycji pionowej (Vertical-Stow), aby zaoszczędzić miejsce. Przed przechowywaniem należy:
- Upewnić się, że poziom paliwa jest niski (lub opróżnić zbiornik).
- Ustawić wysokość koszenia na 92 mm lub niższą.
- Złożyć uchwyt, uważając na kable.
- Podnieść przód kosiarki i ustawić ją pionowo.
Informacje o producencie
The Toro Company
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się
Sprawdź poziom paliwa, upewnij się, że linka rozrusznika jest w prowadnicy, sprawdź świecę zapłonową.
Kosiarka nie cofa się łatwo
Zwolnij napęd, popchnij kosiarkę lekko do przodu, aby rozłączyć napęd kół.
Przed użyciem
- Sprawdź poziom oleju silnikowego
- Sprawdź poziom paliwa
- Upewnij się, że wszystkie osłony są na miejscu
- Usuń z trawnika kamienie i inne przedmioty
- Sprawdź, czy dźwignia sterowania ostrzem działa poprawnie
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Pojemność oleju
- 0.44 L (15 fl oz)
- Moment dokręcenia ostrza
- 88 N·m (65 ft-lb)
- Moment dokręcenia świecy (przechowywanie)
- 20 N·m (15 ft-lb)
Ilustracje i schematy
- Rysunek 1: Lokalizacja numeru modelu i seryjnego

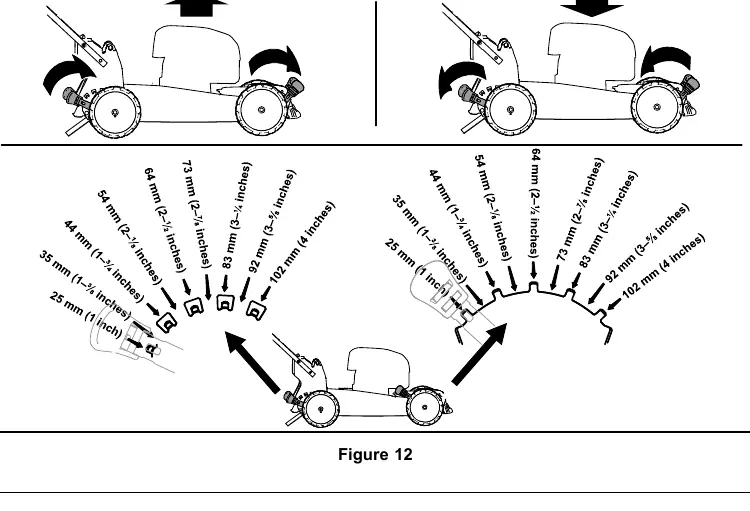

- Rysunek 12: Ustawienia wysokości koszenia
- Rysunek 16: Czyszczenie spodu kosiarki wodą
Zgodność modelu
- Używaj tylko oryginalnych części Toro
- Paliwo: benzyna bezołowiowa, min. 87 oktanów (US) / 91 (poza US), maks. 10% etanolu
