Katalog części kosiarki Toro 21563
Oficjalny katalog części zamiennych dla kosiarki Toro 21563. Dokument zawiera szczegółowe schematy montażowe (exploded views) oraz listy części dla wszystkich głównych podzespołów urządzenia, w tym obudowy, silnika, układu jezdnego i...
Źródłowy PDF: English · opis: polski
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument jest oficjalnym katalogiem części zamiennych dla kosiarki Toro 21563. Służy on do identyfikacji części, sprawdzania ich numerów katalogowych oraz zrozumienia struktury montażowej poszczególnych podzespołów kosiarki. Katalog nie zawiera instrukcji naprawy ani konserwacji, a jedynie schematy rozłożeniowe (exploded views) i listy części.
Zamawianie części zamiennych
Aby zamówić odpowiednie części, należy przygotować następujące informacje:
- Numer części (Part Number) – znajduje się w tabelach przypisanych do schematów.
- Ilość (Qty) – liczba sztuk potrzebna do montażu.
- Opis części (Description) – nazwa elementu.
W przypadku zespołów serwisowych, numery referencyjne mogą występować w formacie "a:b", gdzie "a" to numer całego zespołu, a "b" to numer konkretnej części wewnątrz tego zespołu. Jeśli w ilustracji podano format "nX y", oznacza to, że potrzebne są "n" sztuki części o numerze referencyjnym "y".
Przegląd podzespołów
Katalog zawiera szczegółowe schematy i listy części dla następujących sekcji kosiarki:
- Obudowa (Housing Assembly): Elementy korpusu, pokrywy, zaślepki mulczujące i osłony.
- Kosz na trawę (Rear Bag Assembly): Rama i worek na trawę.
- Oznaczenia (Deck Decal Assembly): Naklejki ostrzegawcze i serwisowe.
- Silnik i nóż (Engine and Blade Assembly): Elementy napędu noża, pasek, koła pasowe, wsporniki noża.
- Układ jezdny (Front/Rear Wheel and Height-of-Cut Assembly): Koła, mechanizmy regulacji wysokości koszenia, przekładnia napędowa, osie.

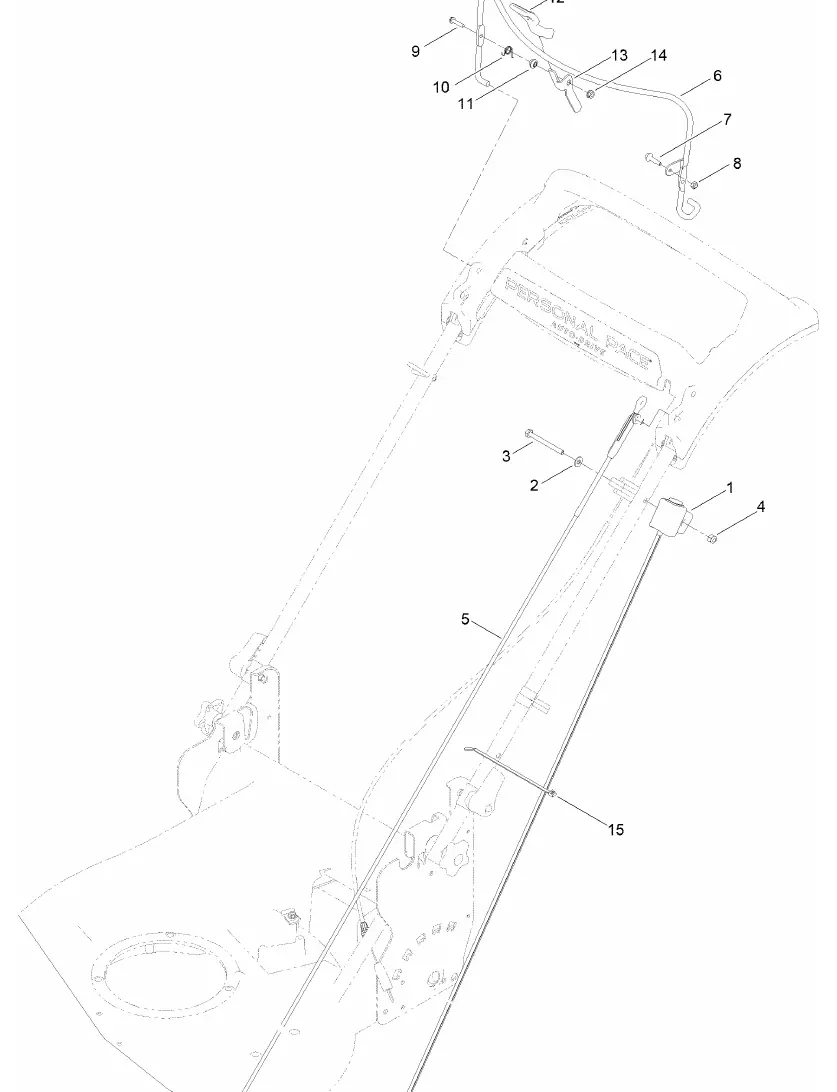

- Uchwyt i sterowanie (Handle Assembly / Handle Control Assembly): Konstrukcja uchwytu, dźwignie sterujące, linki, system Personal Pace.
Akcesoria
Dokument zawiera również listę dostępnych akcesoriów i materiałów eksploatacyjnych, takich jak zestawy do mulczowania, paski, oleje, filtry oraz zestawy serwisowe dedykowane dla modelu 21563.
Informacje o producencie
The Toro Company
Praktyczna pomoc
Przed użyciem
- Sprawdź numer modelu (21563) oraz numer seryjny urządzenia przed zamówieniem części.
- Przygotuj numer części, ilość oraz opis przed kontaktem z serwisem.
- W przypadku części silnikowych, sprawdź dostępność części bezpośrednio u producenta silnika (Briggs & Stratton).
Parametry w praktyce
- Format referencji a:b
- Oznacza część wewnątrz zespołu serwisowego (np. 6:1 to część 1 w zespole 6).
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schematy przedstawiają rozłożone podzespoły (exploded views) z numerami referencyjnymi.
- Numery referencyjne na rysunku odpowiadają numerom w tabeli 'Ref.'.
Zgodność modelu
- Części są dedykowane dla modelu 21563.
- Niektóre części silnika wymagają kontaktu z serwisem Briggs & Stratton.
